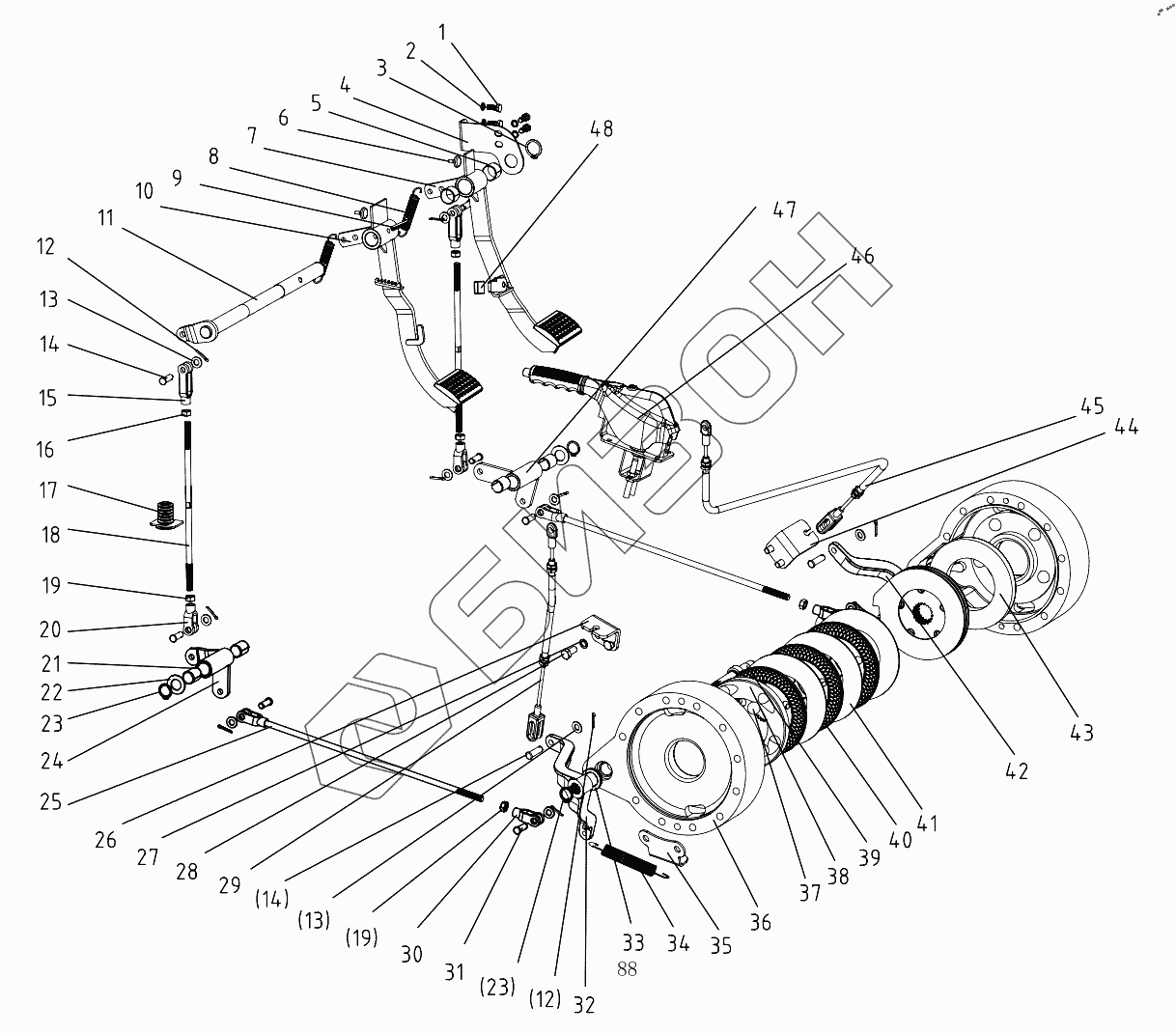

Графический каталог запасных частей к технике: DongFeng 504G3. Disc Brake and Operation Mechanism
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 2 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 3 | GB/T894.1-1986-25 | Circlip for shaft 25 |
Загрузка ...
|
|
| 4 | 504G3.43.104 | Support board |
Загрузка ...
|
|
| 5 | 504G3.43.135 | Bush(2520) |
Загрузка ...
|
|
| 6 | 504G3.43.101 | Rubber plug |
Загрузка ...
|
|
| 7 | 504G3.43.033 | Right brake lever weldment |
Загрузка ...
|
|
| 8 | 504G3.43.103-1 | Return spring |
Загрузка ...
|
|
| 9 | GB/T879.4-2000-8x40 | Spring split pin 8x40 |
Загрузка ...
|
|
| 10 | 504G3.43.016-2 | Left brake lever weldment |
Загрузка ...
|
|
| 11 | 504G3.43.015 | Brake pedal shaft |
Загрузка ...
|
|
| 12 | GB/T91-2000-3.2x20 | Split pin 3.2x20 |
Загрузка ...
|
|
| 13 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 14 | GB/T882-1986-B10x30 | Clevis pin with head B10x30 |
Загрузка ...
|
|
| 15 | 254G2.21.106 | Rod clevis |
Загрузка ...
|
|
| 16 | GB/T6171-2000-M10x1L | Hex. nut M10x1 |
Загрузка ...
|
|
| 17 | 504G3.43.110 | Rubber sheath |
Загрузка ...
|
|
| 18 | 504G3-3.43.109-1 | Front pull rod |
Загрузка ...
|
|
| 19 | GB/T6171-2000-M10x1 | Fine thread hex. nut M10x1 |
Загрузка ...
|
|
| 20 | 300.21A.148 | Rod clevis |
Загрузка ...
|
|
| 21 | 504G3.43.115 | Bush (2030) |
Загрузка ...
|
|
| 22 | GB/T97.1-2002-20 | Plain washer 20 |
Загрузка ...
|
|
| 23 | GB/T894.1-1986-20 | Circlip for shaft 20 |
Загрузка ...
|
|
| 24 | 504G3.43.034 | Left connect cannula weldment |
Загрузка ...
|
|
| 25 | 504G3.43.014 | Back pull rod weldment |
Загрузка ...
|
|
| 26 | 504G3.43.020 | Left dragline support weldment |
Загрузка ...
|
|
| 27 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 28 | GB/T5783-2000-M10x20 | Hex.head bolt M10x20 |
Загрузка ...
|
|
| 29 | 504G3.43.021 | Left brake dragline |
Загрузка ...
|
|
| 30 | 354G3.43.102 | Draw rod fork |
Загрузка ...
|
|
| 31 | GB/T882-1986-B10x32 | Clevis pin with head B10x32 |
Загрузка ...
|
|
| 32 | 504G3.43.109-1 | Left brake rocker arm |
Загрузка ...
|
|
| 33 | GB/T13871-1992-FB22x35x7 | Oil seal FB22x35x7 |
Загрузка ...
|
|
| 34 | 504G3.43.112 | Spring hanging board |
Загрузка ...
|
|
| 35 | 504G3.43.111 | Brake rocker arm return spring |
Загрузка ...
|
|
| 36 | 504G3.43.107 | Brake disc |
Загрузка ...
|
|
| 37 | GB/T308-2002-7/8" | Steel ball 7/8" |
Загрузка ...
|
|
| 38 | 504G3.43.106 | Pressure plate |
Загрузка ...
|
|
| 39 | 504G3.43.019-1 | Detent axis |
Загрузка ...
|
|
| 40 | 450.43.011 | Brake driven disk |
Загрузка ...
|
|
| 41 | 450.43.103 | Friction disc |
Загрузка ...
|
|
| 42 | 504G3.43.102-1 | Right brake rocker arm |
Загрузка ...
|
|
| 43 | 504G3.43.108 | Pressure plate |
Загрузка ...
|
|
| 44 | 504G3.43.023 | Right dragline support weldment |
Загрузка ...
|
|
| 45 | 504G3.43.024 | Right brake dragline |
Загрузка ...
|
|
| 46 | 504G3-3.43.015 | Park brake mechanism |
Загрузка ...
|
|
| 47 | 504G3.43.035 | Right connect cannula weldment |
Загрузка ...
|
|
| 48 | GB/T13527.2-1992-DT-14x0.6 | DT-14x0.6 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
