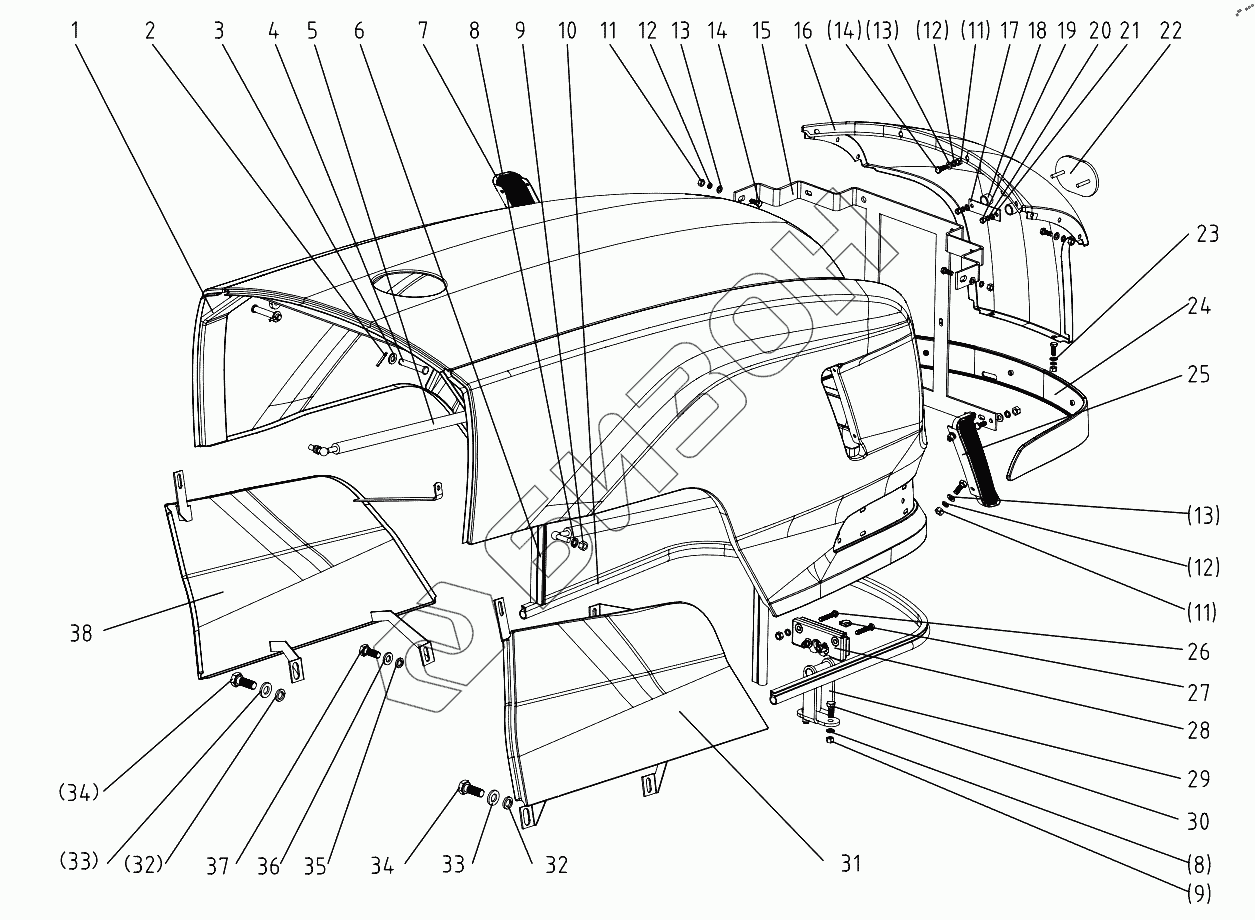

Графический каталог запасных частей к технике: DongFeng 504G3. Hood and Panel (A)
1
2
3
4
5
6
7
8
8
9
9
10
11
11
11
12
12
12
13
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 504G3.47.011 | Engine Hood |
Загрузка ...
|
|
| 2 | GB/T91-2000-3.2x32 | Split pin 3.2x32 |
Загрузка ...
|
|
| 3 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 4 | GB/T882-1986-B10x60 | Clevis pin with head B10x60 |
Загрузка ...
|
|
| 5 | QD16-695x293x380-BB | Gas spring |
Загрузка ...
|
|
| 6 | TFT.70.012 | 30# draught excluder strip |
Загрузка ...
|
|
| 7 | 404-11.47.105 | Left radiator grill |
Загрузка ...
|
|
| 8 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 9 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 10 | 800.47.101 | Rubber ring |
Загрузка ...
|
|
| 11 | GB/T6170-2000-M6 | Hex. Nut M6 |
Загрузка ...
|
|
| 12 | GB/T93-1987-6 | Spring lock washer 6 |
Загрузка ...
|
|
| 13 | GB/T97.1-2002-6 | Plain washer 6 |
Загрузка ...
|
|
| 14 | GB/T5783-2000-M6x16 | Hex.head bolt M6x16 |
Загрузка ...
|
|
| 15 | 504-4.47A.014 | Bracket |
Загрузка ...
|
|
| 16 | 504-4.47A.103 | Front cover |
Загрузка ...
|
|
| 17 | 300.47.113 | Scutcheon bracket |
Загрузка ...
|
|
| 18 | 350.47A.104 | Brand mark cushion sleeve |
Загрузка ...
|
|
| 19 | GB/T6170-2000-M5 | Nut M5 |
Загрузка ...
|
|
| 20 | GB/T93-1987-5 | Spring lock washer 5 |
Загрузка ...
|
|
| 21 | GB/T97.1-2002-5 | Plain washer 5 |
Загрузка ...
|
|
| 22 | 550.47E.101 | DF brand |
Загрузка ...
|
|
| 23 | GB/T96.2-1985-6 | Plastic washer 6 |
Загрузка ...
|
|
| 24 | 504G3.47.018 | Front garnish |
Загрузка ...
|
|
| 25 | 404-11.47.106 | Right radiator grill |
Загрузка ...
|
|
| 26 | GB/T5783-2000-M6x35 | Hex.Head bolt M6x35 |
Загрузка ...
|
|
| 27 | 550.47E.105-1 | Rubber sheath |
Загрузка ...
|
|
| 28 | 550.47E.026 | Hood lock |
Загрузка ...
|
|
| 29 | 504G3-3.47.012 | Lockpin |
Загрузка ...
|
|
| 30 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 31 | 504G3-E.47.017 | Left hood side under panel |
Загрузка ...
|
|
| 32 | GB/T93-1987-16 | Spring Lock washer16 |
Загрузка ...
|
|
| 33 | GB/T97.1-2002-16 | Plain washer 16 |
Загрузка ...
|
|
| 34 | GB/T5783-2000-M16x35 | Hex. head bolt M16x35 |
Загрузка ...
|
|
| 35 | GB/T93-1987-14 | Spring lock washer 14 |
Загрузка ...
|
|
| 36 | GB/T97.1-2002-14 | Plain washer 14 |
Загрузка ...
|
|
| 37 | GB/T5783-2000-M14x25 | Hex. head bolt M14x25 |
Загрузка ...
|
|
| 38 | 504G3-E.47.018 | Right hood side under panel |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
