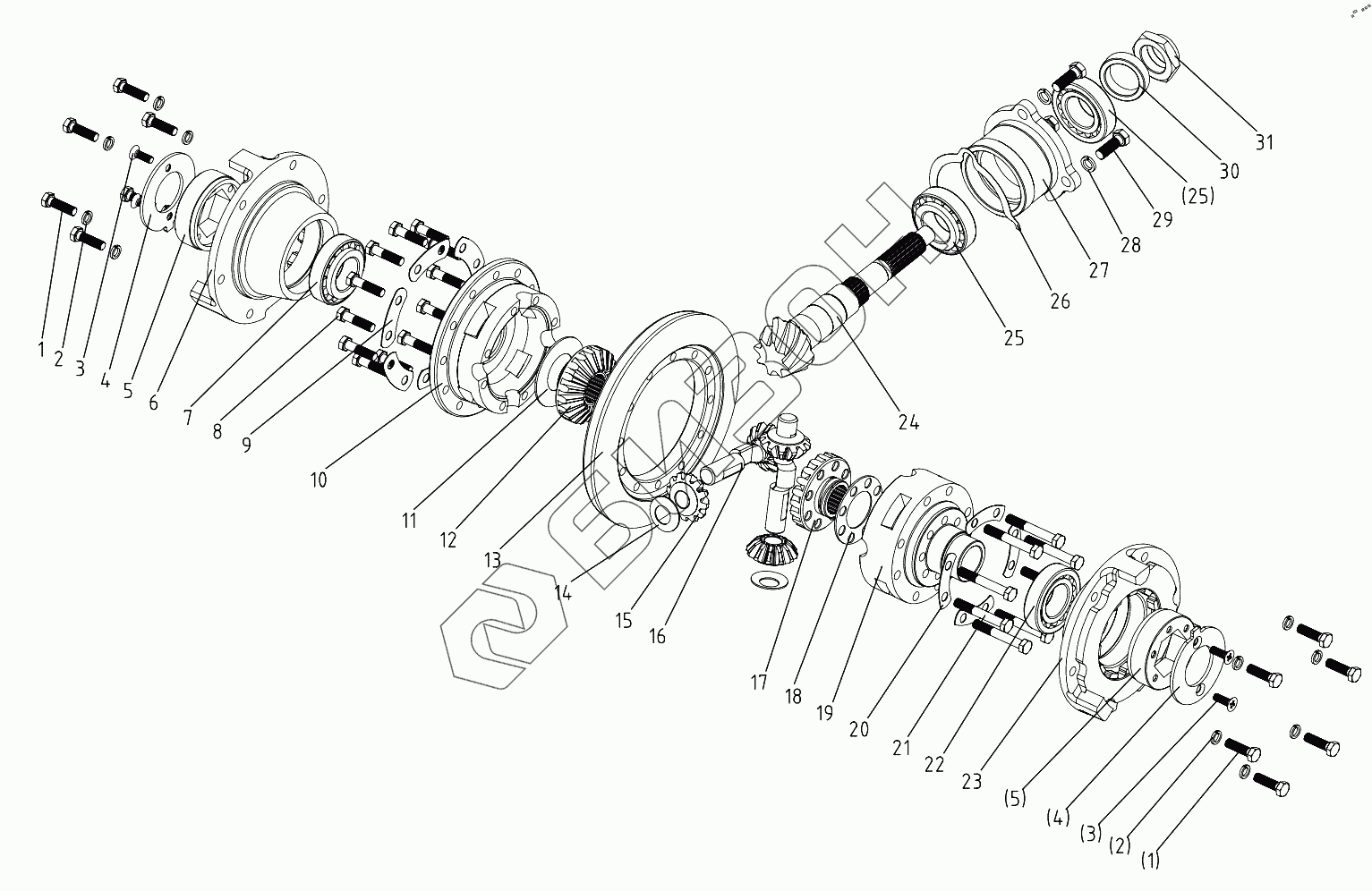

Графический каталог запасных частей к технике: DongFeng 504G3. Rear Axle (A)
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5783-2000-M10x35 | Hex. head bolt M10x35 |
Загрузка ...
|
|
| 2 | GB/T93-1987-10 | Spring lock washer 10 |
Загрузка ...
|
|
| 3 | GB/T819-2000-M8x25 | Countersunk screw M8x25 |
Загрузка ...
|
|
| 4 | 450.38.121 | Fixing plate |
Загрузка ...
|
|
| 5 | 450.38.122 | Adjusting nut |
Загрузка ...
|
|
| 6 | 504G3.38.105 | Differential case cover 1 |
Загрузка ...
|
|
| 7 | GB/T297-1994-32011 | Tapered roller bearing 32011 |
Загрузка ...
|
|
| 8 | GB/T5785-2000-M10x1x30 | Fine pitch hex. head bolt M10x1x30 |
Загрузка ...
|
|
| 9 | 450.38.148 | Lock piece |
Загрузка ...
|
|
| 10 | 650.38.168 | Differential right housing |
Загрузка ...
|
|
| 11 | 650.38.162 | Shim,half shaft gear I |
Загрузка ...
|
|
| 12 | 650.38.169 | Right half shaft gear |
Загрузка ...
|
|
| 13 | 504G3.38.113 | Spiral-bevel gear |
Загрузка ...
|
|
| 14 | 650.38.164 | Planet gear shim |
Загрузка ...
|
|
| 15 | 650.38.166 | Planet gear |
Загрузка ...
|
|
| 16 | 650.38.165 | Planet gear shaft |
Загрузка ...
|
|
| 17 | 650.38.161 | Left half shaft gear |
Загрузка ...
|
|
| 18 | 650.38.170 | Shim,half shaft gear II |
Загрузка ...
|
|
| 19 | 650.38.163 | Differential left housing |
Загрузка ...
|
|
| 20 | 450.38.140 | Lock piece |
Загрузка ...
|
|
| 21 | GB/T5782-2000-M10x70 | Bolt M10x70 |
Загрузка ...
|
|
| 22 | GB/T297-1994-32210 | Ball bearing 32210 |
Загрузка ...
|
|
| 23 | 504G3.38.107 | Differential case cover 2 |
Загрузка ...
|
|
| 24 | 504G3.38.114-3 | Spiral-bevel pinion |
Загрузка ...
|
|
| 25 | GB/T297-1994-32208 | Ball bearing 32208 |
Загрузка ...
|
|
| 26 | 504G3.38.102 | Adjust shims |
Загрузка ...
|
|
| 27 | 504G3.38.115-1 | Bearing seat spiral bevel pinion |
Загрузка ...
|
|
| 28 | GB/T93-1987-12 | Spring lock washer 12 |
Загрузка ...
|
|
| 29 | GB/T5783-2000-M12x35 | Hex. head bolt M12x35 |
Загрузка ...
|
|
| 30 | 504G3.38.118 | Clapboard |
Загрузка ...
|
|
| 31 | 504G3.38.116 | Lock nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
