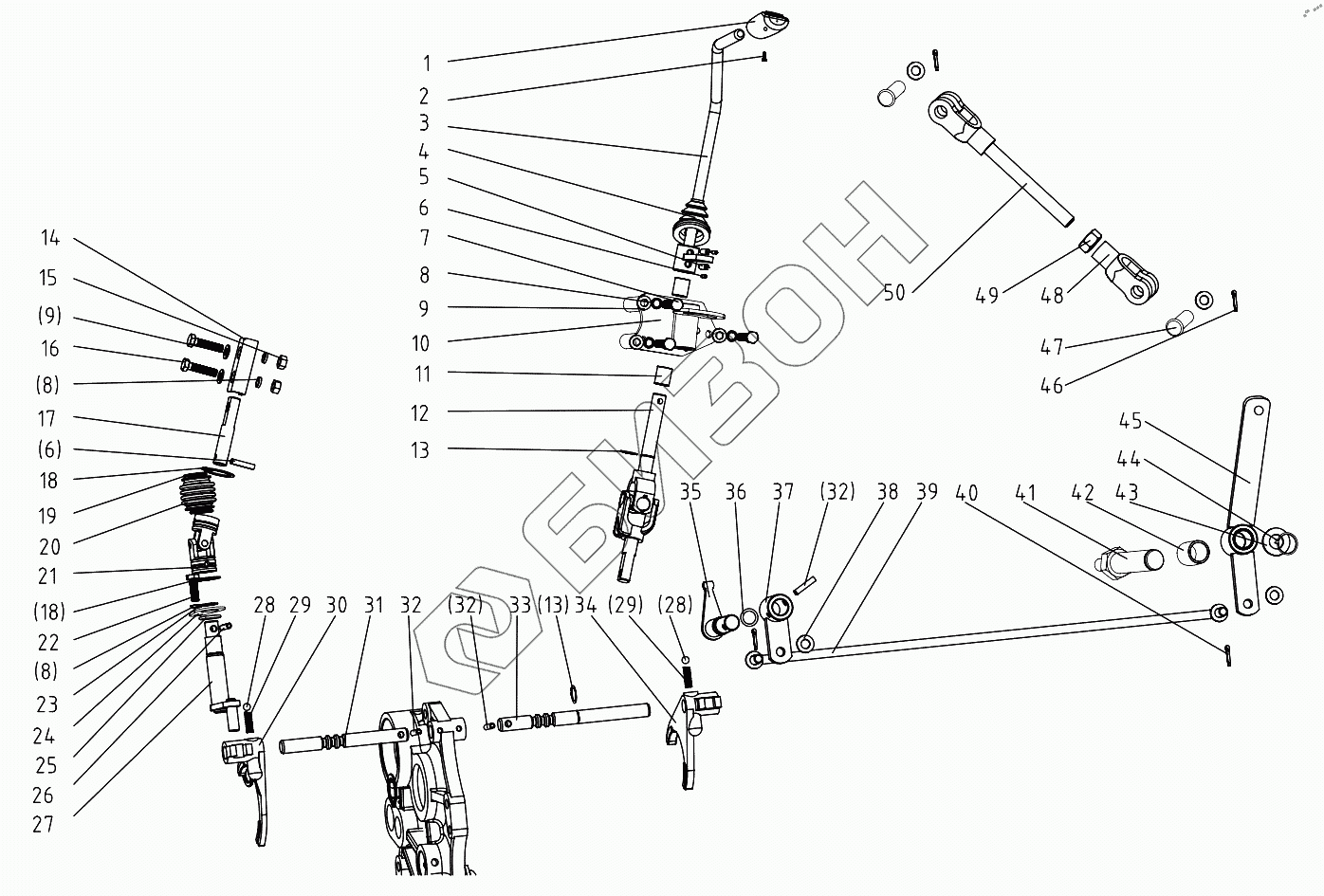

Графический каталог запасных частей к технике: DongFeng 504G3. Shuttle gear, Creep gear (B)
1
2
3
4
5
6
6
7
8
8
8
9
9
10
11
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 504G3.29.020 | Shift level handle |
Загрузка ...
|
|
| 2 | GB/T 845-1985-ST4.2x13 | Bolt ST4.2x13 |
Загрузка ...
|
|
| 3 | 504G3-E.29.019 | Shift level |
Загрузка ...
|
|
| 4 | 504G3.29.131 | Dust cap |
Загрузка ...
|
|
| 5 | GB/T879.1-2000-6x24 | Dowel pin 6x24 |
Загрузка ...
|
|
| 6 | GB/T879.1-2000-4x24 | Dowel pin 4x24 |
Загрузка ...
|
|
| 7 | GB/T5783-2000-M8x60 | Hex. head bolt M8x60 |
Загрузка ...
|
|
| 8 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 9 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 10 | 504G3-E.29.017 | Automotive frame |
Загрузка ...
|
|
| 11 | GB/T5846-1986-K15x19x17 | Needle bearing K15x19x17 |
Загрузка ...
|
|
| 12 | 404G2-6F.37.016 | Gimbal |
Загрузка ...
|
|
| 13 | GB/T894.1-1986-15 | Circlip for shaft 15 |
Загрузка ...
|
|
| 14 | 504G3.29.129 | Adjusting plate |
Загрузка ...
|
|
| 15 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 16 | GB/T5783-2000-M8x35 | Hex. Head bolt M8x35 |
Загрузка ...
|
|
| 17 | 504G3-3.29.101 | Joint shaft |
Загрузка ...
|
|
| 18 | GB/T894.1-1986-28 | Circlip for shaft 28 |
Загрузка ...
|
|
| 19 | 504G3.29.112 | Circlip for shaft 28 |
Загрузка ...
|
|
| 20 | 504G3.29.127 | Safety cover |
Загрузка ...
|
|
| 21 | 504G3.29.015 | Gimbal |
Загрузка ...
|
|
| 22 | GB/T5783-2000-M8x16 | Hex. head bolt M8x16 |
Загрузка ...
|
|
| 23 | GB/T894.1-1986-18 | Bead flange 18 |
Загрузка ...
|
|
| 24 | 504G3.37.168 | Baffle |
Загрузка ...
|
|
| 25 | GB/T3452.1-1992-20x2.65 | O ring 20x2.65 |
Загрузка ...
|
|
| 26 | GB/T879.1-2000-6x26 | Dowel pin 6x26 |
Загрузка ...
|
|
| 27 | 504G3.29.013 | Sliding block |
Загрузка ...
|
|
| 28 | GB/T308-2002-8 | Steel ball 8 |
Загрузка ...
|
|
| 29 | 254G3.37.163 | Positioning spring |
Загрузка ...
|
|
| 30 | 504G3.29.126 | Shift fork |
Загрузка ...
|
|
| 31 | 504G3.29.125-1 | Patrol fork shaft |
Загрузка ...
|
|
| 32 | GB/T879.1-2000-6x28 | Slotted spring pin 6x28 |
Загрузка ...
|
|
| 33 | 504G3.29.134 | Patrol fork shaft |
Загрузка ...
|
|
| 34 | 504G3.29.133 | Shift fork |
Загрузка ...
|
|
| 35 | 504G3.29.023 | Sliding block |
Загрузка ...
|
|
| 36 | GB/T3452.1-1992-15x2.65 | O-ring seal 10.6x2.65 |
Загрузка ...
|
|
| 37 | 504G3.29.022 | Rocker |
Загрузка ...
|
|
| 38 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 39 | 504G3.29.024 | Pull rod weldment |
Загрузка ...
|
|
| 40 | GB/T91-2000-3.2x14 | Split pin 3.2x14 |
Загрузка ...
|
|
| 41 | 504G3.37.154 | Support,secondary change speed |
Загрузка ...
|
|
| 42 | 504G3.43.115 | Bush (2030) |
Загрузка ...
|
|
| 43 | GB/T97.1-2002-20 | Plain washer 20 |
Загрузка ...
|
|
| 44 | GB/T894.1-1986-20 | Circlip for shaft 20 |
Загрузка ...
|
|
| 45 | 504G3-3.29.012 | Operating lever |
Загрузка ...
|
|
| 46 | GB/T91-2000-3.2x25 | Split pin 3.2x25 |
Загрузка ...
|
|
| 47 | GB/T882-1986-B10x30 | Clevis pin with head B10x30 |
Загрузка ...
|
|
| 48 | 254G2.43.102 | Draw rod fork |
Загрузка ...
|
|
| 49 | GB/T6170-2000-M10 | Hex .nut M10 |
Загрузка ...
|
|
| 50 | 504G3.37.090 | Pull rod |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
