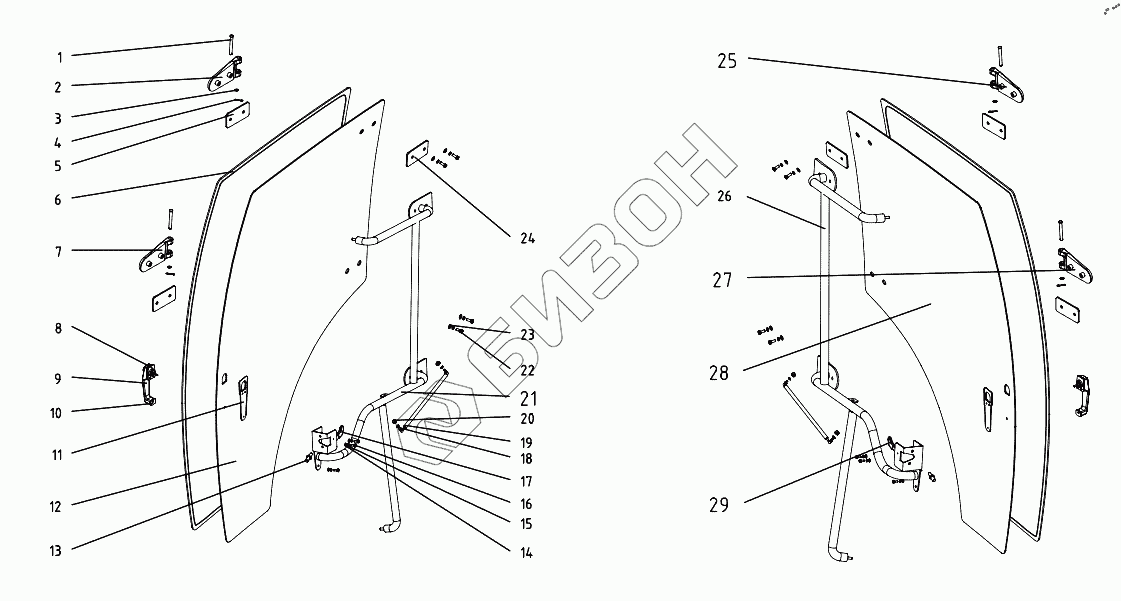

Графический каталог запасных частей к технике: DongFeng 504G3. The Door
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T882-1986-B10x85 | Hinge pin B10x85 |
Загрузка ...
|
|
| 2 | 550-1.45A.363 | Right door butt assembly |
Загрузка ...
|
|
| 3 | GB/T97.1-2002-10 | Plain washer 10 |
Загрузка ...
|
|
| 4 | GB/T91-2000-3.2x20 | Split pin 3.2x20 |
Загрузка ...
|
|
| 5 | 550-1.45A.290 | Door butt rubber blanket |
Загрузка ...
|
|
| 6 | 800.47.101 | Rubber ring |
Загрузка ...
|
|
| 7 | 550-1.45A.361 | Door butt assembly |
Загрузка ...
|
|
| 8 | 550-1.45A.288 | Gate lock rubber blanket |
Загрузка ...
|
|
| 9 | 550-1.45A.076 | Gate lock |
Загрузка ...
|
|
| 10 | 550-1.45A.289 | Gate lock rubber blanket |
Загрузка ...
|
|
| 11 | 550-1.45A.291 | Gate lock rubber blanket |
Загрузка ...
|
|
| 12 | 550-1.45A.298 | The right door glass |
Загрузка ...
|
|
| 13 | 550-1.45A.292 | Lock barrel |
Загрузка ...
|
|
| 14 | GB/T97.1-2002-6 | Plain washer 6 |
Загрузка ...
|
|
| 15 | GB/T93-1987-6 | Spring lock washer 6 |
Загрузка ...
|
|
| 16 | GB/T818-1985-M6x20 | nut bolt M6x20 |
Загрузка ...
|
|
| 17 | 550-1.45A.080 | Door lock |
Загрузка ...
|
|
| 18 | GB/T93-1987-8 | Spring lock washer 8 |
Загрузка ...
|
|
| 19 | QD14-390x150x200N-BB | Gas spring |
Загрузка ...
|
|
| 20 | GB/T6170-2000-M8 | Hex. Nut M8 |
Загрузка ...
|
|
| 21 | 504G3.45.081-1 | Door armrest weldment |
Загрузка ...
|
|
| 22 | GB/T5783-2000-M8x20 | Hex. head bolt M8x20 |
Загрузка ...
|
|
| 23 | GB/T97.1-2002-8 | Plain washer 8 |
Загрузка ...
|
|
| 24 | 550-1.45A.284 | Door butt scaleboard |
Загрузка ...
|
|
| 25 | 550-1.45A.360 | Left door butt A |
Загрузка ...
|
|
| 26 | 504G3.45.077-1 | Door armrest weldment |
Загрузка ...
|
|
| 27 | 550-1.45A.361 | Door butt B |
Загрузка ...
|
|
| 28 | 504G3.45.285-1 | The left door glass |
Загрузка ...
|
|
| 29 | 550-1.45A.078 | Door lock |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
