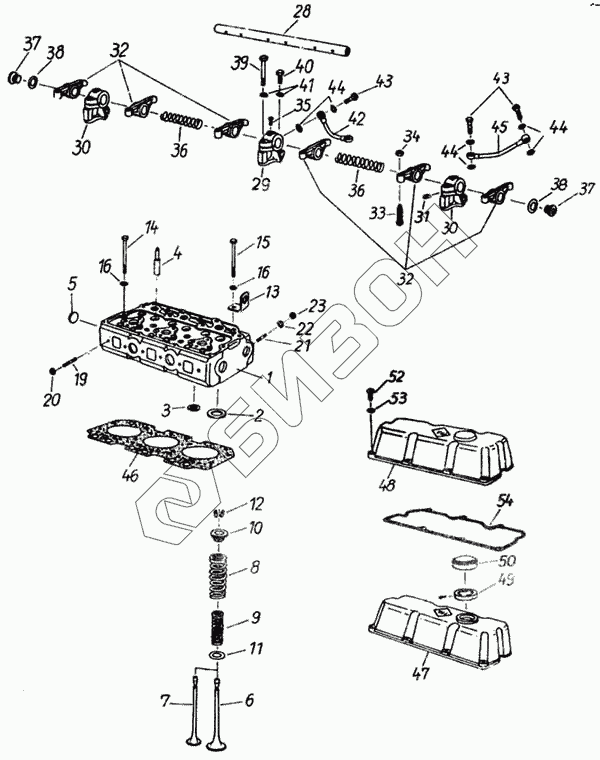

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Головка блока цилиндров
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
19
20
21
22
23
28
29
30
30
31
32
32
33
34
35
36
36
37
37
38
38
39
40
41
42
43
43
44
44
44
45
46
47
48
49
50
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1202 82585 3 | 1202 82585 3 | Ось коромысла, в сборе |
Загрузка ...
|
|
| 1202 81918 0 | 1202 81918 0 | Головка блока цилиндров в сборе |
Загрузка ...
|
|
| 1 | 1202 81919 7 | Головка блока цилиндров, частичная сборка |
Загрузка ...
|
|
| 2 | 1201 67782 5 | Кольцо седла клапана, 'на впуске |
Загрузка ...
|
|
| 3 | 1201 67783 3 | Кольцо седла клапана, на выпуске |
Загрузка ...
|
|
| 4 | 1202 82073 6 | Направляющая клапана |
Загрузка ...
|
|
| 5 | 9911 86973 2 | Резьбовая пробка 36 |
Загрузка ...
|
|
| 6 | 1201 67909 7 | Впускной клапан |
Загрузка ...
|
|
| 7 | 1201 67908 0 | Выпускной клапан |
Загрузка ...
|
|
| 8 | 1203 06102 3 | Наружная пружина клапана |
Загрузка ...
|
|
| 9 | 1203 06103 1 | Внутренняя пружина клапана |
Загрузка ...
|
|
| 10 | 1201 67889 1 | Тарелка пружины клапана |
Загрузка ...
|
|
| 11 | 1201 67907 2 | Шайба |
Загрузка ...
|
|
| 12 | 1201 67900 7 | Зажимной конус |
Загрузка ...
|
|
| 13 | 1202 82090 8 | Крепежный уголок |
Загрузка ...
|
|
| 14 | 9932 96164 4 | Болт с шестигранной головкой М14х150 |
Загрузка ...
|
|
| 15 | 9932 95883 3 | Болт с шестигранной головкой М14х160 |
Загрузка ...
|
|
| 16 | 9960 92432 2 | Шайба установочная |
Загрузка ...
|
|
| 19 | 9948 93617 0 | Шпилька ВМ10х25 |
Загрузка ...
|
|
| 20 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 21 | 9948 93642 7 | Шпилька ВМ10х40 |
Загрузка ...
|
|
| 22 | 9961 91999 2 | Шайба пружинная |
Загрузка ...
|
|
| 23 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 28 | 1202 82655 7 | Ось коромысла, частичная сборка |
Загрузка ...
|
|
| 29 | 1202 06110 7 | Стойка оси коромысла |
Загрузка ...
|
|
| 30 | 1202 82165 7 | Стойка оси коромысла |
Загрузка ...
|
|
| 31 | 9961 92002 0 | Шайба пружинная |
Загрузка ...
|
|
| 32 | 1203 06111 1 | Коромысло |
Загрузка ...
|
|
| 33 | 1201 67882 6 | Болт со сферической головкой |
Загрузка ...
|
|
| 34 | 9950 89627 1 | Гайка шестигранная |
Загрузка ...
|
|
| 35 | 9930 92982 2 | Болт с шестигранной головкой М8х14 |
Загрузка ...
|
|
| 36 | 9973 87999 6 | Пружина сжатия А1,6х28х11,5В |
Загрузка ...
|
|
| 37 | 9946 93744 6 | Резьбовая пробка М18х1,5 |
Загрузка ...
|
|
| 38 | 9960 92350 6 | Шайба 19 |
Загрузка ...
|
|
| 39 | 9932 93173 5 | Болт шестигранный |
Загрузка ...
|
|
| 40 | 9932 96162 8 | Болт с шестигранной головкой М10х25 |
Загрузка ...
|
|
| 41 | 9961 91999 2 | Шайба пружинная |
Загрузка ...
|
|
| 42 | 1202 82168 1 | Маслопровод, впереди |
Загрузка ...
|
|
| 43 | 9946 92749 3 | Пустотелый болт А6 |
Загрузка ...
|
|
| 44 | 9970 90807 2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 45 | 1202 92169 8 | Маслопровод, сзади |
Загрузка ...
|
|
| 46 | 1201 82584 5 | Прокладка головки блока цилиндров |
Загрузка ...
|
|
| 47 | 1202 82587 8 | Крышка головки блока цилиндров |
Загрузка ...
|
|
| 48 | 1202 82588 6 | Крышка головки блока цилиндров |
Загрузка ...
|
|
| 49 | 1203 06118 5 | Запорный патрубок |
Загрузка ...
|
|
| 50 | 9910 86952 4 | Крышка Е60 |
Загрузка ...
|
|
| 52 | 9932 93015 6 | Болт с шестигранной головкой М8х30 |
Загрузка ...
|
|
| 53 | 9961 92012 5 | Шайба пружинная |
Загрузка ...
|
|
| 54 | 1202 82056 8 | Уплотнение |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
