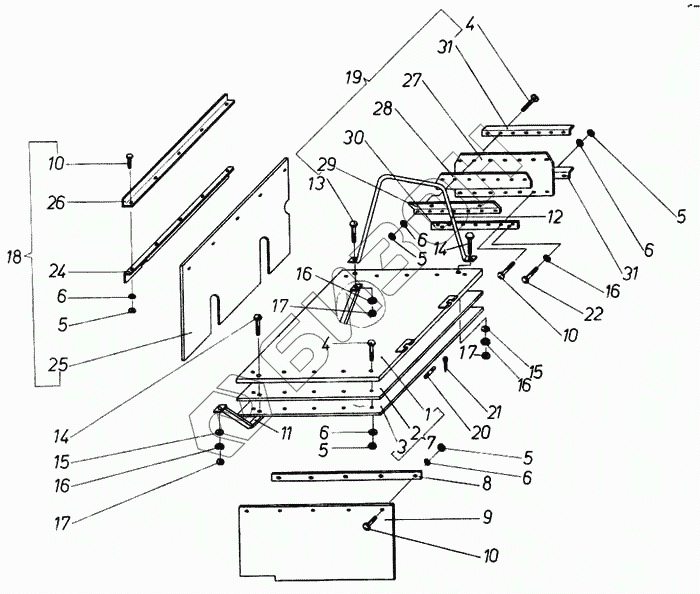

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Изоляционная обшивка
1
2
3
4
4
5
5
5
5
5
6
6
6
6
6
7
8
9
10
10
10
11
11
12
13
14
14
15
15
16
16
16
16
17
17
17
18
19
20
21
22
24
25
26
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 9933 92900 8 | 9933 92900 8 | Болт с шестигранной головкой М5х16 |
Загрузка ...
|
|
| 4031 83087 2 | 4031 83087 2 | Боковая защита |
Загрузка ...
|
|
| 9950 89559 2 | 9950 89559 2 | Гайка шестигранная |
Загрузка ...
|
|
| 9961 91984 7 | 9961 91984 7 | Шайба |
Загрузка ...
|
|
| 4031 83086 4 | 4031 83086 4 | Фронтальная защита |
Загрузка ...
|
|
| 4031 83219 1 | 4031 83219 1 | Резиновая пластина короткая |
Загрузка ...
|
|
| 4031 83217 5 | 4031 83217 5 | Прокладка короткая |
Загрузка ...
|
|
| 4031 83218 3 | 4031 83218 3 | Покрывной лист короткий |
Загрузка ...
|
|
| 4031 83088 0 | 4031 83088 0 | Крепежный угольник |
Загрузка ...
|
|
| 4031 83215 0 | 4031 83215 0 | Карниз сварной короткий |
Загрузка ...
|
|
| 1 | 4031 82890 0 | Карниз сварной |
Загрузка ...
|
|
| 2 | 4031 82891 7 | Прокладка |
Загрузка ...
|
|
| 3 | 4031 82892 5 | Покрывной лисг |
Загрузка ...
|
|
| 4 | Болт с шестигранной головкой М5х18 | Болт с шестигранной головкой М5х18 |
Загрузка ...
|
|
| 5 | 9950 89559 2 | Гайка шестигранная |
Загрузка ...
|
|
| 6 | 9960 91110 8 | Шайба 5,3 |
Загрузка ...
|
|
| 7 | 4031 82874 0 | Экран |
Загрузка ...
|
|
| 8 | 4031 82879 8 | Планка |
Загрузка ...
|
|
| 9 | 4031 82880 4 | Резиновая пластина |
Загрузка ...
|
|
| 10 | 9933 95847 1 | Болт с шестигранной головкой М5х14 |
Загрузка ...
|
|
| 11 | 4031 82875 7 | Опора, в сборе |
Загрузка ...
|
|
| 11 | 4031 83220 6 | Опора, в сборе |
Загрузка ...
|
|
| 12 | 4031 82927 6 | Бугель, сварной |
Загрузка ...
|
|
| 13 | 9933 93026 8 | Болт шестигранный |
Загрузка ...
|
|
| 14 | 9933 93018 8 | Болт шестигранный |
Загрузка ...
|
|
| 15 | 9961 92167 3 | Шайба |
Загрузка ...
|
|
| 16 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 17 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 18 | 4031 82877 4 | Боковое покрытие |
Загрузка ...
|
|
| 19 | 4031 82878 1 | Верхняя подкладка |
Загрузка ...
|
|
| 20 | 9949 86327 3 | Палец 10х80х70 |
Загрузка ...
|
|
| 21 | 9963 94976 2 | Шплинт |
Загрузка ...
|
|
| 22 | 9933 92979 7 | Болт шестигранный |
Загрузка ...
|
|
| 24 | 4031 83020 4 | Угловой лист |
Загрузка ...
|
|
| 25 | 4031 82882 0 | Резиновое покрытие |
Загрузка ...
|
|
| 26 | 4031 82883 7 | Планка |
Загрузка ...
|
|
| 27 | 4031 82885 3 | Резиновая подкладка |
Загрузка ...
|
|
| 28 | 4031 82886 1 | Отражательная подкладка |
Загрузка ...
|
|
| 29 | 4031 82887 8 | Крепежный угольник |
Загрузка ...
|
|
| 30 | 4031 82888 6 | Крепежная планка |
Загрузка ...
|
|
| 31 | 4031 82889 4 | Планка |
Загрузка ...
|
