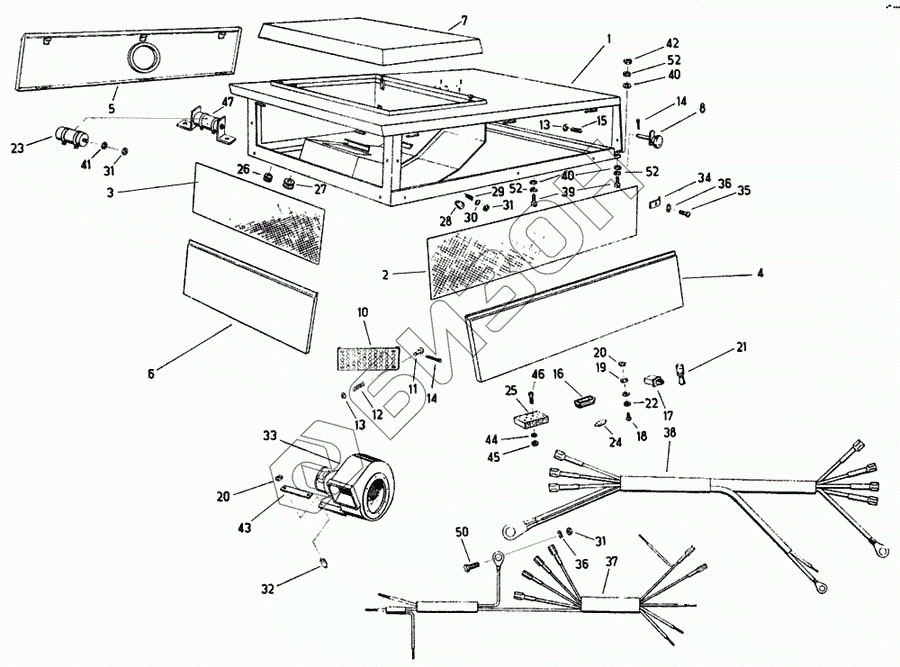

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Кабина
1
2
3
4
4
5
6
7
8
10
11
12
13
13
14
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
31
33
34
35
36
36
37
38
39
40
40
41
42
43
44
45
46
47
50
52
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4135 77654 4 | 4135 77654 4 | Покрытие |
Загрузка ...
|
|
| 1 | 4135 77652 8 | Крыша |
Загрузка ...
|
|
| 2 | 4135 77429 4 | Фильтр |
Загрузка ...
|
|
| 3 | 4135 77430 0 | Фильтр |
Загрузка ...
|
|
| 4 | 4135 77431 7 | Козырек, левый |
Загрузка ...
|
|
| 4 | 4135 77655 2 | Планка, левая |
Загрузка ...
|
|
| 5 | 4135 77423 7 | Козырек, правый |
Загрузка ...
|
|
| 6 | 4135 77424 5 | Козырек |
Загрузка ...
|
|
| 7 | 4135 77425 3 | Крышка |
Загрузка ...
|
|
| 8 | 4228 66582 2 | Рычаг |
Загрузка ...
|
|
| 10 | 4228 66562 1 | Задвижка |
Загрузка ...
|
|
| 11 | 9949 86294 7 | Палец 8h11х45х36 |
Загрузка ...
|
|
| 12 | 9973 87962 5 | Пружина сжатия А0,9х10х5,5 |
Загрузка ...
|
|
| 13 | 9960 92163 3 | Шайба |
Загрузка ...
|
|
| 14 | 9963 94933 6 | Шплинт 2х12 |
Загрузка ...
|
|
| 15 | 9973 87971 3 | Пружина сжатия |
Загрузка ...
|
|
| 16 | Внутренний светильник | Внутренний светильник |
Загрузка ...
|
|
| 17 | 9019 87523 3 | Переключатель клавишный |
Загрузка ...
|
|
| 18 | 9938 92795 0 | Болт с цилиндрической головкой и сферой |
Загрузка ...
|
|
| 19 | 9961 91072 6 | Кольцо пружинное |
Загрузка ...
|
|
| 20 | 9950 89559 2 | Гайка шестигранная |
Загрузка ...
|
|
| 21 | 9019 97490 2 | Выключатель с выдвижным контактным штифтом |
Загрузка ...
|
|
| 22 | 9960 92149 8 | Шайба 5,8 |
Загрузка ...
|
|
| 23 | 9019 87661 1 | Сильноточный проволочный резистор 80W/08/В5/1-8 |
Загрузка ...
|
|
| 24 | 9019 87633 0 | Лампа накаливания 24V 5W-S8,5 |
Загрузка ...
|
|
| 25 | 9019 87748 5 | Зажим проводов |
Загрузка ...
|
|
| 26 | 9972 87704 6 | Насадка кабеля |
Загрузка ...
|
|
| 27 | Кабельный наконечник А10х4 | Кабельный наконечник А10х4 |
Загрузка ...
|
|
| 28 | 9910 88386 0 | Рукоятка сферическая черная |
Загрузка ...
|
|
| 29 | 9973 87967 4 | Пружина сжатия |
Загрузка ...
|
|
| 30 | 9960 92155 3 | Шайба |
Загрузка ...
|
|
| 31 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 33 | Вентилятор | Вентилятор |
Загрузка ...
|
|
| 34 | 4228 66598 4 | Кулачок |
Загрузка ...
|
|
| 35 | 9938 92711 4 | Болт с цилиндрической головкой и сферой ВМ6х20 |
Загрузка ...
|
|
| 36 | 9961 91992 7 | Шайба пружинная |
Загрузка ...
|
|
| 37 | 4135 77455 0 | Пучок проводов |
Загрузка ...
|
|
| 38 | 4135 77456 7 | Кабельная разделка |
Загрузка ...
|
|
| 39 | 9930 92987 1 | Болт с шестигранной головкой М8х16 |
Загрузка ...
|
|
| 40 | 9960 92175 4 | Шайба |
Загрузка ...
|
|
| 41 | 9961 91084 7 | Кольцо пружинное |
Загрузка ...
|
|
| 42 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 43 | 4135 77453 4 | Стопорная шайба |
Загрузка ...
|
|
| 44 | 9961 91060 5 | Кольцо пружинное |
Загрузка ...
|
|
| 45 | 9950 89543 0 | Гайка шестигранная |
Загрузка ...
|
|
| 46 | 9936 93895 5 | Болт с цилиндрической головкой и сферой |
Загрузка ...
|
|
| 47 | 4135 77454 2 | Резистор |
Загрузка ...
|
|
| 50 | 9933 92931 3 | Болт шестигранный |
Загрузка ...
|
|
| 52 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
