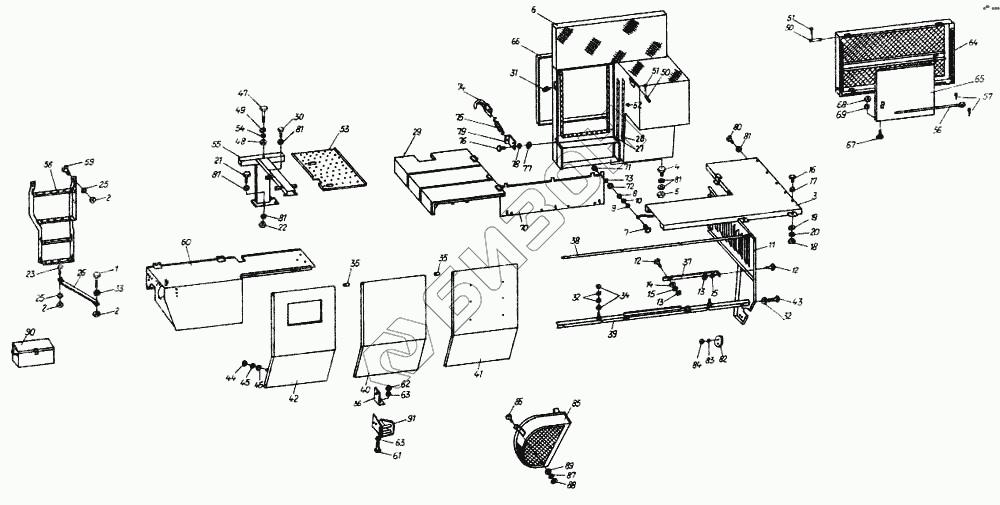

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Обшивка
1
2
2
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
15
16
17
18
19
20
21
22
23
25
25
26
27
28
29
30
31
32
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
57
58
59
60
60
61
62
63
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
81
81
81
81
82
83
84
85
86
87
88
89
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9933 93224 5 | Болт с шестигранной головкой М12х50 |
Загрузка ...
|
|
| 2 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 3 | 4032 80940 7 | Угловая обшивка |
Загрузка ...
|
|
| 4 | 9933 93186 3 | Болт шестигранный |
Загрузка ...
|
|
| 5 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 6 | 4032 81249 2 | Облицовка радиатора |
Загрузка ...
|
|
| 7 | 9933 93000 1 | Болт шестигранный |
Загрузка ...
|
|
| 8 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 9 | 9960 92163 3 | Шайба |
Загрузка ...
|
|
| 10 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 11 | 4032 80943 1 | Обшивка задней части |
Загрузка ...
|
|
| 12 | 9933 93000 1 | Болт шестигранный |
Загрузка ...
|
|
| 13 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 14 | 9961 92167 3 | Шайба |
Загрузка ...
|
|
| 15 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 16 | 9933 93102 7 | Болт шестигранный |
Загрузка ...
|
|
| 17 | 9960 92194 7 | Шайба 11,5 |
Загрузка ...
|
|
| 18 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 19 | 9960 92194 7 | Шайба 11,5 |
Загрузка ...
|
|
| 20 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 21 | 9933 93191 0 | Болт шестигранный |
Загрузка ...
|
|
| 22 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 23 | 9933 93186 3 | Болт шестигранный |
Загрузка ...
|
|
| 24 | 9933 93180 6 | Болт шестигранный |
Загрузка ...
|
|
| 25 | 9960 92212 8 | Шайба 14 |
Загрузка ...
|
|
| 26 | 4032 81250 7 | Распорка |
Загрузка ...
|
|
| 27 | 4221 60398 6 | Резиновая пластина |
Загрузка ...
|
|
| 28 | 4221 60400 5 | Вкладыш |
Загрузка ...
|
|
| 29 | 4031 83623 2 | Капот двигателя |
Загрузка ...
|
|
| 30 | 9933 93186 3 | Болт шестигранный |
Загрузка ...
|
|
| 31 | 4031 83083 1 | Встраиваемый цилиндрический замок IID |
Загрузка ...
|
|
| 32 | 9961 92197 0 | Шайба |
Загрузка ...
|
|
| 33 | 9965 92225 2 | Шайба 14х50х8 |
Загрузка ...
|
|
| 34 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 35 | 4032 80951 1 | Распорная гильза |
Загрузка ...
|
|
| 36 | 4032 80944 8 | Держатель |
Загрузка ...
|
|
| 37 | 4032 80945 6 | Распорка |
Загрузка ...
|
|
| 38 | 4032 80946 4 | Труба, в сборе |
Загрузка ...
|
|
| 39 | 4032 80947 2 | Угловой держатель, в сборе |
Загрузка ...
|
|
| 40 | 4032 80948 0 | Заслонка, средняя, в сборе |
Загрузка ...
|
|
| 41 | 4032 80949 7 | Заслонка, правая, в сборе |
Загрузка ...
|
|
| 42 | 4032 80950 3 | Заслонка, левая, в сборе |
Загрузка ...
|
|
| 43 | 9933 93094 2 | Болт шестигранный |
Загрузка ...
|
|
| 44 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 45 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 46 | 9960 92164 1 | Шайба |
Загрузка ...
|
|
| 47 | 9932 95935 2 | Болт с шестигранной головкой М8х70 |
Загрузка ...
|
|
| 48 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 49 | 9960 92164 1 | Шайба |
Загрузка ...
|
|
| 50 | 9949 86327 3 | Палец 10х80х70 |
Загрузка ...
|
|
| 51 | 9963 94976 2 | Шплинт |
Загрузка ...
|
|
| 52 | 9971 90175 6 | Заклепка с тремя остриями 4х12 |
Загрузка ...
|
|
| 53 | 4032 80885 7 | Подножка |
Загрузка ...
|
|
| 54 | 9961 91096 8 | Кольцо пружинное |
Загрузка ...
|
|
| 55 | 4032 80886 5 | Опора |
Загрузка ...
|
|
| 56 | 4031 83057 5 | Стойка |
Загрузка ...
|
|
| 57 | 9963 95011 2 | Шплинт |
Загрузка ...
|
|
| 58 | 4032 81251 5 | Подъемные ступеньки |
Загрузка ...
|
|
| 59 | 9933 93186 3 | Болт шестигранный |
Загрузка ...
|
|
| 60 | 4031 83204 6 | Колпак |
Загрузка ...
|
|
| 60 | 4032 80939 2 | Колпак |
Загрузка ...
|
|
| 61 | 9933 93102 7 | Болт шестигранный |
Загрузка ...
|
|
| 62 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 63 | 9960 96204 7 | Шайба |
Загрузка ...
|
|
| 64 | 4031 83205 4 | Заслонка радиатора, сварная |
Загрузка ...
|
|
| 65 | 4031 83209 5 | Ветровой лист, в сборе |
Загрузка ...
|
|
| 66 | 4031 83206 2 | Уплотнительная резина |
Загрузка ...
|
|
| 67 | 9933 92965 1 | Болт шестигранный |
Загрузка ...
|
|
| 68 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 69 | 9961 91084 7 | Кольцо пружинное |
Загрузка ...
|
|
| 70 | 4031 83210 1 | Покрывной лист, сварной |
Загрузка ...
|
|
| 71 | 9933 95840 0 | Болт с шестигранной головкой М6х22 |
Загрузка ...
|
|
| 72 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 73 | 9960 91911 6 | Шайба 6,4 |
Загрузка ...
|
|
| 74 | 4031 83211 8 | Крюк замкового устройства |
Загрузка ...
|
|
| 75 | 9974 88239 6 | Пружина растяжения А2х18х16 |
Загрузка ...
|
|
| 76 | Болт с шестигранной головкой М5х10 | Болт с шестигранной головкой М5х10 |
Загрузка ...
|
|
| 77 | 9950 89559 2 | Гайка шестигранная |
Загрузка ...
|
|
| 78 | 9961 91990 2 | Упругая шайба 5 |
Загрузка ...
|
|
| 79 | 4031 83212 6 | Угольник |
Загрузка ...
|
|
| 80 | 9933 93186 3 | Болт шестигранный |
Загрузка ...
|
|
| 81 | 9961 92208 8 | Шайба |
Загрузка ...
|
|
| 82 | 9019 87789 5 | Отражатель, круглый |
Загрузка ...
|
|
| 83 | 9961 91073 4 | Пружинная шайба В5 |
Загрузка ...
|
|
| 84 | 9950 89559 2 | Гайка шестигранная |
Загрузка ...
|
|
| 85 | 4031 82794 0 | Защитное устройство В |
Загрузка ...
|
|
| 86 | 9933 93112 3 | Болт шестигранный |
Загрузка ...
|
|
| 87 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 88 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 89 | 9961 92197 0 | Шайба |
Загрузка ...
|
|
| 90 | 1105 22602 1 | Инструментальный ящик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
