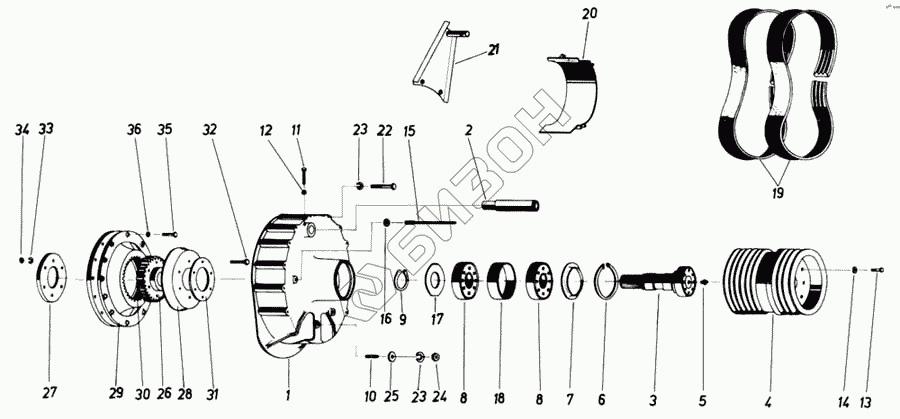

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Отбор мощности двигателя
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1105 18657 6 | 1105 18657 6 | Полумуфта со стороны редуктора в сборе |
Загрузка ...
|
|
| 1 | 4031 83237 6 | Колпак |
Загрузка ...
|
|
| 2 | 4032 80080 0 | Ось |
Загрузка ...
|
|
| 3 | 4031 83238 4 | Вал |
Загрузка ...
|
|
| 4 | 4031 82860 3 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 5 | 9920 92550 7 | Масленка коническая |
Загрузка ...
|
|
| 6 | 9964 91789 1 | Кольцо стопорное |
Загрузка ...
|
|
| 7 | 4032 80083 3 | Крышка |
Загрузка ...
|
|
| 8 | 9902 89101 6 | Радиальный шарикоподшипник 6313 |
Загрузка ...
|
|
| 9 | 9964 91736 0 | Кольцо стопорное |
Загрузка ...
|
|
| 10 | 9948 93572 3 | Шпилька ВМ10х25 |
Загрузка ...
|
|
| 11 | 4221 60160 5 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 13 | 9933 93202 8 | Болт шестигранный |
Загрузка ...
|
|
| 14 | 9961 92008 6 | Кольцо пружинное |
Загрузка ...
|
|
| 15 | 4032 80085 8 | Ось |
Загрузка ...
|
|
| 16 | 9950 89727 2 | Шестигранная гайка ВМ16 |
Загрузка ...
|
|
| 17 | 4031 83004 4 | Уплотнительная шайба |
Загрузка ...
|
|
| 18 | 4031 83005 2 | Распорная гильза |
Загрузка ...
|
|
| 19 | 4032 80778 4 | Сопряженный клиновой ремень для привода барабана |
Загрузка ...
|
|
| 20 | 4031 82795 7 | Защита клинового ремня |
Загрузка ...
|
|
| 21 | 4032 80064 0 | Контропора |
Загрузка ...
|
|
| 22 | 9932 93173 5 | Болт шестигранный |
Загрузка ...
|
|
| 23 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 24 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 25 | 4032 80780 7 | Распорная шайба |
Загрузка ...
|
|
| 26 | 1105 18661 5 | Прямозубое цилиндрическое колесо |
Загрузка ...
|
|
| 27 | 1105 18652 7 | Зажимное кольцо |
Загрузка ...
|
|
| 28 | 1105 18660 7 | Зажимная гильза |
Загрузка ...
|
|
| 29 | 1105 18654 3 | Листовое армирование |
Загрузка ...
|
|
| 30 | 1105 18655 1 | Шина |
Загрузка ...
|
|
| 31 | 1105 18659 2 | Диск |
Загрузка ...
|
|
| 32 | Болт с шестигранной головкой М10х60 | Болт с шестигранной головкой М10х60 |
Загрузка ...
|
|
| 33 | 9961 91109 3 | Кольцо пружинное |
Загрузка ...
|
|
| 34 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 35 | 9933 93210 8 | Болт шестигранный |
Загрузка ...
|
|
| 36 | 9961 92452 2 | Зубчатая шайба В12 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
