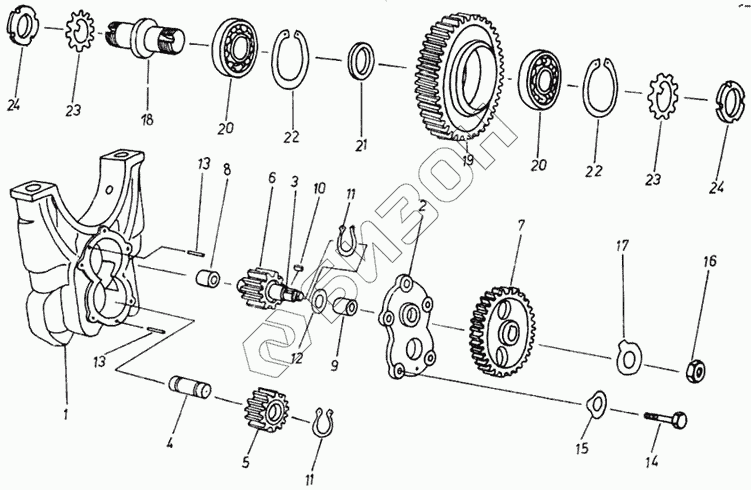

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Отдельные части масляного насоса
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
19
20
20
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Корпус масляного насоса | Корпус масляного насоса |
Загрузка ...
|
|
| 2 | 1202 82007 8 | Крышка масляного насоса |
Загрузка ...
|
|
| 3 | 1202 82606 7 | Приводной вал |
Загрузка ...
|
|
| 4 | 1202 82011 7 | Валик масляного насоса |
Загрузка ...
|
|
| 5 | 1202 82008 6 | Рабочее колесо масляного насоса |
Загрузка ...
|
|
| 6 | 1202 82009 4 | Рабочее колесо масляного насоса |
Загрузка ...
|
|
| 7 | 1202 82010 0 | Приводное колесо (масляный насос) |
Загрузка ...
|
|
| 8 | 1202 82607 5 | Втулка |
Загрузка ...
|
|
| 9 | 1203 06163 4 | Втулка |
Загрузка ...
|
|
| 10 | 1202 82012 5 | Призматическая шпонка |
Загрузка ...
|
|
| 11 | 9964 91716 8 | Кольцо стопорное |
Загрузка ...
|
|
| 12 | 9965 92048 4 | Установочная шайба 20х1 |
Загрузка ...
|
|
| 13 | 0067 94426 4 | Цилиндрический штифт 6х12 |
Загрузка ...
|
|
| 14 | 9933 92931 3 | Болт шестигранный |
Загрузка ...
|
|
| 15 | 9961 91991 0 | Шайба пружинная |
Загрузка ...
|
|
| 16 | 9950 89606 2 | Шестигранная гайка М16х1,5 |
Загрузка ...
|
|
| 17 | 9962 92365 8 | Стопорная шайба 17 |
Загрузка ...
|
|
| 18 | 1202 82014 1 | Цапфа подшипника |
Загрузка ...
|
|
| 19 | 1201 67702 1 | Промежуточное колесо |
Загрузка ...
|
|
| 20 | Радиальный шарикоподшипник | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 21 | 1202 82016 6 | Распорная гильза |
Загрузка ...
|
|
| 22 | 9964 91782 6 | Кольцо стопорное |
Загрузка ...
|
|
| 23 | 9962 92532 1 | Стопорная шайба 35 |
Загрузка ...
|
|
| 24 | 9952 89519 7 | Шлицевая гайка АМ35х1,5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
