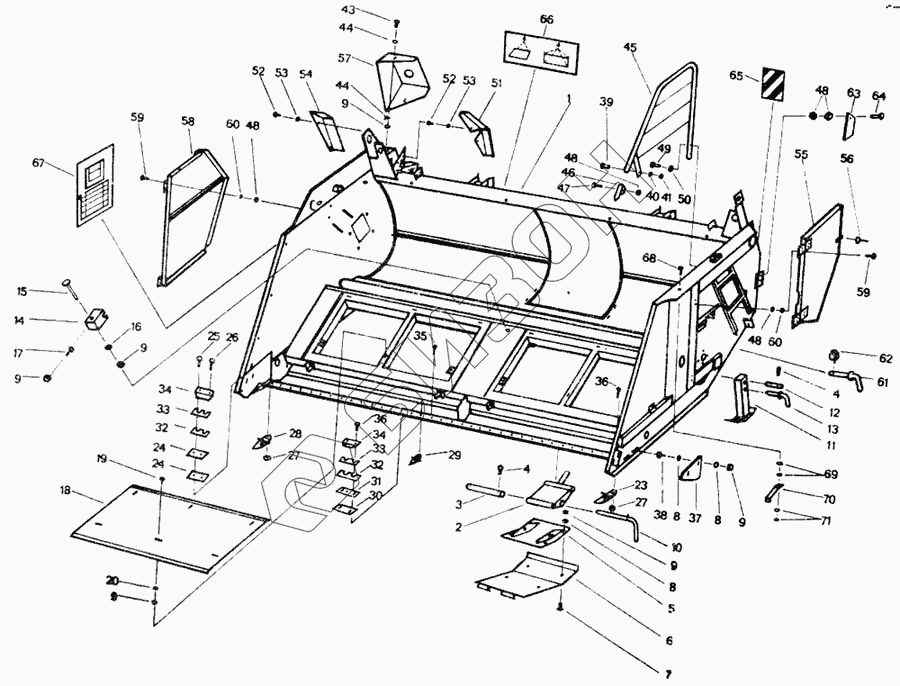

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Рама и пристраиваемые части
1
2
3
4
4
5
6
7
8
8
8
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
23
24
24
25
26
27
27
28
29
30
31
32
32
33
33
34
34
35
36
36
37
38
39
40
41
43
44
44
45
46
47
48
48
48
48
49
50
51
52
52
53
53
54
55
56
57
58
59
59
60
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4037 79836 7 | Рама |
Загрузка ...
|
|
| 2 | 4037 79768 8 | Маятник |
Загрузка ...
|
|
| 3 | 4037 79751 8 | Палец |
Загрузка ...
|
|
| 4 | 9963 95027 4 | Шплинт 5х32 |
Загрузка ...
|
|
| 5 | 4037 79769 6 | Захват |
Загрузка ...
|
|
| 6 | 4037 79770 2 | Контактная подошва |
Загрузка ...
|
|
| 7 | 9943 93477 6 | Болт с потайной головкой |
Загрузка ...
|
|
| 8 | 9965 92186 4 | Шайба 11х25х4 |
Загрузка ...
|
|
| 9 | 9950 89612 6 | Гайка шестигранная |
Загрузка ...
|
|
| 10 | 4037 79771 0 | Чека |
Загрузка ...
|
|
| 11 | 4037 79772 7 | Откидная опора |
Загрузка ...
|
|
| 12 | 9949 86458 8 | Палец |
Загрузка ...
|
|
| 13 | 4037 79773 5 | Чека |
Загрузка ...
|
|
| 14 | 4037 79757 5 | Упорный подшипник |
Загрузка ...
|
|
| 15 | 9945 92649 3 | Винт с полукруглой головкой М10х90 |
Загрузка ...
|
|
| 16 | 9965 92189 5 | Шайба 11х32х4 |
Загрузка ...
|
|
| 17 | 9933 93136 5 | Болт шестигранный |
Загрузка ...
|
|
| 18 | 4037 79759 1 | Напольный лист |
Загрузка ...
|
|
| 19 | 9945 92629 2 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 20 | 9961 96222 2 | Шайба В11,5 |
Загрузка ...
|
|
| 23 | 4037 79859 2 | Палец |
Загрузка ...
|
|
| 24 | 4037 79758 3 | Вкладыш |
Загрузка ...
|
|
| 25 | 9932 93215 8 | Болт с шестигранной головкой М12х45 |
Загрузка ...
|
|
| 26 | 9933 93202 8 | Болт шестигранный |
Загрузка ...
|
|
| 27 | 9950 89659 3 | Гайка шестигранная |
Загрузка ...
|
|
| 28 | 4105 00095 7 | Палец Н6 |
Загрузка ...
|
|
| 29 | 4137 77678 4 | Палец специальный |
Загрузка ...
|
|
| 30 | 4223 63192 2 | Пластина трения |
Загрузка ...
|
|
| 31 | 4137 77370 8 | Пластина направляющая |
Загрузка ...
|
|
| 32 | 4037 79873 6 | Прокладка ( 0.5 мм ) |
Загрузка ...
|
|
| 33 | 4037 79874 4 | Прокладка ( 1.0 мм ) |
Загрузка ...
|
|
| 34 | 4223 63193 0 | Прижим кожа |
Загрузка ...
|
|
| 35 | 9933 93180 6 | Болт шестигранный |
Загрузка ...
|
|
| 36 | 9933 93191 0 | Болт шестигранный |
Загрузка ...
|
|
| 37 | 4035 80609 8 | Кожух пальца |
Загрузка ...
|
|
| 38 | 9933 93102 7 | Болт шестигранный |
Загрузка ...
|
|
| 39 | 9933 93186 5 | Болт с шестигранной головкой М12х25 |
Загрузка ...
|
|
| 40 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 41 | 9950 89639 2 | Гайка шестигранная |
Загрузка ...
|
|
| 43 | 9933 93094 2 | Болт шестигранный |
Загрузка ...
|
|
| 44 | 9960 96204 7 | Шайба |
Загрузка ...
|
|
| 45 | 4033 80629 2 | Решетка |
Загрузка ...
|
|
| 46 | 4037 79763 0 | Скоба для труб |
Загрузка ...
|
|
| 47 | 9933 92986 4 | Болт с шестигранной головкой М8х16 |
Загрузка ...
|
|
| 48 | 9950 89589 8 | Гайка шестигранная |
Загрузка ...
|
|
| 49 | 9932 93123 7 | Болт шестигранный |
Загрузка ...
|
|
| 50 | 9965 96224 3 | Подкладочная шайба 11 |
Загрузка ...
|
|
| 51 | 4037 79765 5 | Защитное приспособление цепи |
Загрузка ...
|
|
| 52 | 9933 92979 7 | Болт шестигранный |
Загрузка ...
|
|
| 53 | 9961 92167 3 | Шайба |
Загрузка ...
|
|
| 54 | 4035 80557 0 | Защитное приспособление для цепи |
Загрузка ...
|
|
| 55 | 4037 79831 8 | Боковое защитное приспособление,слева |
Загрузка ...
|
|
| 56 | 4221 62327 4 | Крюк растяжения |
Загрузка ...
|
|
| 57 | 4037 79832 6 | Защитный колпак |
Загрузка ...
|
|
| 58 | 4037 79833 4 | Боковое защитное приспособление, справа |
Загрузка ...
|
|
| 59 | 9933 92980 3 | Болт шестигранный |
Загрузка ...
|
|
| 60 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 61 | 4131 77122 1 | Чека |
Загрузка ...
|
|
| 62 | 9916 93942 0 | Штекер откидной |
Загрузка ...
|
|
| 63 | 4037 79767 1 | Заслонка |
Загрузка ...
|
|
| 64 | 9933 92971 5 | Болт шестигранный |
Загрузка ...
|
|
| 65 | 4037 79882 4 | Обозначение превышенной ширины |
Загрузка ...
|
|
| 66 | 4037 79883 2 | Крановая подвеска |
Загрузка ...
|
|
| 67 | 4037 79884 0 | План смазки |
Загрузка ...
|
|
| 68 | 9933 95840 0 | Болт с шестигранной головкой М6х22 |
Загрузка ...
|
|
| 69 | 4146 40021 5 | Шайба резиновая |
Загрузка ...
|
|
| 70 | 4037 79863 1 | Крюк |
Загрузка ...
|
|
| 71 | 9950 89575 2 | Шестигранная гайка М6 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
