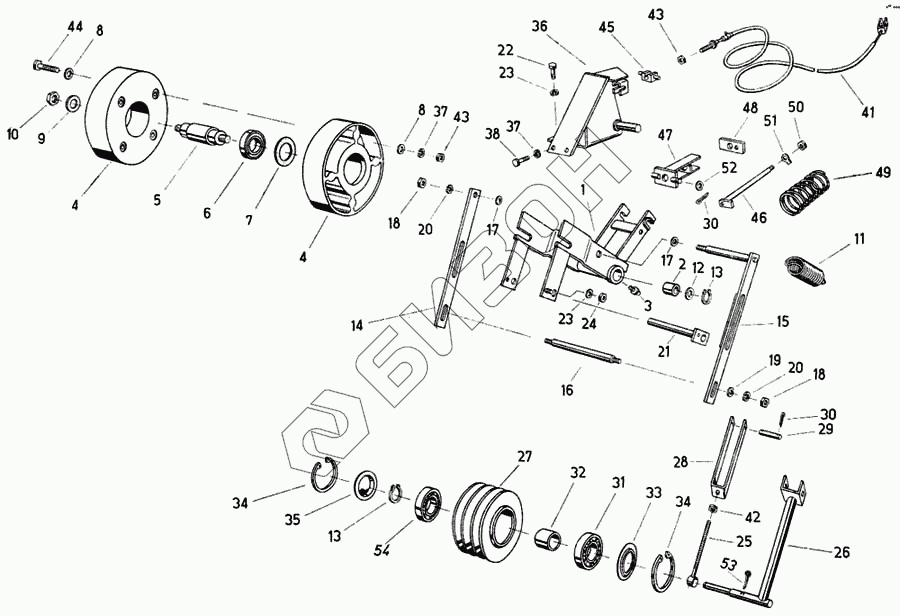

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Ременная муфта
1
2
3
4
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
17
17
18
18
19
20
20
21
22
23
23
24
25
26
27
28
29
30
30
31
32
33
34
34
35
36
37
37
38
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4032 81008 0 | 4032 81008 0 | Рычаг качающийся, в сборе |
Загрузка ...
|
|
| 1 | 4031 83282 5 | Рычаг качающийся |
Загрузка ...
|
|
| 2 | Втулка 40/50х25 | Втулка 40/50х25 |
Загрузка ...
|
|
| 3 | 9920 92551 5 | Масленка коническая |
Загрузка ...
|
|
| 4 | 4032 80095 4 | Ролик |
Загрузка ...
|
|
| 5 | 4032 80096 2 | Ось |
Загрузка ...
|
|
| 6 | 9902 89050 5 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 7 | 4110 08794 8 | Шайба уплотнительная |
Загрузка ...
|
|
| 8 | 9960 92194 7 | Шайба 11,5 |
Загрузка ...
|
|
| 9 | 9965 92271 8 | Шайба 22х50х4 |
Загрузка ...
|
|
| 10 | 9950 89773 8 | Шестигранная гайка М20х1,5 |
Загрузка ...
|
|
| 11 | 9974 88241 0 | Пружина растяжения В5,5х60х25 |
Загрузка ...
|
|
| 12 | 9965 92314 0 | Шайба 42х60х3 |
Загрузка ...
|
|
| 13 | 9964 91726 4 | Кольцо стопорное |
Загрузка ...
|
|
| 14 | 4032 80076 1 | Направляющая |
Загрузка ...
|
|
| 15 | 4032 80075 3 | Держатель |
Загрузка ...
|
|
| 16 | 4032 80077 8 | Стержень |
Загрузка ...
|
|
| 17 | 9965 91961 8 | Шайба 22х40х5 |
Загрузка ...
|
|
| 18 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 19 | 9960 92212 8 | Шайба 14 |
Загрузка ...
|
|
| 20 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 21 | 4032 80031 0 | Держатель |
Загрузка ...
|
|
| 22 | 9933 93000 1 | Болт шестигранный |
Загрузка ...
|
|
| 23 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 24 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 25 | 4032 80776 8 | Установочный шпиндель |
Загрузка ...
|
|
| 26 | 4032 80863 1 | Стяжной рычаг |
Загрузка ...
|
|
| 27 | 4031 83043 8 | Шкив клиноременной передачи |
Загрузка ...
|
|
| 28 | 4032 80011 8 | Хомут растяжения |
Загрузка ...
|
|
| 29 | 9949 86427 4 | Палец 18х125х109 |
Загрузка ...
|
|
| 30 | 9963 95027 4 | Шплинт 5х32 |
Загрузка ...
|
|
| 31 | 9902 89053 8 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 32 | 4032 80377 2 | Распорное кольцо |
Загрузка ...
|
|
| 33 | 4032 80163 3 | Шайба защитная |
Загрузка ...
|
|
| 34 | 9964 91783 4 | Кольцо стопорное |
Загрузка ...
|
|
| 35 | 9904 86905 7 | Крышка 80 |
Загрузка ...
|
|
| 36 | 4032 80767 1 | Контропора |
Загрузка ...
|
|
| 37 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 38 | 9933 93094 2 | Болт шестигранный |
Загрузка ...
|
|
| 41 | 4032 80873 2 | Канатная тяга |
Загрузка ...
|
|
| 42 | 9950 89684 1 | Гайка шестигранная |
Загрузка ...
|
|
| 43 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 44 | 9933 93112 3 | Болт шестигранный |
Загрузка ...
|
|
| 45 | 4032 80774 3 | Противодержатель |
Загрузка ...
|
|
| 46 | 4032 80772 7 | Шпиндель |
Загрузка ...
|
|
| 47 | 4032 80771 0 | Опорная рама |
Загрузка ...
|
|
| 48 | 4032 80773 5 | Плита |
Загрузка ...
|
|
| 49 | 9973 88008 1 | Пружина сжатия В9х100х11,5 |
Загрузка ...
|
|
| 50 | 9950 89758 6 | Гайка шестигранная |
Загрузка ...
|
|
| 51 | 9962 92372 1 | Стопорная шайба 22 |
Загрузка ...
|
|
| 52 | 9960 92340 1 | Шайба |
Загрузка ...
|
|
| 53 | 9963 95035 4 | Шплинт 5х60 |
Загрузка ...
|
|
| 54 | 9902 89052 1 | Шарикоподшипник радиальный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
