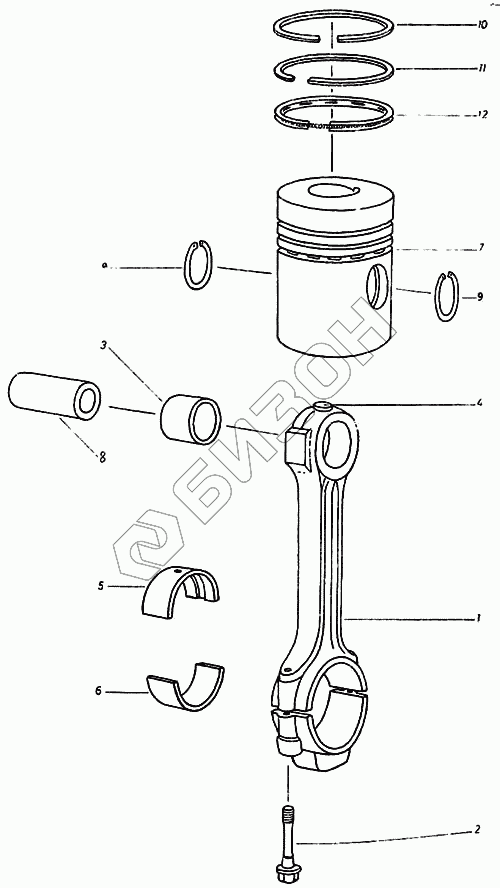

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Шатун и поршень
1
2
3
4
5
5
5
5
5
6
6
6
6
6
7
7
7
7
8
9
10
10
10
10
10
11
11
11
11
11
12
12
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1202 82118 3 | 1202 82118 3 | Поршень диаметр 120,5 в сборе |
Загрузка ...
|
|
| 1202 82612 2 | 1202 82612 2 | Поршень диаметр 121,0, в сборе |
Загрузка ...
|
|
| 1202 82613 0 | 1202 82613 0 | Поршень диаметр 121,5 в сборе |
Загрузка ...
|
|
| 1202 82614 7 | 1202 82614 7 | Поршень диаметр 122,0 в сборе |
Загрузка ...
|
|
| 1201 67871 3 | 1201 67871 3 | Шатун в сборе |
Загрузка ...
|
|
| 1202 82117 5 | 1202 82117 5 | Поршень диаметр 120, в сборе |
Загрузка ...
|
|
| 1 | Шатун | Шатун |
Загрузка ...
|
|
| 2 | 1201 67837 7 | Болт крепления крышки шатуна |
Загрузка ...
|
|
| 3 | 1202 82686 2 | Втулка нижней головки шатуна |
Загрузка ...
|
|
| 4 | 1202 82611 4 | Жиклер |
Загрузка ...
|
|
| 5 | 1202 82673 3 | Верхний вкладыш шатунного подшипника №1 |
Загрузка ...
|
|
| 5 | 1202 82676 2 | Верхний вкладыш шатунного подшипника №4 |
Загрузка ...
|
|
| 5 | 1202 82675 8 | Верхний вкладыш шатунного подшипника №3 |
Загрузка ...
|
|
| 5 | 1202 32674 1 | Верхний вкладыш шатунного подшипника №2 |
Загрузка ...
|
|
| 5 | 1202 82672 5 | Верхний вкладыш шатунного подшипника |
Загрузка ...
|
|
| 6 | 1202 82679 0 | Нижний вкладыш шатунного подшипника |
Загрузка ...
|
|
| 6 | 1202 82680 5 | Нижний вкладыш шатунного подшипника №1 |
Загрузка ...
|
|
| 6 | 1202 82681 3 | Нижний вкладыш шатунного подшипника №2 |
Загрузка ...
|
|
| 6 | 1202 82682 1 | Нижний вкладыш шатунного подшипника №3 |
Загрузка ...
|
|
| 6 | 1202 82683 8 | Нижний вкладыш шатунного подшипника №4 |
Загрузка ...
|
|
| 7 | Поршень, номинальный размер диаметр 120 | Поршень, номинальный размер диаметр 120 |
Загрузка ...
|
|
| 7 | Поршень, номинальный размер диаметр 122, | Поршень, номинальный размер диаметр 122,0 |
Загрузка ...
|
|
| 7 | Поршень, номинальный размер диаметр 120, | Поршень, номинальный размер диаметр 120,5 |
Загрузка ...
|
|
| 7 | Поршень, номинальный размер диаметр 121, | Поршень, номинальный размер диаметр 121,5 |
Загрузка ...
|
|
| 8 | Поршневой палец 45х23х99 | Поршневой палец 45х23х99 |
Загрузка ...
|
|
| 9 | 9964 91776 2 | Стопорное кольцо 45 |
Загрузка ...
|
|
| 10 | Кольцо с прямоугольным сечением А120,5/1 | Кольцо с прямоугольным сечением А120,5/110,5х3,5 |
Загрузка ...
|
|
| 10 | Кольцо с прямоугольным сечением А120/110 | Кольцо с прямоугольным сечением А120/110х3,5 |
Загрузка ...
|
|
| 10 | Кольцо с прямоугольным сечением А121,5/1 | Кольцо с прямоугольным сечением А121,5/111,5х3,5 |
Загрузка ...
|
|
| 10 | Кольцо с прямоугольным сечением А121/111 | Кольцо с прямоугольным сечением А121/111х3,5 |
Загрузка ...
|
|
| 10 | Кольцо с прямоугольным сечением А122/122 | Кольцо с прямоугольным сечением А122/122х3,5 |
Загрузка ...
|
|
| 11 | Кольцо о прямоугольным сечением А120/110 | Кольцо о прямоугольным сечением А120/110х3,5 |
Загрузка ...
|
|
| 11 | Кольцо с прямоугольным сечением А122/112 | Кольцо с прямоугольным сечением А122/112х3,5 |
Загрузка ...
|
|
| 11 | Кольцо с прямоугольным сечением А121/111 | Кольцо с прямоугольным сечением А121/111х3,5 |
Загрузка ...
|
|
| 11 | Кольцо с прямоугольным сечением А120,5/1 | Кольцо с прямоугольным сечением А120,5/110,5х3,5 |
Загрузка ...
|
|
| 11 | Кольцо о прямоугольным сечением А121,5/1 | Кольцо о прямоугольным сечением А121,5/111,5х3,5 |
Загрузка ...
|
|
| 12 | 1201 67874 6 | Вспомогательно натянутое маслосъемное коробчатое кольцо |
Загрузка ...
|
|
| 12 | 1201 67873 8 | Вспомогательно натянутое маслосъемное коробчатое кольцо №1 |
Загрузка ...
|
|
| 12 | 1201 67872 1 | Вспомогательно натянутое маслосъемное коробчатое кольцо №2 |
Загрузка ...
|
|
| 12 | 1201 67880 1 | Вспомогательно натянутое маслосъемное коробчатое кольцо №3 |
Загрузка ...
|
|
| 12 | 1201 67885 0 | Вспомогательно натянутое маслосъемное коробчатое кольцо №4 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
