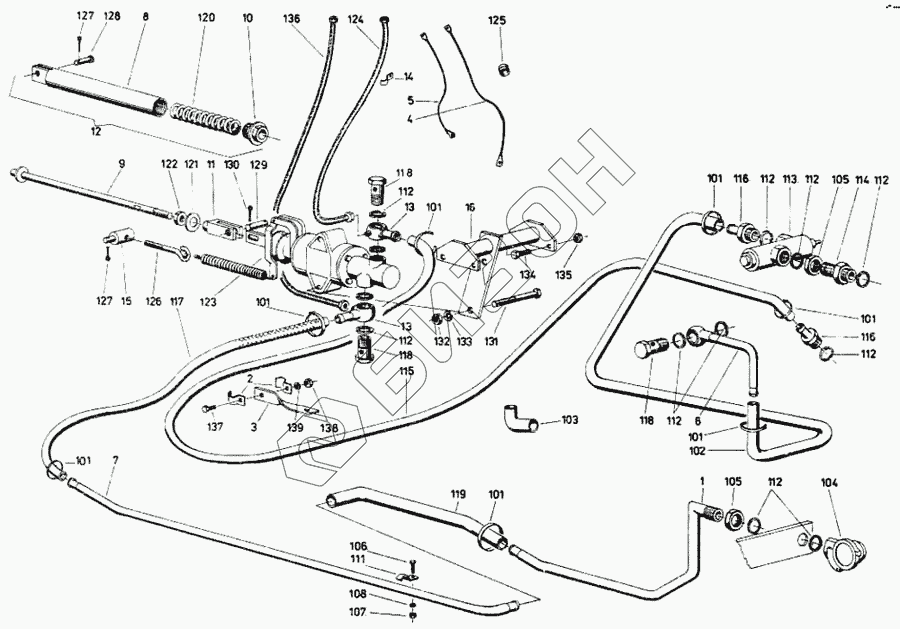

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Тормозной механизм прицепа
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
101
101
101
101
101
101
101
102
103
104
105
105
106
107
108
111
112
112
112
112
112
112
112
112
113
114
115
116
116
117
118
118
118
119
120
121
122
123
124
125
126
127
127
128
129
130
131
132
133
134
135
136
137
138
139
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4031 83202 1 | Тормозная труба, сварная |
Загрузка ...
|
|
| 2 | 1402 34450 0 | Хомутик для шланга |
Загрузка ...
|
|
| 3 | 4032 80663 8 | Держатель для шланга |
Загрузка ...
|
|
| 4 | 4032 81189 3 | Кабель к манометру |
Загрузка ...
|
|
| 5 | 4032 81190 8 | Кабель к массе |
Загрузка ...
|
|
| 6 | 1105 25700 3 | Труба, в сборе |
Загрузка ...
|
|
| 7 | 4031 83203 8 | Тормозная труба |
Загрузка ...
|
|
| 8 | 4032 80670 1 | Направляющая труба |
Загрузка ...
|
|
| 9 | 4032 80671 8 | Система тяг и рычагов |
Загрузка ...
|
|
| 10 | 4032 80672 6 | Стяжной болт |
Загрузка ...
|
|
| 11 | 4032 80673 4 | Головка вилки |
Загрузка ...
|
|
| 12 | 4032 80655 8 | Уравнитель тормозного привода |
Загрузка ...
|
|
| 13 | 4031 83053 4 | Кольцевая деталь |
Загрузка ...
|
|
| 14 | 4032 80668 7 | Зажим |
Загрузка ...
|
|
| 15 | 4032 80659 0 | Поворотный палец |
Загрузка ...
|
|
| 16 | 4032 80658 2 | Клапанный держатель |
Загрузка ...
|
|
| 101 | 9910 95190 4 | Лента фиксирующая |
Загрузка ...
|
|
| 102 | Тормозной шланг 13-6, 1350 длиной | Тормозной шланг 13-6, 1350 длиной |
Загрузка ...
|
|
| 103 | 9922 97085 6 | Изолирующий шланг В18х20, 60 длиной |
Загрузка ...
|
|
| 104 | 9920 88740 3 | Соединительная головка А |
Загрузка ...
|
|
| 105 | 9954 89797 1 | Шестигранная гайка М22х1,5 |
Загрузка ...
|
|
| 106 | 9933 92900 8 | Болт с шестигранной головкой М5х16 |
Загрузка ...
|
|
| 107 | 9950 89559 2 | Гайка шестигранная |
Загрузка ...
|
|
| 108 | 9961 91072 6 | Кольцо пружинное |
Загрузка ...
|
|
| 111 | 9923 92485 8 | Крепежная скоба А15 |
Загрузка ...
|
|
| 112 | 9970 90903 2 | Уплотнительное кольцо А22х27 |
Загрузка ...
|
|
| 113 | 9914 87363 8 | Регулятор давления 5,5/6,2 |
Загрузка ...
|
|
| 114 | 9969 64609 6 | Переходный штуцер SС15-1 |
Загрузка ...
|
|
| 115 | Тормозной шланг 13-6, 2700 длиной | Тормозной шланг 13-6, 2700 длиной |
Загрузка ...
|
|
| 116 | 9969 94654 5 | Патрубок для шланга SЕ15-1 |
Загрузка ...
|
|
| 117 | Тормозной шланг 13-6, 1500 длиной | Тормозной шланг 13-6, 1500 длиной |
Загрузка ...
|
|
| 118 | 9946 92741 1 | Болт пустотелый |
Загрузка ...
|
|
| 119 | Тормозной шланг 13-6, 380 длиной | Тормозной шланг 13-6, 380 длиной |
Загрузка ...
|
|
| 120 | 9973 87903 0 | Пружина сжатия С5х25х17,5 |
Загрузка ...
|
|
| 121 | 9965 92216 4 | Шайба |
Загрузка ...
|
|
| 122 | 9950 89640 7 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 123 | 9914 95408 5 | Тормозной клапан прицепа С |
Загрузка ...
|
|
| 124 | 9908 95151 3 | Шлангопровод АА4х1600-НFРS |
Загрузка ...
|
|
| 125 | 9972 87699 4 | Насадка кабеля |
Загрузка ...
|
|
| 126 | 9953 92833 3 | Рым АМ10х90 |
Загрузка ...
|
|
| 127 | 9963 94976 2 | Шплинт |
Загрузка ...
|
|
| 128 | 9949 86317 7 | Палец |
Загрузка ...
|
|
| 129 | 9949 86303 1 | Палец 12х40х26 |
Загрузка ...
|
|
| 130 | 9963 95011 2 | Шплинт |
Загрузка ...
|
|
| 131 | 9932 93153 4 | Болт с шестигранной головкой М10х90 |
Загрузка ...
|
|
| 132 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 133 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 134 | 9933 93000 1 | Болт шестигранный |
Загрузка ...
|
|
| 135 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 136 | 9908 95119 3 | Шлангопровод АА4х1400-НFРS |
Загрузка ...
|
|
| 137 | 9933 92931 3 | Болт шестигранный |
Загрузка ...
|
|
| 138 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 139 | 9961 91084 7 | Кольцо пружинное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
