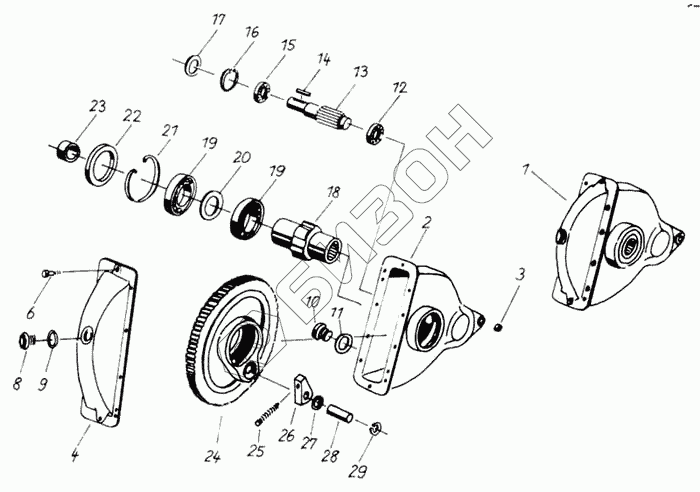

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Цилиндрическая зубчатая передача
1
2
3
4
6
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4038 81352 7 | Зубчатая цилиндрическая передача |
Загрузка ...
|
|
| 2 | 4038 81360 7 | Корпус |
Загрузка ...
|
|
| 3 | 9926 86676 4 | Втулка А16/22r6х20 |
Загрузка ...
|
|
| 4 | 4038 81361 5 | Крышка |
Загрузка ...
|
|
| 6 | 9937 93879 4 | Болт цилиндрический |
Загрузка ...
|
|
| 8 | 9946 93708 5 | Пробка резьбовая |
Загрузка ...
|
|
| 9 | 9970 90922 5 | Кольцо уплотнительное |
Загрузка ...
|
|
| 10 | 4038 81358 4 | Маслоуказательное стекло |
Загрузка ...
|
|
| 11 | 4038 81359 2 | Уплотнение |
Загрузка ...
|
|
| 12 | 9902 89049 0 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 13 | 4032 81166 8 | Вал с прямозубым цилиндрическим колесом |
Загрузка ...
|
|
| 14 | 9965 95620 4 | Шпонка призматическая |
Загрузка ...
|
|
| 15 | 9902 89232 2 | Роликоподшипник с цилиндрическими роликами NJ207 |
Загрузка ...
|
|
| 16 | 9964 91782 6 | Кольцо стопорное |
Загрузка ...
|
|
| 17 | 9905 87250 0 | Кольцо для уплотнения вала D35х72х7 |
Загрузка ...
|
|
| 18 | 4032 81169 2 | Пустотелый вал |
Загрузка ...
|
|
| 19 | 9902 89013 6 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 20 | 9965 92124 3 | Установочная шайба 55х1 |
Загрузка ...
|
|
| 21 | 9964 91785 0 | Кольцо стопорное |
Загрузка ...
|
|
| 22 | 9905 87166 1 | Уплотнение вала |
Загрузка ...
|
|
| 23 | 9926 86720 1 | Втулка С28/36r6х14 |
Загрузка ...
|
|
| 24 | 4032 81161 0 | Прямозубая цилиндрическая шестерня |
Загрузка ...
|
|
| 25 | 9973 88002 4 | Пружина сжатия В2х14х17,5 |
Загрузка ...
|
|
| 26 | 4032 81163 5 | Стопорная собачка |
Загрузка ...
|
|
| 27 | 9965 92048 4 | Установочная шайба 20х1 |
Загрузка ...
|
|
| 28 | 4032 81162 7 | Палец |
Загрузка ...
|
|
| 29 | 9964 91716 8 | Кольцо стопорное |
Загрузка ...
|
|
| 30 | 40420404000 | Упорное наружное кольцо |
Загрузка ...
|
|
| 31 | 9965 92090 0 | Установочная шайба 48х1,5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
