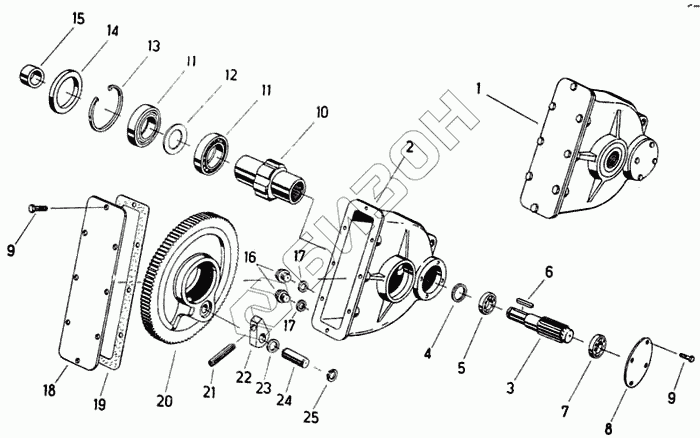

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Цилиндрическая зубчатая реверсивная передача
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4032 81158 8 | Цилиндрическая зубчатая передача |
Загрузка ...
|
|
| 2 | 4032 81160 2 | Корпус передачи |
Загрузка ...
|
|
| 3 | 4032 81166 8 | Вал с прямозубым цилиндрическим колесом |
Загрузка ...
|
|
| 4 | 9905 87045 1 | Уплотнение вала |
Загрузка ...
|
|
| 5 | 9902 89232 2 | Роликоподшипник с цилиндрическими роликами NJ207 |
Загрузка ...
|
|
| 6 | 9965 95620 4 | Шпонка призматическая |
Загрузка ...
|
|
| 7 | 9902 89049 0 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 8 | 4032 81167 6 | Крышка |
Загрузка ...
|
|
| 9 | 9930 92999 2 | Болт с шестигранной головкой М8х20 |
Загрузка ...
|
|
| 10 | 4032 81169 2 | Пустотелый вал |
Загрузка ...
|
|
| 11 | 9902 89013 6 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 12 | 9965 92124 3 | Установочная шайба 55х1 |
Загрузка ...
|
|
| 13 | 9964 91785 0 | Кольцо стопорное |
Загрузка ...
|
|
| 14 | 9905 87166 1 | Уплотнение вала |
Загрузка ...
|
|
| 15 | 9926 86720 1 | Втулка С28/36r6х14 |
Загрузка ...
|
|
| 16 | 9946 93708 5 | Пробка резьбовая |
Загрузка ...
|
|
| 17 | 9970 90922 5 | Кольцо уплотнительное |
Загрузка ...
|
|
| 18 | 4032 81042 5 | Крышка |
Загрузка ...
|
|
| 19 | 4032 81043 3 | Уплотнение |
Загрузка ...
|
|
| 20 | 4032 81161 0 | Прямозубая цилиндрическая шестерня |
Загрузка ...
|
|
| 21 | 9973 88002 4 | Пружина сжатия В2х14х17,5 |
Загрузка ...
|
|
| 22 | 4032 81163 5 | Стопорная собачка |
Загрузка ...
|
|
| 23 | 9965 92048 4 | Установочная шайба 20х1 |
Загрузка ...
|
|
| 24 | 4032 81162 7 | Палец |
Загрузка ...
|
|
| 25 | 9964 91716 8 | Кольцо стопорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
