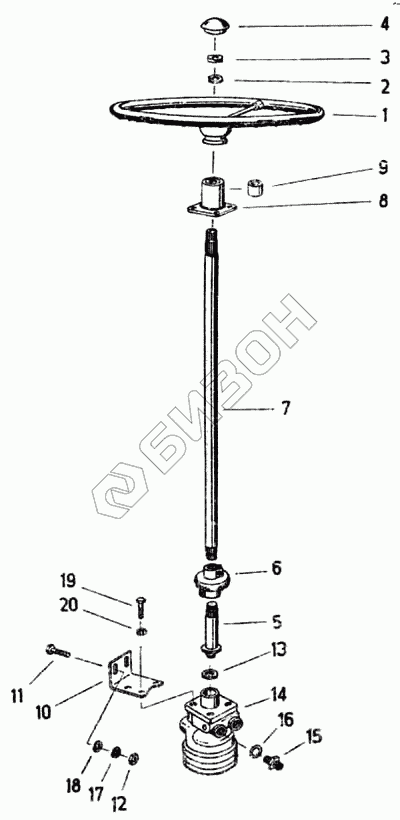

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Вал рулевого управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4032 80794 4 | 4032 80794 4 | Орбитрол ОSРВ801/2 с клапанным блоком |
Загрузка ...
|
|
| 4032 80796 0 | 4032 80796 0 | Распорная втулка для Орбитрола |
Загрузка ...
|
|
| 4032 80795 2 | 4032 80795 2 | Вал для Орбитрола |
Загрузка ...
|
|
| 1 | 4131 77187 3 | Колесо рулевое |
Загрузка ...
|
|
| 2 | 9962 92372 1 | Стопорная шайба 22 |
Загрузка ...
|
|
| 3 | 9950 89773 8 | Шестигранная гайка М20х1,5 |
Загрузка ...
|
|
| 4 | 1101 06027 8 | Колпак рулевого колеса |
Загрузка ...
|
|
| 5 | 4032 80831 8 | Вал |
Загрузка ...
|
|
| 6 | 4031 82992 6 | Резиновая муфта |
Загрузка ...
|
|
| 7 | 4032 80832 6 | Вал |
Загрузка ...
|
|
| 8 | 4032 80797 7 | Корпус |
Загрузка ...
|
|
| 9 | 9926 86770 8 | Втулка |
Загрузка ...
|
|
| 10 | 4032 80300 8 | Держатель |
Загрузка ...
|
|
| 11 | 9933 92997 3 | Болт шестигранный |
Загрузка ...
|
|
| 12 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 13 | 9965 92085 3 | Установочная шайба |
Загрузка ...
|
|
| 14 | 4221 60905 0 | Агрегат рулевой |
Загрузка ...
|
|
| 15 | 9969 94516 7 | Штуцер 15х12-160 |
Загрузка ...
|
|
| 16 | 9970 90872 2 | Уплотнительное кольцо А18х24 |
Загрузка ...
|
|
| 17 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 18 | 9960 92175 4 | Шайба |
Загрузка ...
|
|
| 19 | 9933 93102 7 | Болт шестигранный |
Загрузка ...
|
|
| 20 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
