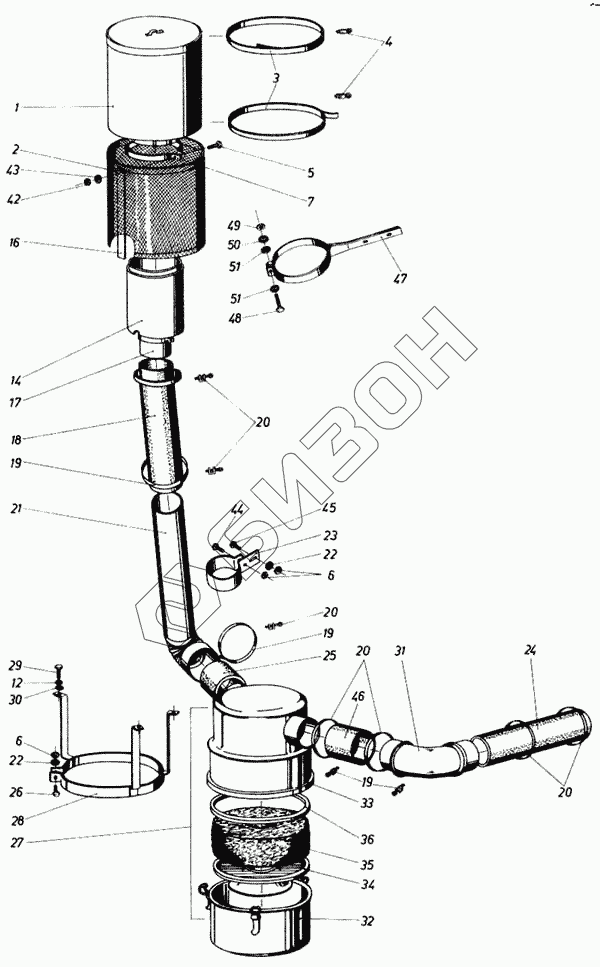

Графический каталог запасных частей к технике: Fortschritt Е-281-С. Воздухоочиститель
1
2
3
4
5
6
6
7
12
14
16
17
18
19
19
19
20
20
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
42
43
44
45
46
47
48
49
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4031 83100 4 | Приемный фильтр |
Загрузка ...
|
|
| 2 | 4031 83102 0 | Сетчатая оболочка |
Загрузка ...
|
|
| 3 | 9910 95316 8 | Лента для шланга С9х2100 |
Загрузка ...
|
|
| 4 | 9910 95217 5 | Зажим шланга |
Загрузка ...
|
|
| 5 | 9933 96168 4 | Болт с шестигранной головкой М6х40 |
Загрузка ...
|
|
| 6 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 7 | 4031 83101 2 | Скоба |
Загрузка ...
|
|
| 12 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 14 | 4031 83114 1 | Циклон 600 |
Загрузка ...
|
|
| 16 | 4031 83108 6 | Полоса из листового металла |
Загрузка ...
|
|
| 17 | 4031 83221 4 | Труба |
Загрузка ...
|
|
| 18 | 4031 83107 8 | Шланг |
Загрузка ...
|
|
| 19 | 9910 95317 6 | Лента для шланга С9х800 |
Загрузка ...
|
|
| 20 | 9910 97141 8 | Шланговый зажим В9 |
Загрузка ...
|
|
| 21 | 4031 83104 5 | Воздухопровод |
Загрузка ...
|
|
| 22 | 9960 92164 1 | Шайба |
Загрузка ...
|
|
| 23 | 4031 83109 4 | Скоба |
Загрузка ...
|
|
| 24 | 4031 83111 7 | Шланг, в сборе |
Загрузка ...
|
|
| 25 | 4031 83110 0 | Шланг |
Загрузка ...
|
|
| 26 | Болт с шестигранной головкой М8х50 | Болт с шестигранной головкой М8х50 |
Загрузка ...
|
|
| 27 | 4031 83115 8 | Инерционно-масляный воздушный фильтр 600 |
Загрузка ...
|
|
| 28 | 4031 83112 5 | Держатель |
Загрузка ...
|
|
| 29 | 9933 93094 2 | Болт шестигранный |
Загрузка ...
|
|
| 30 | 9961 92197 0 | Шайба |
Загрузка ...
|
|
| 31 | 4031 83113 3 | Дуговая деталь |
Загрузка ...
|
|
| 32 | 4031 83258 5 | Днище, в сборе |
Загрузка ...
|
|
| 33 | 4031 83254 4 | Колпак фильтра, в сборе |
Загрузка ...
|
|
| 34 | 4031 83260 8 | Нижняя часть патрона, в сборе |
Загрузка ...
|
|
| 35 | 4031 83261 6 | Фильтрующий элемент, в сборе |
Загрузка ...
|
|
| 36 | 4031 83262 4 | Уплотнительное кольцо |
Загрузка ...
|
|
| 42 | 9950 89571 1 | Гайка шестигранная |
Загрузка ...
|
|
| 43 | 9960 91911 6 | Шайба 6,4 |
Загрузка ...
|
|
| 44 | 9933 93038 0 | Болт шестигранный |
Загрузка ...
|
|
| 45 | 9933 92997 3 | Болт шестигранный |
Загрузка ...
|
|
| 46 | 4031 83222 2 | Шланг |
Загрузка ...
|
|
| 47 | 4031 83255 2 | Держатель циклона |
Загрузка ...
|
|
| 48 | Болт с шестигранной головкой М8х50 | Болт с шестигранной головкой М8х50 |
Загрузка ...
|
|
| 49 | Шестигранная гайка М8 | Шестигранная гайка М8 |
Загрузка ...
|
|
| 50 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 51 | 9960 92164 1 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
