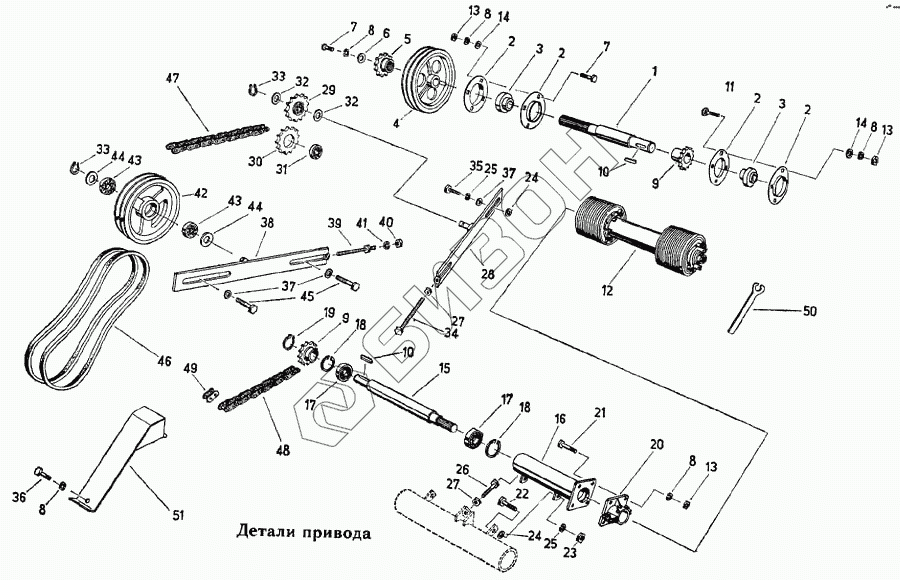

Графический каталог запасных частей к технике: Fortschritt Е-303. Детали привода
1
2
2
2
2
3
3
4
5
6
7
7
8
8
8
8
8
9
9
10
10
11
12
13
13
13
14
14
15
16
17
17
18
18
19
20
21
22
23
24
24
25
25
26
27
27
28
29
30
31
32
32
33
33
34
35
36
37
37
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4139 77695 0 | Вал |
Загрузка ...
|
|
| 2 | 4131 77010 8 | Вкладыш |
Загрузка ...
|
|
| 3 | 9902 89209 0 | Подшипник самоустанавливающийся |
Загрузка ...
|
|
| 4 | 4131 78814 1 | Шкив клиноременный |
Загрузка ...
|
|
| 5 | 4131 77069 6 | Звездочка |
Загрузка ...
|
|
| 6 | 4037 79776 8 | Шайба |
Загрузка ...
|
|
| 7 | 9933 93118 0 | Болт шестигранный |
Загрузка ...
|
|
| 8 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 9 | 4139 77696 7 | Звездочка |
Загрузка ...
|
|
| 10 | 9965 95654 2 | Шпонка призматическая |
Загрузка ...
|
|
| 11 | 9945 92630 7 | Болт с полукруглой головкой |
Загрузка ...
|
|
| 12 | 4804 49830 2 | Вал карданный |
Загрузка ...
|
|
| 13 | 9950 89564 8 | Гайка шестигранная |
Загрузка ...
|
|
| 14 | 9960 96204 7 | Шайба |
Загрузка ...
|
|
| 15 | 4139 77697 5 | Вал |
Загрузка ...
|
|
| 16 | 4139 77698 3 | Корпус подшипника |
Загрузка ...
|
|
| 17 | 9902 89053 8 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 18 | 9964 91783 4 | Кольцо стопорное |
Загрузка ...
|
|
| 19 | 9964 91726 4 | Кольцо стопорное |
Загрузка ...
|
|
| 20 | 9101 94807 1 | Приспособление защитное ВОМ |
Загрузка ...
|
|
| 21 | 9933 93102 7 | Болт шестигранный |
Загрузка ...
|
|
| 22 | 9935 93294 2 | Болт шестигранный |
Загрузка ...
|
|
| 23 | 9950 89736 0 | Гайка шестигранная |
Загрузка ...
|
|
| 24 | 9965 91934 5 | Шайба |
Загрузка ...
|
|
| 25 | 9961 91446 2 | Кольцо пружинное |
Загрузка ...
|
|
| 26 | 9933 93322 1 | Болт шестигранный |
Загрузка ...
|
|
| 27 | 9950 89691 3 | Гайка шестигранная |
Загрузка ...
|
|
| 28 | 4036 80498 7 | Консоль установочная |
Загрузка ...
|
|
| 29 | 4131 77072 7 | Звездочка |
Загрузка ...
|
|
| 30 | 4131 77643 5 | Диск звездочки |
Загрузка ...
|
|
| 31 | 9902 89084 3 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 32 | 4131 77073 5 | Шайба защитная |
Загрузка ...
|
|
| 33 | 9964 91716 8 | Кольцо стопорное |
Загрузка ...
|
|
| 34 | 9933 95816 6 | Болт шестигранный |
Загрузка ...
|
|
| 35 | 9933 95976 1 | Болт шестигранный |
Загрузка ...
|
|
| 36 | 9933 93094 2 | Болт шестигранный |
Загрузка ...
|
|
| 37 | 9965 92242 0 | Шайба |
Загрузка ...
|
|
| 38 | 4131 77645 1 | Консоль установочная |
Загрузка ...
|
|
| 39 | 4131 77076 8 | Винт установочный |
Загрузка ...
|
|
| 40 | 9950 89631 0 | Гайка шестигранная |
Загрузка ...
|
|
| 41 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 42 | 4131 77646 8 | Шкив клиноременный |
Загрузка ...
|
|
| 43 | 9902 89079 6 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 44 | 4133 77313 3 | Шайба защитная |
Загрузка ...
|
|
| 45 | 9933 95977 8 | Болт шестигранный |
Загрузка ...
|
|
| 46 | 9911 86184 6 | Комплект узких клиновых ремней |
Загрузка ...
|
|
| 47 | 9917 90723 6 | Цепь роликовая |
Загрузка ...
|
|
| 48 | 9917 90715 6 | Цепь роликовая |
Загрузка ...
|
|
| 49 | 9917 90559 7 | Звено соединительное |
Загрузка ...
|
|
| 50 | 4021 16102 7 | Ключ ВОМ |
Загрузка ...
|
|
| 51 | 4139 77692 6 | Приспособление защитное цепи |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
