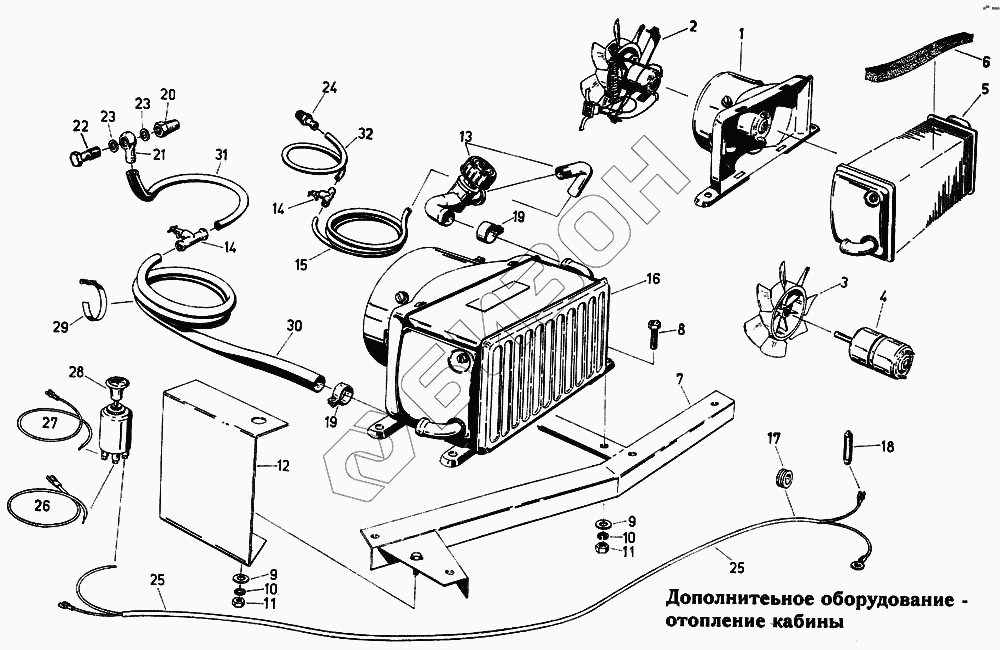

Графический каталог запасных частей к технике: Fortschritt Е-303. Дополнительное оборудование – отопление кабины
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
14
15
16
17
18
19
19
20
21
22
23
23
24
25
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4140 75202 5 | Вентилятор с корпусом в сборе ( 12 В D473) |
Загрузка ...
|
|
| 2 | 4140 75203 3 | Вентилятор в сборе с крепежными деталями ( 12 В ) |
Загрузка ...
|
|
| 3 | 4140 75204 1 | Крыльчатка вентилятора |
Загрузка ...
|
|
| 4 | 4140 75205 8 | Электродвигатель |
Загрузка ...
|
|
| 5 | 4247 03942 7 | Теплообменник |
Загрузка ...
|
|
| 6 | 4140 75207 4 | Уплотнение для теплообменника |
Загрузка ...
|
|
| 7 | 4137 79053 2 | Рама |
Загрузка ...
|
|
| 8 | 9933 92997 3 | Болт шестигранный |
Загрузка ...
|
|
| 9 | 9960 91983 1 | Шайба |
Загрузка ...
|
|
| 10 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 11 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 12 | 4137 79058 1 | Ограждение |
Загрузка ...
|
|
| 13 | 4137 79064 5 | Краник регулировочный в сборе |
Загрузка ...
|
|
| 14 | 4031 83131 8 | Клапан спускной с соединительной трубкой |
Загрузка ...
|
|
| 15 | 4137 79055 7 | Шлангопровод |
Загрузка ...
|
|
| 16 | 4137 79054 0 | Батарея отопительная |
Загрузка ...
|
|
| 17 | 9972 87692 0 | Насадка кабеля |
Загрузка ...
|
|
| 18 | 9019 87721 0 | Предохранитель |
Загрузка ...
|
|
| 19 | 9923 92538 5 | Скоба шланга |
Загрузка ...
|
|
| 20 | 4137 79062 0 | Деталь ввертная |
Загрузка ...
|
|
| 21 | 4031 83137 5 | Деталь кольцевая в сборе |
Загрузка ...
|
|
| 22 | 9946 92741 1 | Болт пустотелый |
Загрузка ...
|
|
| 23 | 9970 90901 6 | Кольцо уплотнительное |
Загрузка ...
|
|
| 24 | 4137 79063 7 | Штуцер |
Загрузка ...
|
|
| 25 | 4137 79059 8 | Кабель |
Загрузка ...
|
|
| 26 | 4137 79060 4 | Кабель |
Загрузка ...
|
|
| 27 | 4137 79061 2 | Кабель |
Загрузка ...
|
|
| 28 | 9019 87504 0 | Выключатель |
Загрузка ...
|
|
| 29 | 9910 95312 7 | Скоба кабеля |
Загрузка ...
|
|
| 30 | 4137 79056 5 | Шлангопровод |
Загрузка ...
|
|
| 31 | 4137 79057 3 | Шлангопровод |
Загрузка ...
|
|
| 32 | 4137 79065 3 | Шлангопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
