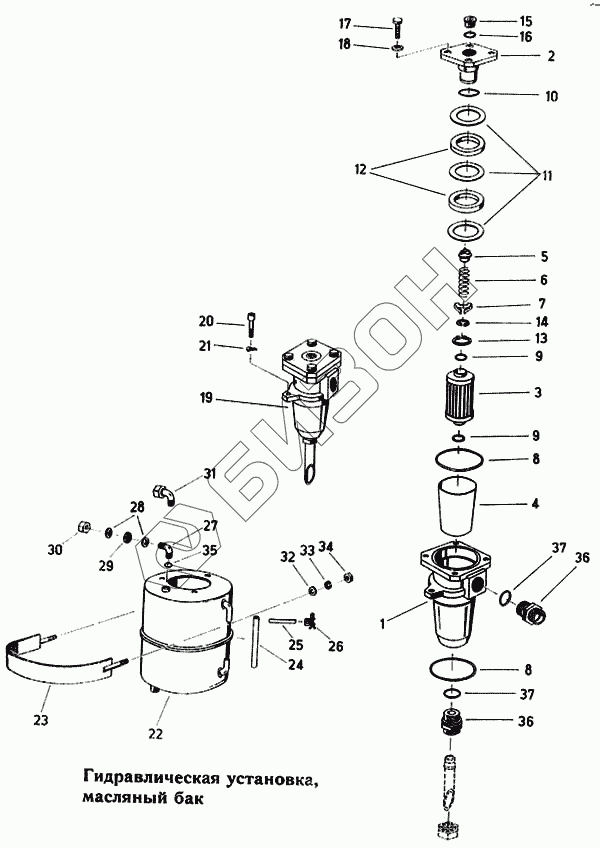

Графический каталог запасных частей к технике: Fortschritt Е-303. Гидравлическая установка, масляный бак
1
2
3
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4140 75211 3 | Корпус |
Загрузка ...
|
|
| 2 | 4140 75212 1 | Крышка |
Загрузка ...
|
|
| 3 | 4140 75214 6 | Фильтр сменный |
Загрузка ...
|
|
| 3 | 4140 75213 8 | Фильтр сменный |
Загрузка ...
|
|
| 4 | 4140 75215 4 | Грязеуловитель |
Загрузка ...
|
|
| 5 | 4140 75216 2 | Тарелка клапана |
Загрузка ...
|
|
| 6 | 9973 88001 6 | Пружина сжатия |
Загрузка ...
|
|
| 7 | 4140 75217 0 | Опора пружины |
Загрузка ...
|
|
| 8 | 9907 91451 8 | Кольцо круглого сечения |
Загрузка ...
|
|
| 9 | 9907 91366 2 | Кольцо круглого сечения |
Загрузка ...
|
|
| 10 | 9907 91552 7 | Кольцо круглого сечения |
Загрузка ...
|
|
| 11 | 4140 75218 7 | Шайба полюсная |
Загрузка ...
|
|
| 12 | 4140 75219 5 | Магнит кольцевой |
Загрузка ...
|
|
| 13 | 9964 91727 2 | Кольцо стопорное |
Загрузка ...
|
|
| 14 | 9964 91770 5 | Кольцо стопорное |
Загрузка ...
|
|
| 15 | 9946 93709 3 | Пробка резьбовая |
Загрузка ...
|
|
| 16 | 9970 90930 7 | Кольцо уплотнительное |
Загрузка ...
|
|
| 17 | 9932 96142 7 | Болт шестигранный |
Загрузка ...
|
|
| 18 | 9960 92164 1 | Шайба |
Загрузка ...
|
|
| 19 | 9018 87895 2 | Фильтр жидкости |
Загрузка ...
|
|
| 20 | 9937 93822 2 | Болт цилиндрический |
Загрузка ...
|
|
| 21 | 9961 92006 1 | Шайба пружинная |
Загрузка ...
|
|
| 22 | 4221 61528 2 | Бак масляный |
Загрузка ...
|
|
| 23 | 4221 61582 8 | Крепление бака |
Загрузка ...
|
|
| 24 | 9922 95121 8 | Шланг |
Загрузка ...
|
|
| 25 | 9910 95166 4 | Лента зажимная |
Загрузка ...
|
|
| 26 | 9910 95216 7 | Зажим шланга |
Загрузка ...
|
|
| 27 | 9969 94576 1 | Штуцер резьбовой |
Загрузка ...
|
|
| 28 | 9960 91985 6 | Шайба |
Загрузка ...
|
|
| 29 | 9912 88191 2 | Фильтр |
Загрузка ...
|
|
| 30 | 9952 89866 5 | Гайка накидная |
Загрузка ...
|
|
| 31 | 4221 61572 3 | Фильтр воздушный |
Загрузка ...
|
|
| 32 | 9960 91983 1 | Шайба |
Загрузка ...
|
|
| 33 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 34 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 35 | 9970 90822 4 | Кольцо уплотнительное |
Загрузка ...
|
|
| 36 | 9969 94571 2 | Штуцер резьбовой |
Загрузка ...
|
|
| 37 | 9970 90917 8 | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
