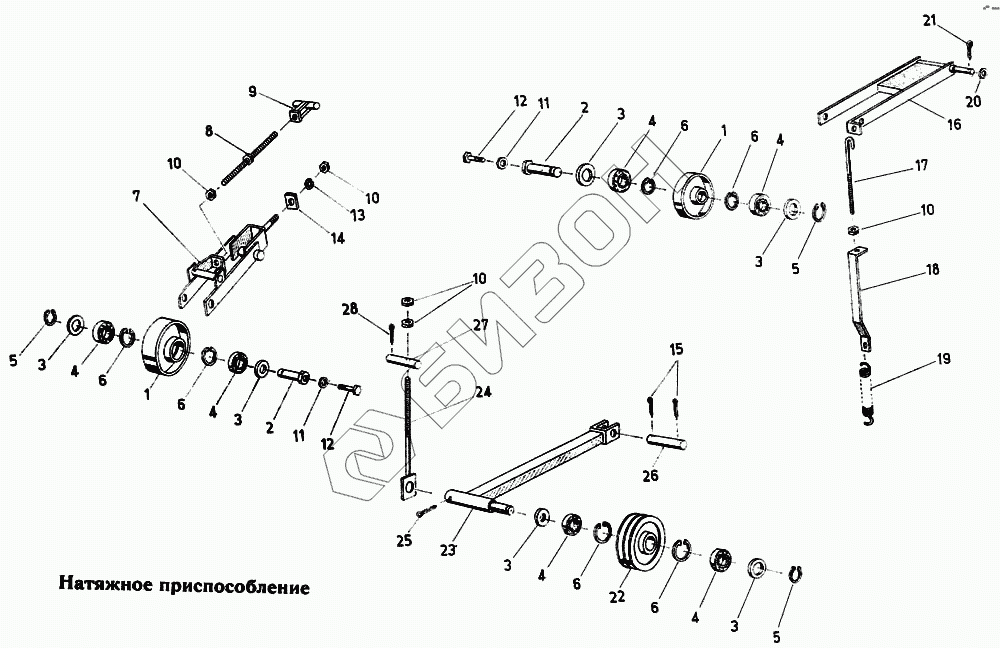

Графический каталог запасных частей к технике: Fortschritt Е-303. Натяжное приспособление
1
1
1
2
2
2
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
7
8
9
10
10
10
10
10
10
10
11
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4131 78465 2 | Ролик |
Загрузка ...
|
|
| 2 | 4131 78456 4 | Ось |
Загрузка ...
|
|
| 3 | 4032 80227 3 | Шайба защитная |
Загрузка ...
|
|
| 4 | 9902 89044 1 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 5 | 9964 91719 2 | Кольцо стопорное |
Загрузка ...
|
|
| 6 | 9964 91778 7 | Кольцо стопорное |
Загрузка ...
|
|
| 7 | 4131 78454 8 | Балансир натяжной |
Загрузка ...
|
|
| 8 | 4131 78457 2 | Винт установочный |
Загрузка ...
|
|
| 9 | 4131 78458 0 | Гайка установочная |
Загрузка ...
|
|
| 10 | 9950 89639 2 | Гайка шестигранная |
Загрузка ...
|
|
| 11 | 9960 92205 6 | Шайба |
Загрузка ...
|
|
| 12 | 9933 93180 6 | Болт шестигранный |
Загрузка ...
|
|
| 13 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 14 | 4131 78459 7 | Пластинка |
Загрузка ...
|
|
| 15 | 9963 95081 1 | Шплинт |
Загрузка ...
|
|
| 16 | 4131 78464 4 | Рычаг качающийся |
Загрузка ...
|
|
| 17 | 4131 78683 0 | Крюк |
Загрузка ...
|
|
| 18 | 4131 78682 2 | Серьга угловая |
Загрузка ...
|
|
| 19 | 9974 88066 7 | Пружина растяжения |
Загрузка ...
|
|
| 20 | 9965 92431 8 | Шайба |
Загрузка ...
|
|
| 21 | 9963 95078 0 | Шплинт |
Загрузка ...
|
|
| 22 | 4131 78667 0 | Шкив клиноременный |
Загрузка ...
|
|
| 23 | 4131 78680 6 | Балансир |
Загрузка ...
|
|
| 24 | 4131 78681 4 | Винт установочный |
Загрузка ...
|
|
| 25 | 9963 95053 0 | Шплинт |
Загрузка ...
|
|
| 26 | 9949 86479 7 | Палец |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
