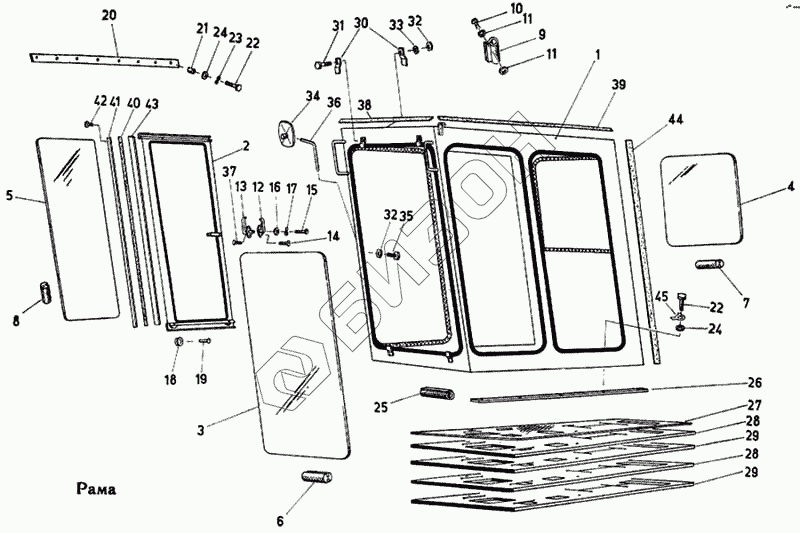

Графический каталог запасных частей к технике: Fortschritt Е-303. Рама
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
26
27
28
28
29
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4135 79091 1 | Рама в сборе |
Загрузка ...
|
|
| 2 | 4135 78748 3 | дверь в сборе |
Загрузка ...
|
|
| 3 | 4135 77414 0 | Стекло переднее |
Загрузка ...
|
|
| 4 | 4135 77415 7 | Стекло заднее |
Загрузка ...
|
|
| 5 | 4135 77416 5 | Стекло боковое |
Загрузка ...
|
|
| 6 | 4135 78752 2 | Резина крепления |
Загрузка ...
|
|
| 7 | 4135 78753 0 | Резина крепления |
Загрузка ...
|
|
| 8 | 4135 78754 7 | Резина крепления |
Загрузка ...
|
|
| 9 | 4135 78747 5 | Профиль |
Загрузка ...
|
|
| 10 | 9971 90158 8 | Заклепка с двумя остриями |
Загрузка ...
|
|
| 11 | 9960 92143 2 | Шайба |
Загрузка ...
|
|
| 12 | 4135 78749 1 | Задвижка |
Загрузка ...
|
|
| 13 | 4221 65922 8 | Ручка дверная наружная |
Загрузка ...
|
|
| 14 | 9941 93487 4 | Болт с потайной головкой |
Загрузка ...
|
|
| 15 | 9938 92779 0 | Болт с цилиндрической головкой и сферой |
Загрузка ...
|
|
| 16 | 9964 92147 8 | Шайба |
Загрузка ...
|
|
| 17 | 9961 91987 1 | Шайба пружинная |
Загрузка ...
|
|
| 18 | 4228 66616 5 | Ролик |
Загрузка ...
|
|
| 19 | 9971 90080 2 | Заклепка |
Загрузка ...
|
|
| 20 | 4135 77412 4 | Шина |
Загрузка ...
|
|
| 21 | 4135 78770 7 | Втулка |
Загрузка ...
|
|
| 22 | 9932 93032 4 | Болт шестигранный |
Загрузка ...
|
|
| 23 | 9961 91996 8 | Шайба пружинная |
Загрузка ...
|
|
| 24 | 9960 92175 4 | Шайба |
Загрузка ...
|
|
| 25 | 4135 80650 2 | Резина уплотняющая |
Загрузка ...
|
|
| 26 | 4135 80651 0 | Планка резиновая |
Загрузка ...
|
|
| 27 | 4135 78762 7 | Настил |
Загрузка ...
|
|
| 28 | 4135 78761 0 | Мат |
Загрузка ...
|
|
| 29 | 4135 78760 2 | Мат из политекса |
Загрузка ...
|
|
| 30 | 4136 77516 5 | Серьга |
Загрузка ...
|
|
| 31 | 9933 92997 3 | Болт шестигранный |
Загрузка ...
|
|
| 32 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 33 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 34 | 9019 88338 7 | Зеркало заднего обзора |
Загрузка ...
|
|
| 35 | 9933 92997 3 | Болт шестигранный |
Загрузка ...
|
|
| 36 | 4135 80681 6 | Державка зеркала |
Загрузка ...
|
|
| 37 | 9967 94245 5 | Болт с потайной головкой |
Загрузка ...
|
|
| 38 | 413579081 5 | Планка уплотняющая |
Загрузка ...
|
|
| 39 | 4135 79082 3 | Планка уплотняющая |
Загрузка ...
|
|
| 40 | 4135 78750 6 | Полоса |
Загрузка ...
|
|
| 41 | 4135 77658 5 | Резина уплотняющая |
Загрузка ...
|
|
| 42 | 9937 93925 6 | Уголок |
Загрузка ...
|
|
| 43 | 4135 78751 4 | Винт цилиндрический плоский |
Загрузка ...
|
|
| 44 | 4135 78755 5 | Пластина уплотнительная |
Загрузка ...
|
|
| 45 | 9962 92354 5 | Шайба стопорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
