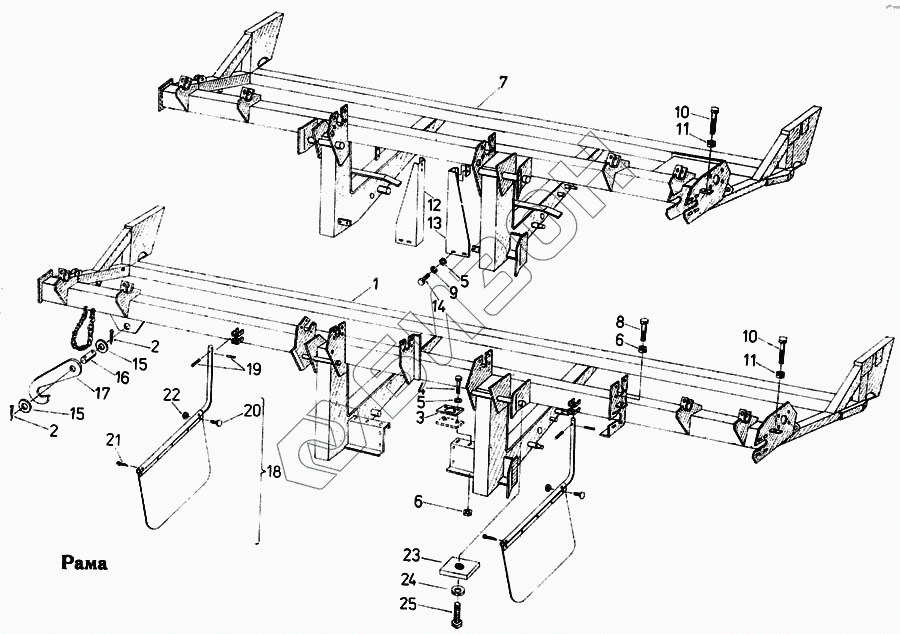

Графический каталог запасных частей к технике: Fortschritt Е-303. Рама
1
2
2
3
4
5
5
6
6
7
8
9
10
10
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4129 79043 6 | Рама |
Загрузка ...
|
|
| 2 | 9963 94997 1 | Шплинт |
Загрузка ...
|
|
| 3 | 4129 78526 2 | Упор |
Загрузка ...
|
|
| 4 | 9933 93122 8 | Болт шестигранный |
Загрузка ...
|
|
| 5 | 9960 96204 7 | Шайба |
Загрузка ...
|
|
| 5 | 9960 96204 7 | Шайба |
Загрузка ...
|
|
| 6 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
|
| 7 | 4128 78727 3 | Рама |
Загрузка ...
|
|
| 8 | 9933 93147 8 | Болт шестигранный |
Загрузка ...
|
|
| 9 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 10 | 9933 93247 0 | Болт шестигранный |
Загрузка ...
|
|
| 11 | 9950 89650 3 | Гайка шестигранная |
Загрузка ...
|
|
| 12 | 4128 78719 3 | Ограждение, левое |
Загрузка ...
|
|
| 13 | 4128 78720 8 | Ограждение, правое |
Загрузка ...
|
|
| 14 | 9933 93088 7 | Болт шестигранный |
Загрузка ...
|
|
| 15 | 9960 92439 6 | Шайба |
Загрузка ...
|
|
| 16 | 9949 86352 1 | Палец |
Загрузка ...
|
|
| 17 | 4129 78959 6 | Крюк |
Загрузка ...
|
|
| 18 | 4129 79045 2 | Отвод валков |
Загрузка ...
|
|
| 19 | 9967 94319 1 | Штифт цилиндрический просечной |
Загрузка ...
|
|
| 20 | 9971 90104 0 | Заклепка ремня |
Загрузка ...
|
|
| 21 | 9963 98865 6 | Шплинт |
Загрузка ...
|
|
| 22 | 9960 92148 1 | Шайба |
Загрузка ...
|
|
| 23 | 4129 78962 7 | Деталь с резьбой |
Загрузка ...
|
|
| 24 | 9961 82197 0 | Шайба |
Загрузка ...
|
|
| 25 | 9932 93087 1 | Болт шестигранный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
