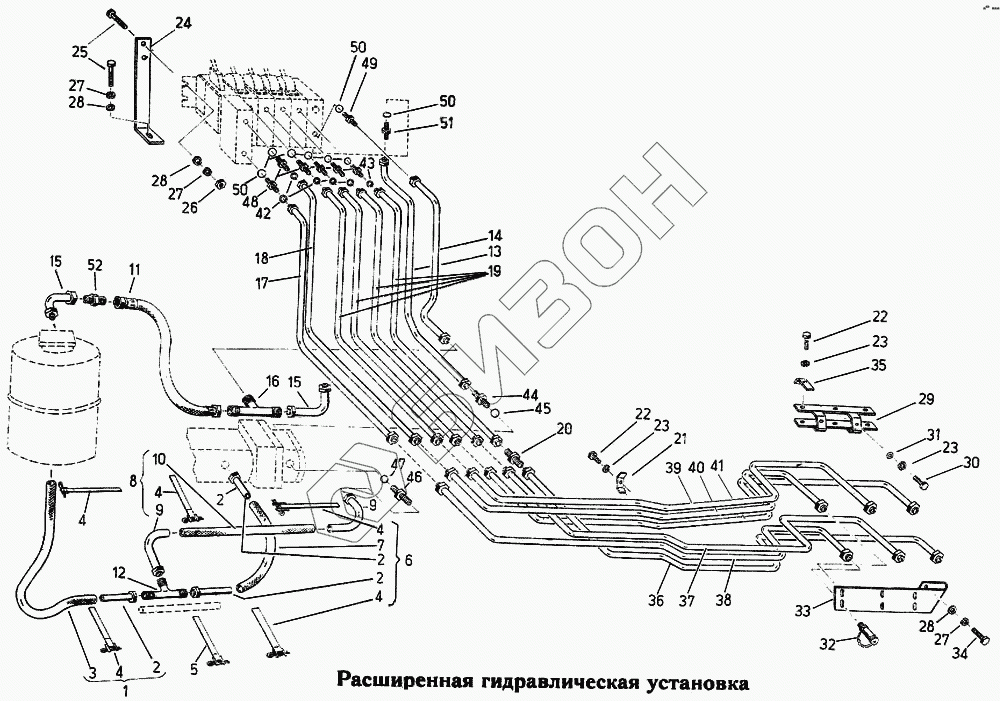

Графический каталог запасных частей к технике: Fortschritt Е-303. Расширенная гидравлическая установка
1
2
2
2
2
3
4
4
4
4
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
22
23
23
23
24
25
26
27
27
27
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4131 78908 7 | Трубопровод всасывающий в сборе |
Загрузка ...
|
|
| 2 | 4221 61415 2 | Трубка |
Загрузка ...
|
|
| 3 | 9922 95098 1 | Шланг полихлорвиниловый |
Загрузка ...
|
|
| 4 | 9910 95190 4 | Лента фиксирующая |
Загрузка ...
|
|
| 5 | 9910 95191 2 | Лента фиксирующая |
Загрузка ...
|
|
| 6 | 4131 78910 1 | Шлангопровод 1 в сборе |
Загрузка ...
|
|
| 7 | 9922 95099 8 | Шланг полихлорвиниловый |
Загрузка ...
|
|
| 8 | 4131 78909 5 | Шлангопровод 2 в сборе |
Загрузка ...
|
|
| 9 | 4131 78936 8 | Колено трубы |
Загрузка ...
|
|
| 10 | 9922 95100 0 | Шланг полихлорвиниловый, прозрачный |
Загрузка ...
|
|
| 11 | 9908 95330 6 | Шлангопровод |
Загрузка ...
|
|
| 12 | 9969 99667 4 | Штуцер соединительный |
Загрузка ...
|
|
| 13 | 4131 78919 1 | Трубопровод входной 2 |
Загрузка ...
|
|
| 14 | 4131 78920 6 | Трубопровод обратный 2 |
Загрузка ...
|
|
| 15 | 4131 78860 7 | Колено трубы |
Загрузка ...
|
|
| 16 | 9969 94702 3 | Штуцер соединительный |
Загрузка ...
|
|
| 17 | 4131 78923 0 | Трубопровод регулирования транспортера, нижний |
Загрузка ...
|
|
| 18 | 4131 78922 2 | Трубопровод регулирования транспортера, верхний |
Загрузка ...
|
|
| 19 | 4131 78921 4 | Трубопровод |
Загрузка ...
|
|
| 20 | 9969 94680 1 | Штуцер соединительный |
Загрузка ...
|
|
| 21 | 4241 02149 7 | Пластина зажимная |
Загрузка ...
|
|
| 22 | 9933 92937 0 | Болт шестигранный |
Загрузка ...
|
|
| 23 | 9961 91084 7 | Кольцо пружинное |
Загрузка ...
|
|
| 24 | 4131 78931 0 | Уголок |
Загрузка ...
|
|
| 25 | 9933 92997 3 | Болт шестигранный |
Загрузка ...
|
|
| 26 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 27 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 28 | 9960 91983 1 | Шайба |
Загрузка ...
|
|
| 29 | 4131 78932 7 | Державка |
Загрузка ...
|
|
| 30 | 9933 93082 1 | Болт шестигранный |
Загрузка ...
|
|
| 31 | 9960 91985 6 | Шайба |
Загрузка ...
|
|
| 32 | 9909 95233 7 | Муфта шланговая |
Загрузка ...
|
|
| 33 | 4131 78933 5 | Пластана |
Загрузка ...
|
|
| 34 | 9933 93000 1 | Болт шестигранный |
Загрузка ...
|
|
| 35 | 4241 02148 0 | Скоба |
Загрузка ...
|
|
| 36 | 4131 78925 5 | Трубопровод мотовила, горизонтальный |
Загрузка ...
|
|
| 37 | 4131 78924 7 | Трубопровод мотовила вертикальный |
Загрузка ...
|
|
| 38 | 4131 78929 6 | Трубопровод регулирования транспортера, нижний |
Загрузка ...
|
|
| 39 | 4131 78927 1 | Трубопровод регулирования высоты |
Загрузка ...
|
|
| 40 | 4132 78928 8 | Трубопровод регулирования транспортера, верхний |
Загрузка ...
|
|
| 41 | 4131 78926 3 | Трубопровод вариатора мотовила |
Загрузка ...
|
|
| 42 | 4240 03087 6 | Шайба дроссельная |
Загрузка ...
|
|
| 43 | 4131 78930 2 | Шайба дроссельная |
Загрузка ...
|
|
| 44 | 9969 94505 4 | Штуцер резьбовой |
Загрузка ...
|
|
| 45 | 9907 91334 0 | Кольцо круглого сечения |
Загрузка ...
|
|
| 46 | 9969 94511 1 | Штуцер резьбовой |
Загрузка ...
|
|
| 47 | 9907 91506 1 | Кольцо круглого сечения |
Загрузка ...
|
|
| 48 | 9969 94522 2 | Штуцер резьбовой |
Загрузка ...
|
|
| 49 | 9969 94521 4 | Штуцер резьбовой |
Загрузка ...
|
|
| 50 | 9970 90835 3 | Кольцо уплотнительное |
Загрузка ...
|
|
| 51 | 9969 94515 0 | Штуцер резьбовой |
Загрузка ...
|
|
| 52 | 9969 94716 0 | Штуцер соединительный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
