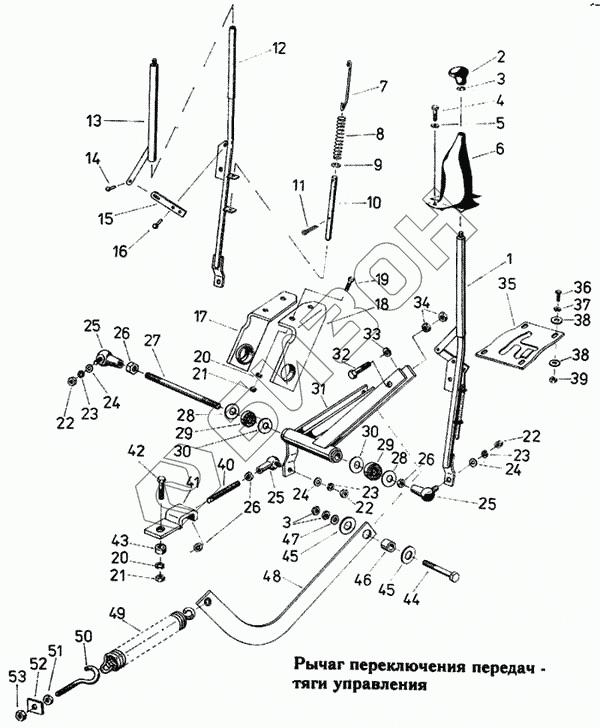

Графический каталог запасных частей к технике: Fortschritt Е-303. Рычаг переключения передач – тяги управления
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
22
23
23
23
24
24
24
25
25
25
26
26
26
27
28
28
29
29
30
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4131 78630 8 | Рычаг переключения в сборе |
Загрузка ...
|
|
| 2 | 4240 02275 5 | Кнопка включения |
Загрузка ...
|
|
| 2 | 4247 04756 4 | Кнопка включения |
Загрузка ...
|
|
| 3 | 9950 89659 3 | Гайка шестигранная |
Загрузка ...
|
|
| 4 | 9933 93000 1 | Болт шестигранный |
Загрузка ...
|
|
| 5 | 9961 92167 3 | Шайба |
Загрузка ...
|
|
| 6 | 4131 78945 6 | Сильфон |
Загрузка ...
|
|
| 7 | 4131 78634 0 | Скоба |
Загрузка ...
|
|
| 8 | 9973 88021 7 | Пружина сжатия |
Загрузка ...
|
|
| 9 | 9960 92235 3 | Шайба |
Загрузка ...
|
|
| 10 | 4131 78633 2 | Палец |
Загрузка ...
|
|
| 11 | 9963 94998 8 | Шплинт |
Загрузка ...
|
|
| 12 | 4131 78631 6 | Рычаг переключения |
Загрузка ...
|
|
| 13 | 4131 78632 4 | Трубка рычага переключения |
Загрузка ...
|
|
| 14 | 9971 89963 0 | Заклепка с полукруглой головкой |
Загрузка ...
|
|
| 15 | 4131 78635 7 | Рычаг |
Загрузка ...
|
|
| 16 | 9971 89942 1 | Заклепка с полукруглой головкой |
Загрузка ...
|
|
| 17 | 4131 77629 1 | Консоль, правый |
Загрузка ...
|
|
| 18 | 4131 77628 3 | Консол, левый |
Загрузка ...
|
|
| 19 | 9932 93189 7 | Болт шестигранный |
Загрузка ...
|
|
| 20 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 21 | 9950 89639 2 | Гайка шестигранная |
Загрузка ...
|
|
| 22 | 9950 89668 1 | Гайка шестигранная |
Загрузка ...
|
|
| 23 | 9961 91132 5 | Кольцо пружинное |
Загрузка ...
|
|
| 24 | 9960 92432 2 | Шайба установочная |
Загрузка ...
|
|
| 25 | 9910 95736 4 | Шарнир угловой |
Загрузка ...
|
|
| 26 | 9950 89669 8 | Гайка шестигранная |
Загрузка ...
|
|
| 27 | 4131 77234 3 | Толкатель |
Загрузка ...
|
|
| 28 | 4131 77631 4 | Прокладка |
Загрузка ...
|
|
| 29 | 9902 89020 8 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 30 | 4131 77630 6 | Прокладка |
Загрузка ...
|
|
| 31 | 4131 78628 5 | Корпус рычага |
Загрузка ...
|
|
| 32 | 9931 93315 1 | Болт шестигранный |
Загрузка ...
|
|
| 33 | 9965 92044 3 | Шайба установочная |
Загрузка ...
|
|
| 34 | 9950 89692 1 | Гайка шестигранная |
Загрузка ...
|
|
| 35 | 4131 78902 1 | Кулиса |
Загрузка ...
|
|
| 36 | 9933 92997 3 | Болт шестигранный |
Загрузка ...
|
|
| 37 | 9961 91097 6 | Кольцо пружинное |
Загрузка ...
|
|
| 38 | 9960 91983 1 | Шайба |
Загрузка ...
|
|
| 39 | 9950 89588 1 | Гайка шестигранная |
Загрузка ...
|
|
| 40 | 4131 78816 6 | Штифт |
Загрузка ...
|
|
| 41 | 4131 78817 4 | Соединение |
Загрузка ...
|
|
| 42 | 9933 93217 3 | Болт шестигранный |
Загрузка ...
|
|
| 43 | 4131 77525 8 | Втулка |
Загрузка ...
|
|
| 44 | 9932 95953 7 | Болт шестигранный |
Загрузка ...
|
|
| 45 | 9965 92216 4 | Шайба |
Загрузка ...
|
|
| 46 | 4131 77526 6 | Втулка |
Загрузка ...
|
|
| 47 | 9960 92205 6 | Шайба |
Загрузка ...
|
|
| 48 | 4131 77520 0 | Скоба |
Загрузка ...
|
|
| 49 | 9974 88112 0 | Пружина растяжений |
Загрузка ...
|
|
| 50 | 9953 92840 5 | Рым-болт |
Загрузка ...
|
|
| 51 | 9950 89711 0 | Гайка шестигранная |
Загрузка ...
|
|
| 52 | 4131 78438 8 | Пластина |
Загрузка ...
|
|
| 53 | 9950 89684 1 | Гайка шестигранная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
