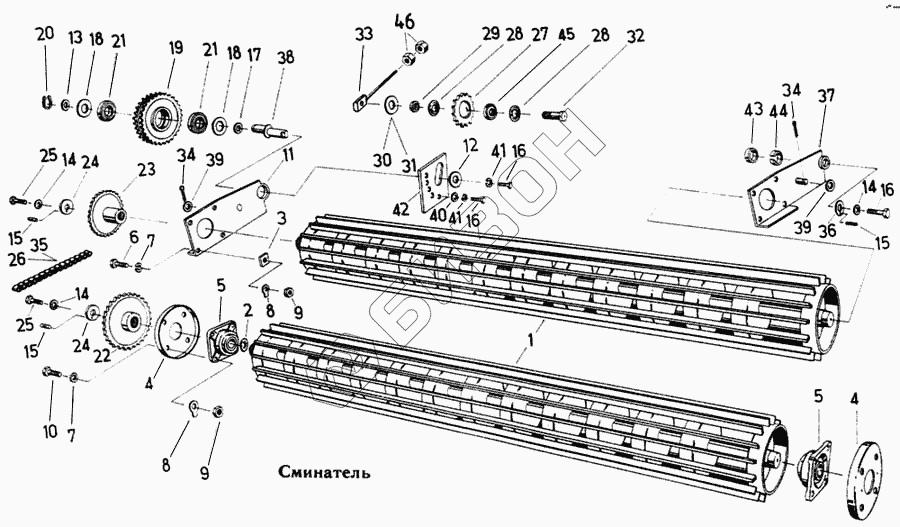

Графический каталог запасных частей к технике: Fortschritt Е-303. Сниматель
1
2
3
4
4
5
5
6
7
7
8
8
9
9
10
11
12
13
14
14
14
15
15
15
16
16
16
17
18
18
19
20
21
21
22
23
24
24
25
25
26
27
28
28
29
30
31
32
33
34
34
35
36
37
38
39
39
40
41
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4133 78825 2 | Сминатель |
Загрузка ...
|
|
| 2 | 9965 92122 7 | Шайба установочная |
Загрузка ...
|
|
| 3 | 4133 77542 4 | Пластина распорная |
Загрузка ...
|
|
| 4 | 4133 77330 1 | Колпачок |
Загрузка ...
|
|
| 5 | 9902 88830 1 | Подшипник фланцевый |
Загрузка ...
|
|
| 6 | 9932 93222 1 | Болт шестигранный |
Загрузка ...
|
|
| 7 | 9961 91120 4 | Кольцо пружинное |
Загрузка ...
|
|
| 8 | 9962 92361 7 | Шайба стопорная |
Загрузка ...
|
|
| 9 | 9950 89639 2 | Гайка шестигранная |
Загрузка ...
|
|
| 10 | 9932 93208 6 | Болт шестигранный |
Загрузка ...
|
|
| 11 | 4133 77606 4 | Балансир |
Загрузка ...
|
|
| 12 | 9965 96370 1 | Шайба |
Загрузка ...
|
|
| 13 | 9965 92096 6 | Шайба установочная |
Загрузка ...
|
|
| 14 | 9962 92367 4 | Шайба стопорная |
Загрузка ...
|
|
| 15 | 9967 94185 6 | Штифт просечной |
Загрузка ...
|
|
| 16 | 9933 93094 2 | Болт шестигранный |
Загрузка ...
|
|
| 17 | 4133 77333 4 | Шайба |
Загрузка ...
|
|
| 18 | 4032 80228 1 | Шайба защитная |
Загрузка ...
|
|
| 19 | 4133 77335 0 | Звездочка двойная |
Загрузка ...
|
|
| 20 | 9964 91724 8 | Кольцо стопорное |
Загрузка ...
|
|
| 21 | 9902 89050 5 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 22 | 4133 77307 6 | Звездочка |
Загрузка ...
|
|
| 23 | 4133 77308 6 | Звездочка |
Загрузка ...
|
|
| 24 | 9964 91943 4 | Шайба концевая |
Загрузка ...
|
|
| 25 | 9933 93112 3 | Болт шестигранный |
Загрузка ...
|
|
| 26 | 9917 90649 3 | Цепь роликовая |
Загрузка ...
|
|
| 27 | 4133 77541 6 | Диск зубчатый |
Загрузка ...
|
|
| 28 | 4133 77313 3 | Шайба защитная |
Загрузка ...
|
|
| 29 | 4133 77314 1 | Втулка |
Загрузка ...
|
|
| 30 | 9965 92273 4 | Шайба |
Загрузка ...
|
|
| 31 | 9965 92430 1 | Шайба |
Загрузка ...
|
|
| 32 | 4133 77315 8 | Палец |
Загрузка ...
|
|
| 33 | 4133 77501 4 | Гайка |
Загрузка ...
|
|
| 34 | 9963 95060 2 | Шплинт |
Загрузка ...
|
|
| 35 | 9917 90661 2 | Цепь роликовая |
Загрузка ...
|
|
| 36 | 9964 91946 7 | Шайба концевая |
Загрузка ...
|
|
| 37 | 4133 77605 6 | Балансир |
Загрузка ...
|
|
| 38 | 4133 77621 6 | Палец |
Загрузка ...
|
|
| 39 | 9960 92464 4 | Шайба |
Загрузка ...
|
|
| 40 | 9960 92315 3 | Шайба |
Загрузка ...
|
|
| 41 | 9961 91108 5 | Кольцо пружинное |
Загрузка ...
|
|
| 42 | 4133 77622 4 | Пластина |
Загрузка ...
|
|
| 43 | 4133 77609 7 | Втулка |
Загрузка ...
|
|
| 44 | 4133 77613 6 | Втулка скольжения |
Загрузка ...
|
|
| 45 | 9902 89042 5 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 46 | 9950 89611 8 | Гайка шестигранная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
