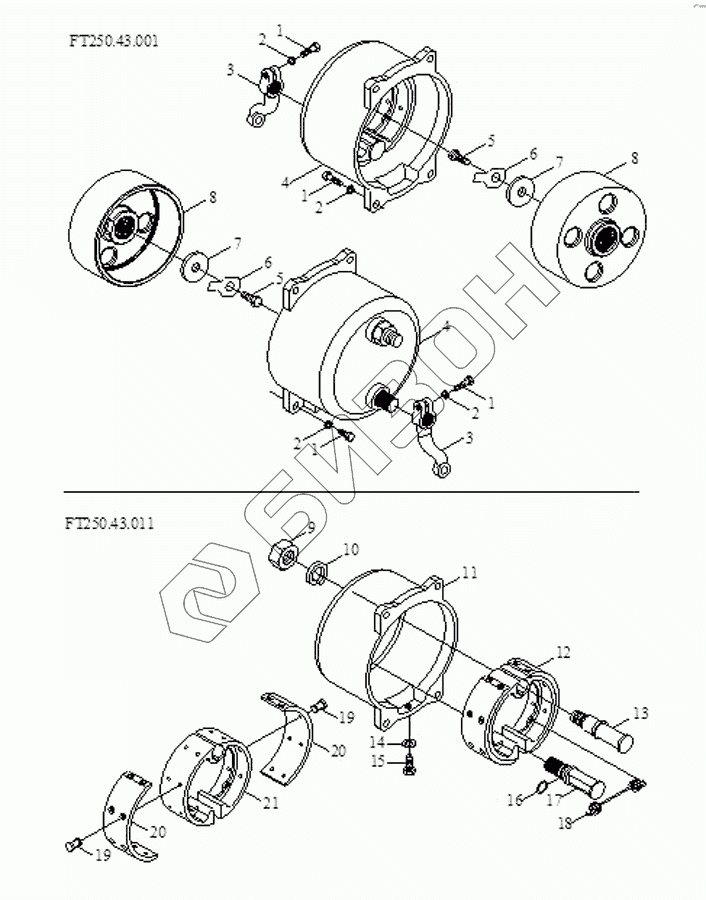

Графический каталог запасных частей к технике: Foton Europard 25. Brake assembly-2
FT250.43.001
FT250.43.011
1
1
1
1
2
2
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT250.43.001 | FT250.43.001 | brake assembly |
Загрузка ...
|
|
| FT250.43.011 | FT250.43.011 | brake assembly |
Загрузка ...
|
|
| 1 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 2 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 3 | FT250.43.102 | rocker arm,brake |
Загрузка ...
|
|
| 4 | FT250.43.011 | brake assembly |
Загрузка ...
|
|
| 5 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 6 | FT250.43.104 | tab washer with long tab |
Загрузка ...
|
|
| 7 | FT250.43.101 | washer |
Загрузка ...
|
|
| 8 | FT250.43.105 | brake drum |
Загрузка ...
|
|
| 9 | GB/T6170 | Гайка М6 |
Загрузка ...
|
|
| 10 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 11 | FT250.43.121 | brake housing |
Загрузка ...
|
|
| 12 | FT250.43.012 | brake shoe assembly |
Загрузка ...
|
|
| 13 | FT250.43.122 | pin roll of brake shoe |
Загрузка ...
|
|
| 14 | JB/T1002 | washer8 |
Загрузка ...
|
|
| 15 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 16 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 17 | FT250.43.124 | cam wheel, brake |
Загрузка ...
|
|
| 18 | FT250.43.123 | return spring |
Загрузка ...
|
|
| 19 | GB/T109 | Flat head rivets 4x13 |
Загрузка ...
|
|
| 20 | FT250.43.129 | friction facing, brake |
Загрузка ...
|
|
| 21 | FT250.43.128 | brake shoe |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
