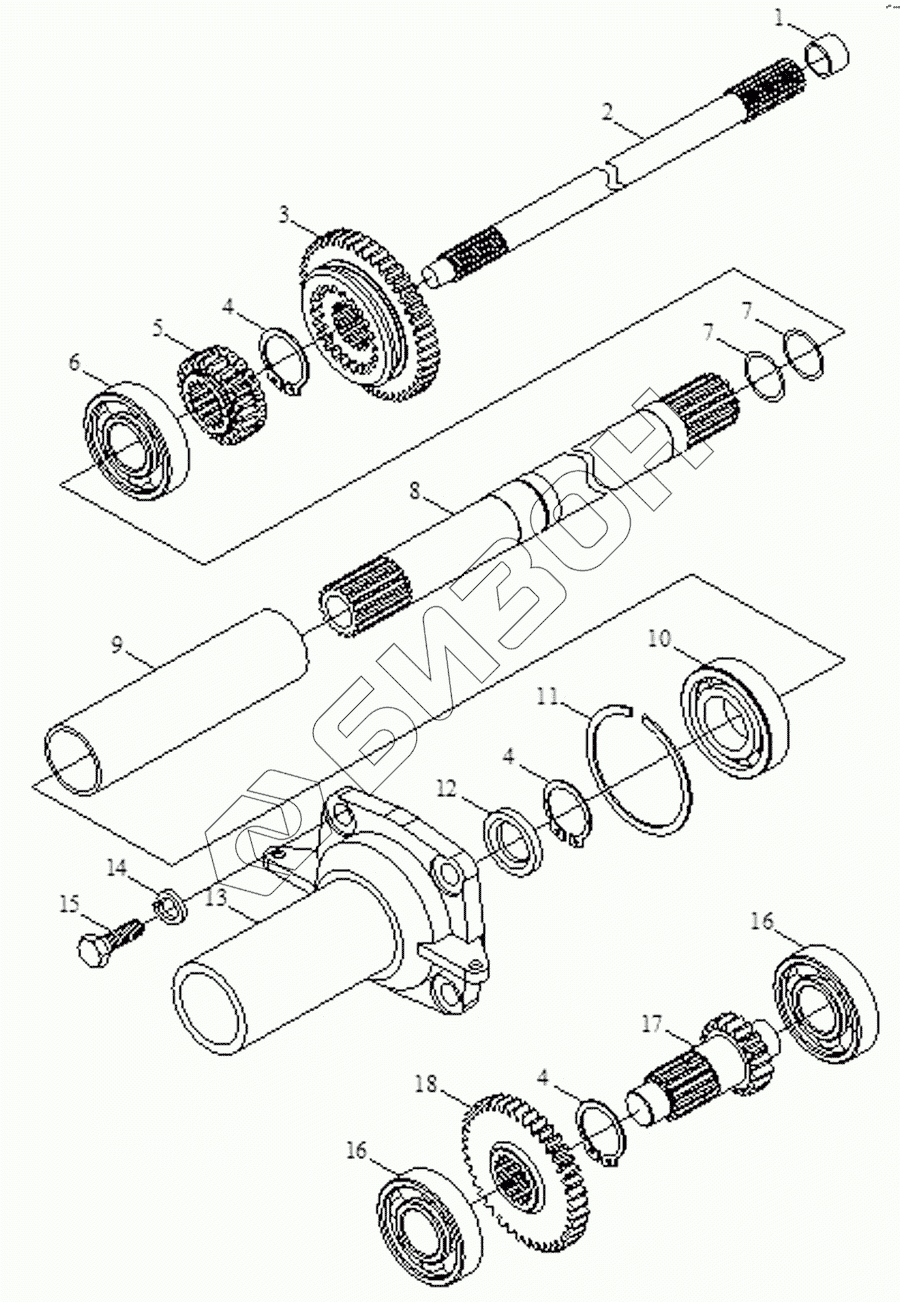

Графический каталог запасных частей к технике: Foton Europard 25. Clutch housing assembly-2
1
2
3
4
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT250.36B.001 | FT250.36B.001 | Clutch housing assembly |
Загрузка ...
|
|
| 1 | FT250.36B.128 | shaft sleeve |
Загрузка ...
|
|
| 2 | FT250.36B.125 | power output shaft of clutch |
Загрузка ...
|
|
| 3 | FT250.36B.116 | creeping sliding gear, creeping gear |
Загрузка ...
|
|
| 4 | GB/T894.1 | Кольцо установочное 12 |
Загрузка ...
|
|
| 5 | FT250.36B.117 | driving gear, creeping gear |
Загрузка ...
|
|
| 6 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 7 | GB/T3452.1 | Кольцо типа "О" 145x3.55 |
Загрузка ...
|
|
| 8 | FT250.36B.111 | driving shaft, creeping gear |
Загрузка ...
|
|
| 9 | FT250.36B.112 | dowel sleeve |
Загрузка ...
|
|
| 10 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 11 | GB/T305 | Thrust ring72/78.6 |
Загрузка ...
|
|
| 12 | GB/T9877.1 | Уплотнение В60х85х7 |
Загрузка ...
|
|
| 13 | FT250.36B.109 | support seat of release bearing |
Загрузка ...
|
|
| 14 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 15 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 16 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 17 | FT250.36B.114 | creeping fixed gear |
Загрузка ...
|
|
| 18 | FT250.36B.113 | creeping driven gear |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
