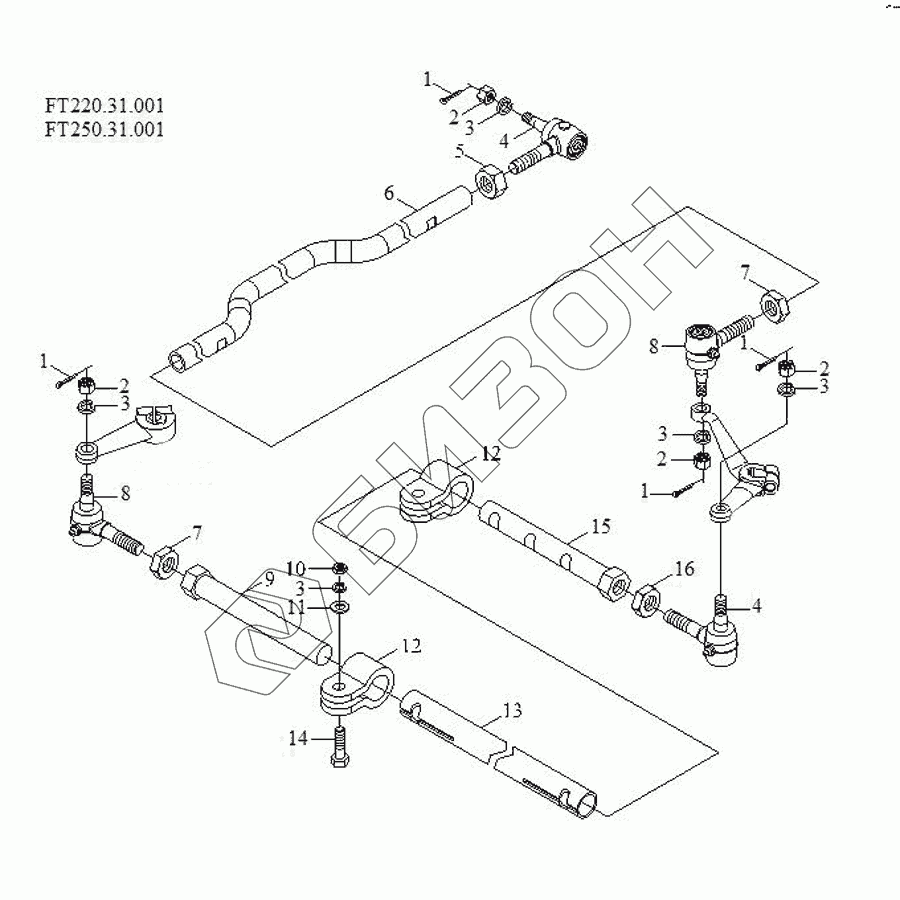

Графический каталог запасных частей к технике: Foton Europard 25. Front axle assembly-3
1
1
1
1
2
2
2
2
3
3
3
3
3
4
4
5
6
7
7
8
8
9
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT220.31.001 | FT220.31.001 | front axle assembly |
Загрузка ...
|
|
| FT220.31.126 | FT220.31.126 | longitudinal drawbar |
Загрузка ...
|
|
| FT250.31.001 | FT250.31.001 | Front axle assembly |
Загрузка ...
|
|
| 1 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 2 | GB/T9459 | Шестигранная шлицевая гайка M18x1,5 |
Загрузка ...
|
|
| 3 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 4 | FT250.31.019 | drawbar joint assembly (left) |
Загрузка ...
|
|
| 5 | GB/T6171 | Гайка М20х1.5 |
Загрузка ...
|
|
| 6 | FT250.31.126 | longitudinal drawbar |
Загрузка ...
|
|
| 7 | GB/T6173 | Nut |
Загрузка ...
|
|
| 8 | FT250.31.020 | drawbar joint assembly (right) |
Загрузка ...
|
|
| 9 | FT250.31.033 | right cross drawbar assembly |
Загрузка ...
|
|
| 10 | GB/T6171 | Гайка М20х1.5 |
Загрузка ...
|
|
| 11 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 12 | FT400.31.137 | Cross drawbar clip |
Загрузка ...
|
|
| 13 | FT250.31.150 | cross outer drawbar |
Загрузка ...
|
|
| 14 | GB/T5785 | Болт М20х1.5x125 |
Загрузка ...
|
|
| 15 | FT250.31.032 | left cross drawbar assembly |
Загрузка ...
|
|
| 16 | GB/T6173 | Nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
