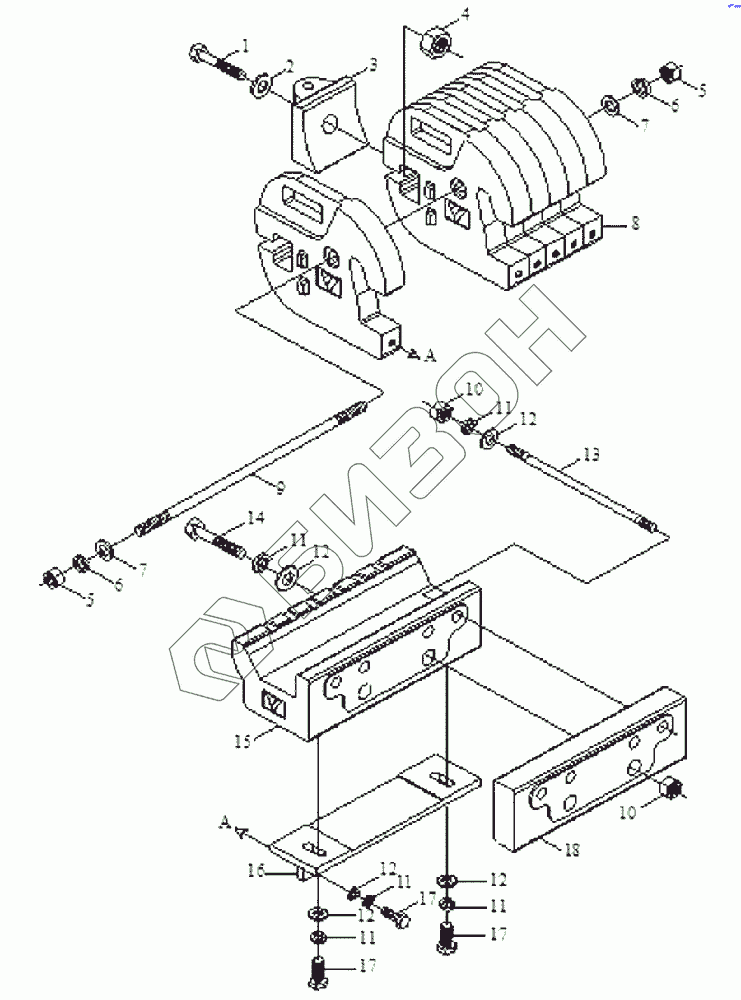

Графический каталог запасных частей к технике: Foton Europard 25. Front ballast assembly
FT250.74A.002
FT250.74A.001
1
2
3
4
5
5
6
6
7
7
8
9
10
10
11
11
11
11
11
12
12
12
12
12
13
14
15
16
17
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT250.74A.002 | FT250.74A.002 | front ballast frame assembly |
Загрузка ...
|
|
| FT250.74A.001 | FT250.74A.001 | Front ballast assembly |
Загрузка ...
|
|
| 1 | GB/T5785 | Болт М20х1.5x125 |
Загрузка ...
|
|
| 2 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 3 | FT300.74A.110 | draw clevis |
Загрузка ...
|
|
| 4 | FT650.74.108 | draw nut |
Загрузка ...
|
|
| 5 | GB/T6170 | Гайка М6 |
Загрузка ...
|
|
| 6 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 7 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 8 | FT250.74A.106 | front ballast |
Загрузка ...
|
|
| 9 | FT300.74A.108 | Connecting bolt |
Загрузка ...
|
|
| 10 | GB/T6170 | Гайка М6 |
Загрузка ...
|
|
| 11 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 12 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 13 | GB/T899 | Doube end stud AM12-M12x1.25x50-8.8-A2L |
Загрузка ...
|
|
| 14 | GB/T5781 | Bolt |
Загрузка ...
|
|
| 15 | FT250.74A.105 | front ballast frame |
Загрузка ...
|
|
| 16 | FT250.74A.107 | fixed frame |
Загрузка ...
|
|
| 17 | GB/T5781 | Bolt |
Загрузка ...
|
|
| 18 | FT250.74B.110 | ballast |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
