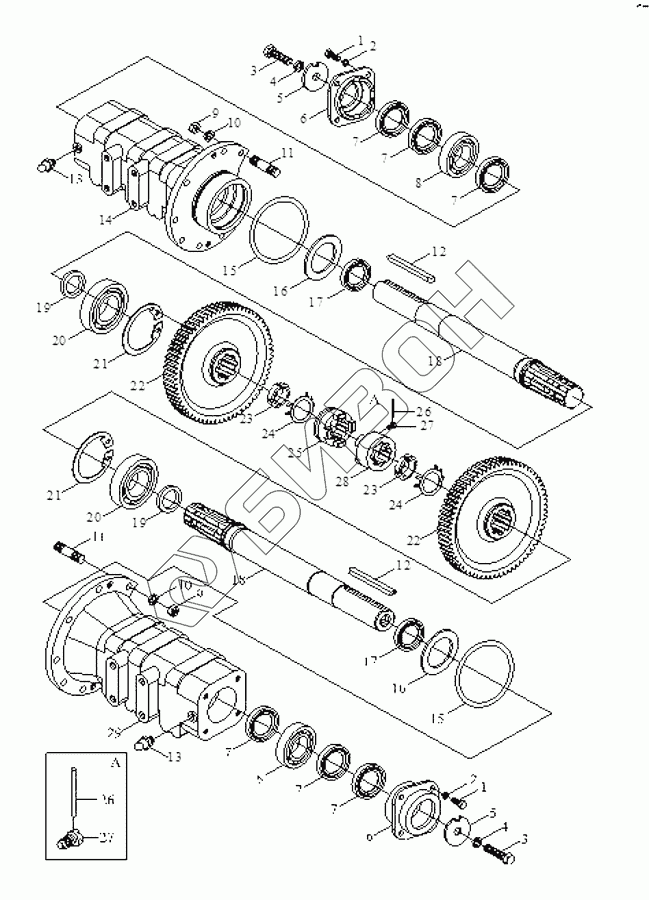

Графический каталог запасных частей к технике: Foton Europard 25. Gearbox assembly-6
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
26
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT250.37B.226 | FT250.37B.226 | left sleeve for driving axle |
Загрузка ...
|
|
| FT250.37B.212 | FT250.37B.212 | driving axle |
Загрузка ...
|
|
| FT250.37B.217 | FT250.37B.217 | right sleeve for driving axle |
Загрузка ...
|
|
| 1 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 2 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 3 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 4 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 5 | FT250.37.216 | circlip |
Загрузка ...
|
|
| 6 | FT250.37.214 | bearing cover,driving axle |
Загрузка ...
|
|
| 7 | GB/T9877.1 | Уплотнение В60х85х7 |
Загрузка ...
|
|
| 8 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 9 | GB/T6171 | Гайка М20х1.5 |
Загрузка ...
|
|
| 10 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 11 | GB/T898 | Double end stud GM12-M12x1.25x40-8.8-A2L |
Загрузка ...
|
|
| 12 | FT250.37.215 | flat key |
Загрузка ...
|
|
| 13 | JB/T7940.1 | Масленка M10x1 |
Загрузка ...
|
|
| 14 | FT250.37.217 | right sleeve for driving axle |
Загрузка ...
|
|
| 15 | GB/T3452.1 | Кольцо типа "О" 145x3.55 |
Загрузка ...
|
|
| 16 | FT250.37.242 | oil seal ring |
Загрузка ...
|
|
| 17 | GB/T9877.1 | Уплотнение В60х85х7 |
Загрузка ...
|
|
| 18 | FT250.37.212 | driving axle |
Загрузка ...
|
|
| 19 | FT250.37.218 | bearing circlip |
Загрузка ...
|
|
| 20 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 21 | GB/T893.1 | Кольцо установочное для отверстия 110 |
Загрузка ...
|
|
| 22 | FT250.37.210 | final drive driven gear |
Загрузка ...
|
|
| 23 | GB/T812 | Round nut |
Загрузка ...
|
|
| 24 | GB/T858 | Nut stop washer45 |
Загрузка ...
|
|
| 25 | FT250.37.261 | right mesh |
Загрузка ...
|
|
| 26 | GB/T343 | Low carbon steel wire SZ-1.40 |
Загрузка ...
|
|
| 27 | FT250.37.264 | locking bolt |
Загрузка ...
|
|
| 28 | FT250.37.265 | left mesh |
Загрузка ...
|
|
| 29 | FT250.37.226 | left sleeve for driving axle |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
