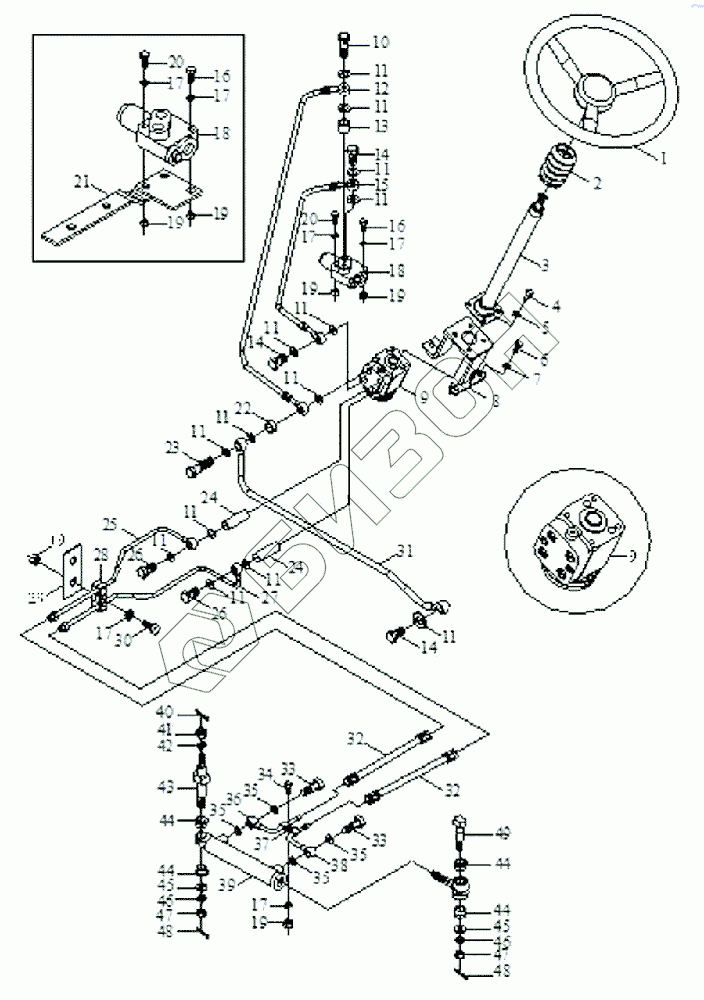

Графический каталог запасных частей к технике: Foton Europard 25. Hydraulic steering wheel assembly
FT250.40A.001
1
2
3
4
5
6
7
8
9
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
13
14
14
15
16
16
17
17
17
17
17
17
18
18
19
19
19
19
19
19
20
20
21
22
23
24
24
25
26
26
27
28
29
30
31
32
32
33
33
34
35
35
35
35
36
37
38
39
40
41
42
43
44
44
44
44
45
45
46
46
47
47
48
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT250.40A.001 | FT250.40A.001 | Hydraulic steering wheel assembly |
Загрузка ...
|
|
| 1 | FT220.40.015 | steering wheel assembly |
Загрузка ...
|
|
| 2 | FT220.40.301 | steering lever cover |
Загрузка ...
|
|
| 3 | FT250.40.029 | steering column assembly |
Загрузка ...
|
|
| 4 | GB/T5781 | Bolt |
Загрузка ...
|
|
| 5 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 6 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 7 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 8 | FT254.40.011 | steering wheel bracket weldment |
Загрузка ...
|
|
| 9 | FT254.40.028 | hydraulic steering wheel assembly |
Загрузка ...
|
|
| 10 | FT354.40C.119 | Hollow short bolt |
Загрузка ...
|
|
| 11 | JB/T982 | Шайба комбинированная 27 |
Загрузка ...
|
|
| 12 | FT254.40.018 | oil inlet pipe assembly, steering wheel |
Загрузка ...
|
|
| 13 | FT354.40C.108 | Short coupling pipe |
Загрузка ...
|
|
| 14 | FT254.40.102 | hollow bolt |
Загрузка ...
|
|
| 15 | FT254.40.020 | oil return pipe assembly,distributing valve |
Загрузка ...
|
|
| 16 | GB/T5782 | Болт M12x50 |
Загрузка ...
|
|
| 17 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 18 | FT254.40.030 | one-way stable distrbuting valve |
Загрузка ...
|
|
| 19 | GB/T6170 | Гайка М6 |
Загрузка ...
|
|
| 20 | GB/T5782 | Болт M12x50 |
Загрузка ...
|
|
| 21 | FT254.40.013 | distributing valve bracket weldment |
Загрузка ...
|
|
| 22 | FT254.40.127 | sleeve |
Загрузка ...
|
|
| 23 | FT254.40.106 | hollow bolt |
Загрузка ...
|
|
| 24 | FT250.40A.105 | coupling pipe |
Загрузка ...
|
|
| 25 | FT250.40A.017 | left oil outlet pipe assembly assembly,hydraulic cylinder |
Загрузка ...
|
|
| 26 | FT250.40A.106 | hollow bolt |
Загрузка ...
|
|
| 27 | FT250.40A.016 | right oil outlet pipe assembly assembly,hydraulic cylinder |
Загрузка ...
|
|
| 28 | FT354.40C.121 | double pipe clip |
Загрузка ...
|
|
| 29 | FT250.40A.104 | bracket |
Загрузка ...
|
|
| 30 | GB/T5781 | Bolt |
Загрузка ...
|
|
| 31 | FT254.40.031 | oil return pipe assembly |
Загрузка ...
|
|
| 32 | FT654.40.029 | left pipe assembly,hydraulic cylinder |
Загрузка ...
|
|
| 33 | FT354.40E.172 | hollow bolt |
Загрузка ...
|
|
| 34 | GB/T5781 | Bolt |
Загрузка ...
|
|
| 35 | JB/T982 | Шайба комбинированная 27 |
Загрузка ...
|
|
| 36 | FT250.40A.033 | left undue pipe assembly,hydraulic cylinder |
Загрузка ...
|
|
| 37 | FT254.40.128 | double pipe clip |
Загрузка ...
|
|
| 38 | FT250.40A.032 | right undue pipe assembly,hydraulic cylinder |
Загрузка ...
|
|
| 39 | FT250.40A.022 | steering hydraulic cylinder assembly |
Загрузка ...
|
|
| 40 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 41 | GB/T9459 | Шестигранная шлицевая гайка M18x1,5 |
Загрузка ...
|
|
| 42 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 43 | FT250.40A.101 | clevis pin with head,hydraulic cylinder |
Загрузка ...
|
|
| 44 | FT250.40A.102 | washer |
Загрузка ...
|
|
| 45 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 46 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 47 | GB/T6179 | hexagon thin slotted nut-style I product grade C,M12-Zn.Dv |
Загрузка ...
|
|
| 48 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 49 | FT250.40A.103 | clevis pin with head,hydraulic cylinder |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
