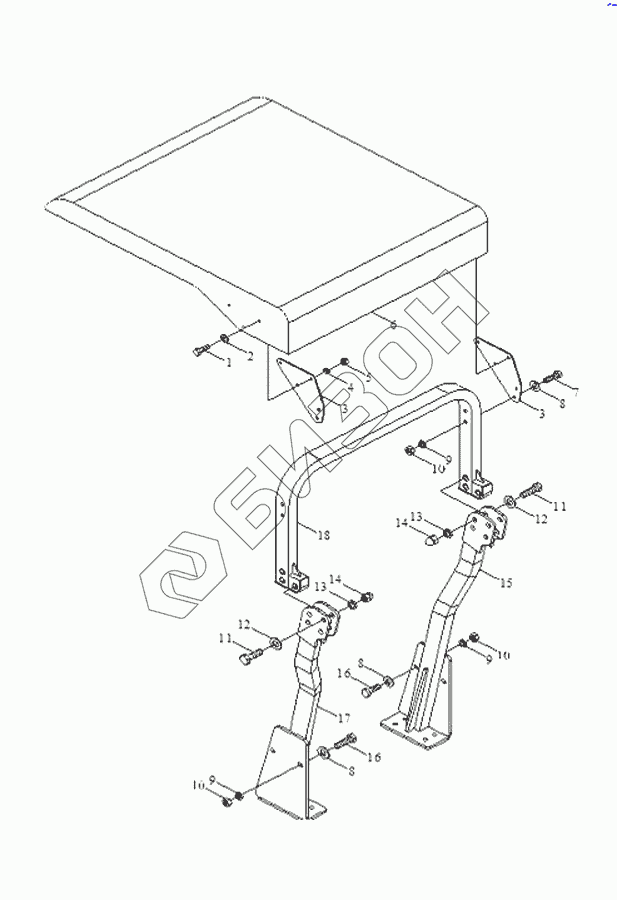

Графический каталог запасных частей к технике: Foton Europard 25. Safety frame assembly
1
2
2
3
4
5
6
7
8
8
8
9
9
9
10
10
10
11
11
12
12
13
13
14
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT250.46.001a | FT250.46.001a | Safety frame assembly |
Загрузка ...
|
|
| 1 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 2 | GB/T95 | Шайба 14 |
Загрузка ...
|
|
| 3 | FT250.46.106 | fixing plate for sunshade |
Загрузка ...
|
|
| 4 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 5 | GB/T6170 | Гайка М6 |
Загрузка ...
|
|
| 6 | FT300.46.012 | Sunshade assembly |
Загрузка ...
|
|
| 7 | GB/T5782 | Болт M12x50 |
Загрузка ...
|
|
| 8 | GB/T95 | Шайба 14 |
Загрузка ...
|
|
| 9 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 10 | GB/T6170 | Гайка М6 |
Загрузка ...
|
|
| 11 | GB/T5782 | Болт M12x50 |
Загрузка ...
|
|
| 12 | GB/T95 | Шайба 14 |
Загрузка ...
|
|
| 13 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 14 | GB/T802 | Acorn nut M16 |
Загрузка ...
|
|
| 15 | FT250.46.013 | left support beam weldment |
Загрузка ...
|
|
| 16 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 17 | FT250.46.014 | right support beam weldment |
Загрузка ...
|
|
| 18 | FT250.46.011 | upper cross beam weldment |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
