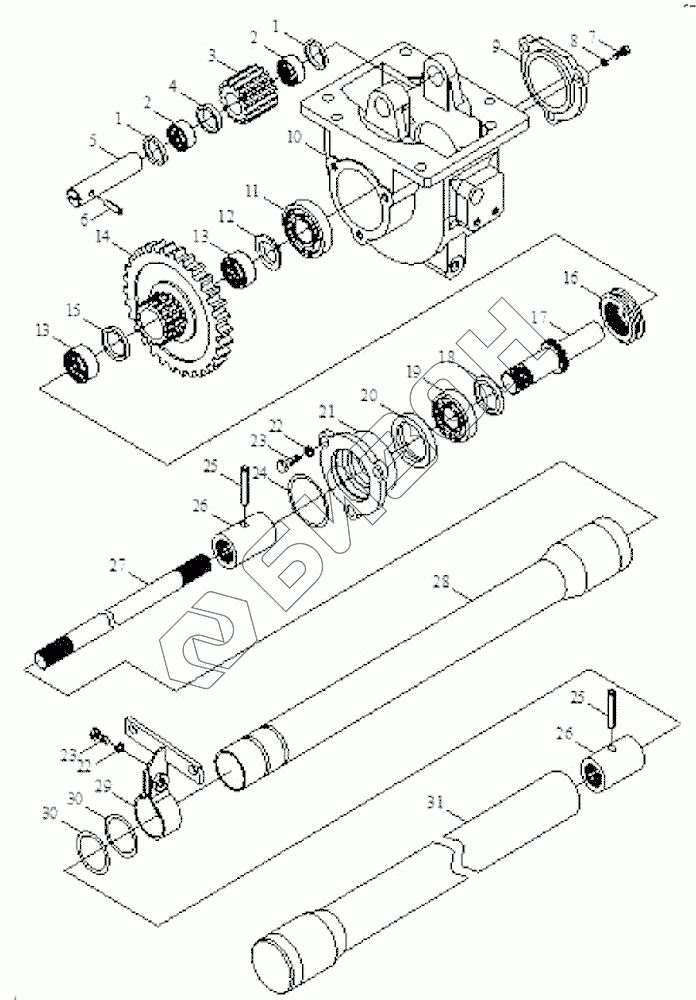

Графический каталог запасных частей к технике: Foton Europard 25. Transfer case assembly-1
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
25
26
26
27
28
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT224.42.001 | FT224.42.001 | transfer case assembly |
Загрузка ...
|
|
| FT224.42.013 | FT224.42.013 | rear sleeve weldment |
Загрузка ...
|
|
| FT224.42.114 | FT224.42.114 | transmission shaft |
Загрузка ...
|
|
| FT254.42.001 | FT254.42.001 | Transfer case assembly |
Загрузка ...
|
|
| 1 | FT254.42.115 | thrust ring of intermediate shaft |
Загрузка ...
|
|
| 2 | GB/T5846 | Needle roller bearing |
Загрузка ...
|
|
| 3 | FT254.42.118 | intermediate gear,transfer case |
Загрузка ...
|
|
| 4 | FT254.42.117 | sleeve of needle roller bearing,intermediate shaft |
Загрузка ...
|
|
| 5 | FT254.42.116 | intermediate shaft |
Загрузка ...
|
|
| 6 | GB/T879 | Spring type straight |
Загрузка ...
|
|
| 7 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 8 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 9 | FT254.42.105 | rear bearing cover |
Загрузка ...
|
|
| 10 | FT254.42.101 | transfer case housing |
Загрузка ...
|
|
| 11 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 12 | FT254.42.107 | rear thrust ring,output shaft |
Загрузка ...
|
|
| 13 | GB/T5846 | Needle roller bearing |
Загрузка ...
|
|
| 14 | FT254.42.104 | driven gear,transfer case |
Загрузка ...
|
|
| 15 | FT254.42.108 | sleeve of needle roller bearing,output shaft |
Загрузка ...
|
|
| 16 | FT254.42.103 | meshing sleeve |
Загрузка ...
|
|
| 17 | FT254.42.102 | output shaft |
Загрузка ...
|
|
| 18 | FT254.42.109 | front thrust ring,output shaft |
Загрузка ...
|
|
| 19 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 20 | JB2600-82 | oil seal SG30x45x8 |
Загрузка ...
|
|
| 21 | FT254.42.111 | front bearing cover |
Загрузка ...
|
|
| 22 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 23 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 24 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 25 | GB/T879 | Spring type straight |
Загрузка ...
|
|
| 26 | FT254.42.113 | spline housing |
Загрузка ...
|
|
| 27 | FT254.42.114 | transmission shaft |
Загрузка ...
|
|
| 28 | FT254.42.011 | rear sleeve weldment |
Загрузка ...
|
|
| 29 | FT254.42.012 | bracket weldment for sleeve |
Загрузка ...
|
|
| 30 | GB/T3452.1 | Кольцо типа "О" 145x3.55 |
Загрузка ...
|
|
| 31 | FT254.42.013 | rear sleeve weldment |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
