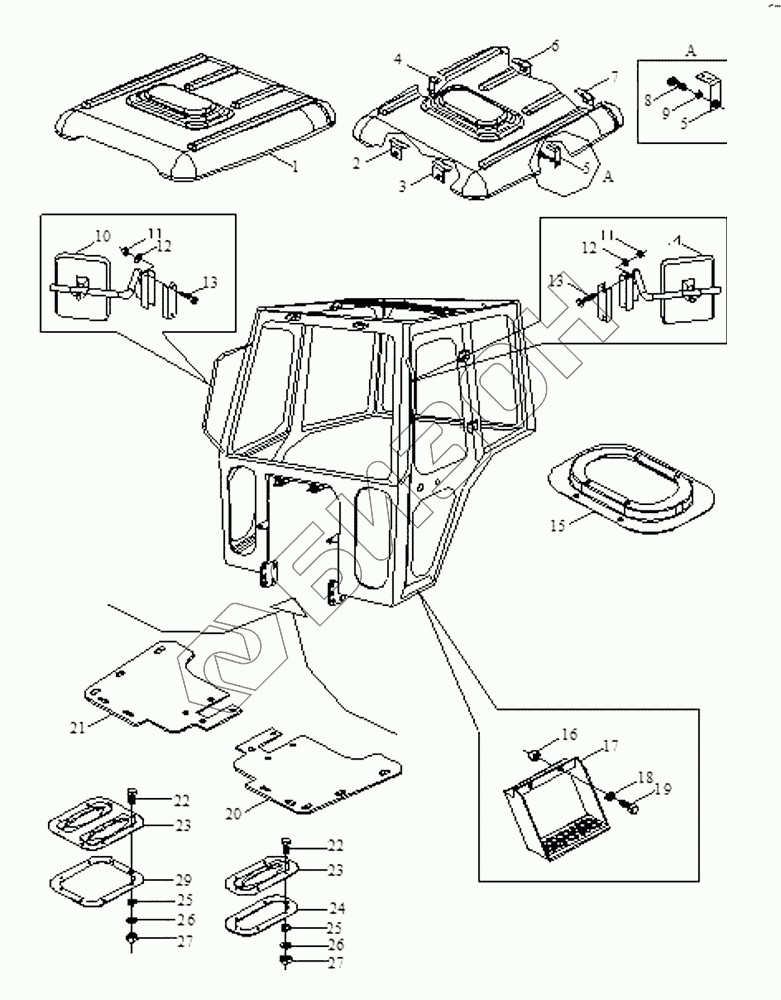

Графический каталог запасных частей к технике: Foton Europard 40. Driver's Cab Assembly
1
2
3
4
5
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
17
18
19
20
21
22
22
23
23
24
25
25
26
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | FT300.45.030 | Upper cover weldment |
Загрузка ...
|
|
| 2 | FT300.45.306 | Front plank of upper cover, right |
Загрузка ...
|
|
| 3 | FT300.45.305 | Front plank of upper cover, left |
Загрузка ...
|
|
| 4 | FT300.45.308 | Middle plank of upper cover, right |
Загрузка ...
|
|
| 5 | FT300.45.307 | Middle plank of upper cover, left |
Загрузка ...
|
|
| 6 | FT300.45.310 | Rear plank of upper cover, right |
Загрузка ...
|
|
| 7 | FT300.45.309 | Rear plank of upper cover, left |
Загрузка ...
|
|
| 8 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 9 | GB93 | Washer |
Загрузка ...
|
|
| 10 | FT65.45.059 | Right rear-view mirror |
Загрузка ...
|
|
| 11 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 12 | GB/T95 | Шайба 14 |
Загрузка ...
|
|
| 13 | GB/T819 | Cross recessed countersunk head screw |
Загрузка ...
|
|
| 14 | FT65.45.058 | Rear-view mirror, left |
Загрузка ...
|
|
| 15 | FT300.45.303 | Fan housing |
Загрузка ...
|
|
| 16 | GB6170 | Nut |
Загрузка ...
|
|
| 17 | FT300.45.017 | Pedal assembly, left |
Загрузка ...
|
|
| 17 | FT300.45.018 | Pedal assembly, right |
Загрузка ...
|
|
| 18 | GB93 | Washer |
Загрузка ...
|
|
| 19 | GB/T5782 | Болт M12x50 |
Загрузка ...
|
|
| 20 | FT300.45.131 | Front floor, left |
Загрузка ...
|
|
| 21 | FT300.45.141 | Frame welding, left door |
Загрузка ...
|
|
| 22 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 23 | FT300.45.133 | Dust cover of clutch pedal |
Загрузка ...
|
|
| 24 | FT300.45.134 | Dust cover of clutch pedal layer |
Загрузка ...
|
|
| 25 | GB93 | Washer |
Загрузка ...
|
|
| 26 | GB97.1 | Washer 5 |
Загрузка ...
|
|
| 27 | GB6170 | Nut |
Загрузка ...
|
|
| 28 | FT300.45.143 | Dust cover of brake pedal |
Загрузка ...
|
|
| 29 | FT300.45.144 | Dust cover of brake pedal layer |
Загрузка ...
|
