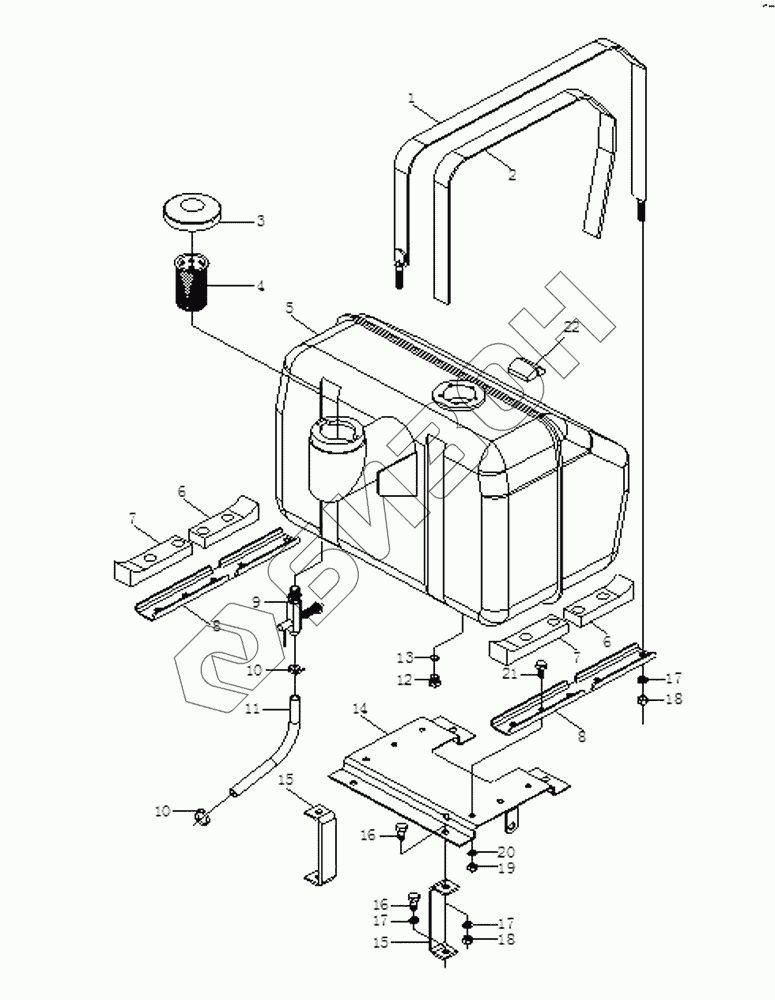

Графический каталог запасных частей к технике: Foton Europard 40. Fuel Tank and Bracket Assembly
FT300.50.001
1
2
3
4
5
5
6
6
7
7
8
8
9
10
10
11
11
12
13
14
14
15
15
16
16
17
17
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT300.50.001 | FT300.50.001 | Fuel tank and bracket assembly |
Загрузка ...
|
|
| 1 | FT300.50.014 | Fuel tank binding strip assembly |
Загрузка ...
|
|
| 2 | FT404.50.114 | Rubber washer for binding strip, main fuel tank |
Загрузка ...
|
|
| 3 | FT65.50.022 | Oil filler cap assembly |
Загрузка ...
|
|
| 4 | FT65.50.023 | Filter screen assembly |
Загрузка ...
|
|
| 5 | FT300.50.033 | Fuel tank weldment assembly |
Загрузка ...
|
|
| 5 | FT400.50.011 | Fuel tank weldment assembly |
Загрузка ...
|
|
| 6 | FT300.50.111 | Rear rubber washer |
Загрузка ...
|
|
| 7 | FT300.50.110 | Front rubber washer |
Загрузка ...
|
|
| 8 | FT300.50.125 | Bracket of fuel tank |
Загрузка ...
|
|
| 9 | FT300.50.033 | Fuel tank weldment assembly |
Загрузка ...
|
|
| 10 | ZBJ15001 | Clamp |
Загрузка ...
|
|
| 11 | FT400.50.104 | Fuel transfer pipe |
Загрузка ...
|
|
| 11 | FT300.50.104 | Fuel transfer pipe |
Загрузка ...
|
|
| 12 | FT65.50.226 | Plug |
Загрузка ...
|
|
| 13 | JB/T982 | Шайба комбинированная 27 |
Загрузка ...
|
|
| 14 | FT300.50.124 | Plate for fuel tank |
Загрузка ...
|
|
| 14 | FT300.50B.124 | Plate for fuel tank |
Загрузка ...
|
|
| 15 | FT300.50.123 | U-bracket |
Загрузка ...
|
|
| 16 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 17 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 18 | GB/T6170 | Гайка М6 |
Загрузка ...
|
|
| 19 | GB/T6170 | Гайка М6 |
Загрузка ...
|
|
| 20 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 21 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 22 | FT300.50.112 | Rubber pad |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
