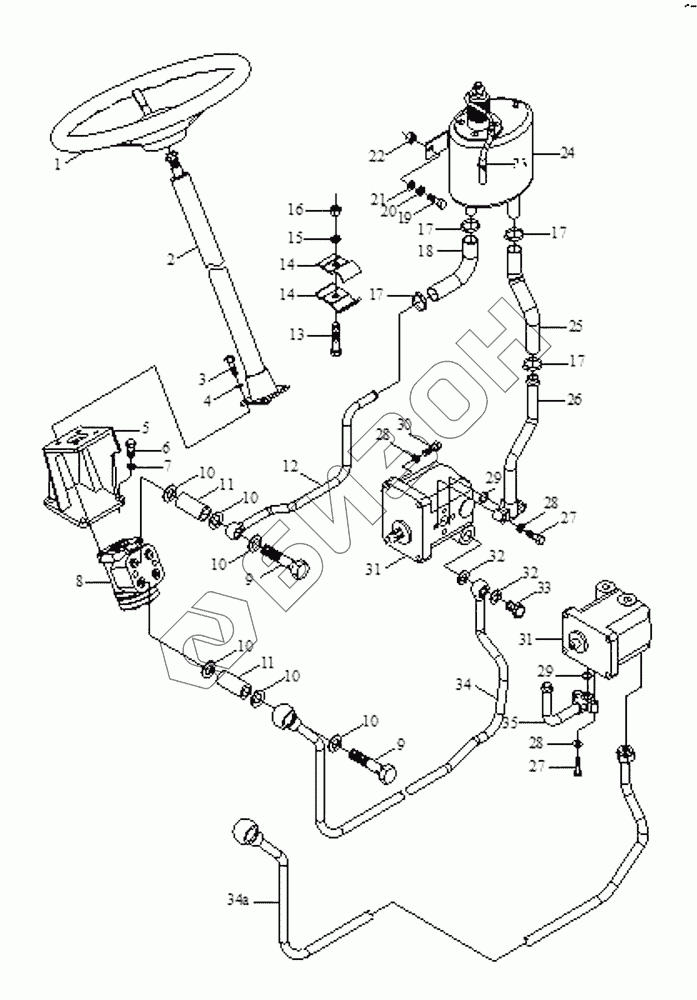

Графический каталог запасных частей к технике: Foton Europard 40. Hydraulic Steering Wheel Assembly
1
2
3
4
5
6
7
8
9
9
10
10
10
10
10
10
11
11
12
12
12
12
13
14
14
15
16
17
17
17
17
18
19
20
21
22
23
24
25
25
25
26
26
27
27
28
28
28
29
29
30
31
31
31
31
31
32
32
33
34
34
34
34
34
34
34
34
34
35
35
35
35
35
340
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT354.40E.001 | FT354.40E.001 | Hydraulic Steering Wheel Assembly |
Загрузка ...
|
|
| FT354.40F.001 | FT354.40F.001 | Hydraulic Steering Wheel Assembly |
Загрузка ...
|
|
| FT454.40.001 | FT454.40.001 | Hydraulic Steering Wheel Assembly |
Загрузка ...
|
|
| FT454.40X.001 | FT454.40X.001 | Hydraulic Steering Wheel Assembly |
Загрузка ...
|
|
| FT404.40C.001 | FT404.40C.001 | Hydraulic Steering Wheel Assembly |
Загрузка ...
|
|
| FT404.40E.001 | FT404.40E.001 | Hydraulic Steering Wheel Assembly |
Загрузка ...
|
|
| FT404.40F.001 | FT404.40F.001 | Hydraulic Steering Wheel Assembly |
Загрузка ...
|
|
| FT400.40C.001 | FT400.40C.001 | Hydraulic Steering Wheel Assembly |
Загрузка ...
|
|
| FT350.40C.001 | FT350.40C.001 | Hydraulic Steering Wheel Assembly |
Загрузка ...
|
|
| FT304.40E.001 | FT304.40E.001 | Hydraulic Steering Wheel Assembly |
Загрузка ...
|
|
| FT304.40F.001 | FT304.40F.001 | Hydraulic Steering Wheel Assembly |
Загрузка ...
|
|
| FT304.40L.001 | FT304.40L.001 | Hydraulic Steering Wheel Assembly |
Загрузка ...
|
|
| FT354.40C.001 | FT354.40C.001 | Hydraulic Steering Wheel Assembly |
Загрузка ...
|
|
| FT400.40X.001 | FT400.40X.001 | Hydraulic Steering Wheel Assembly |
Загрузка ...
|
|
| 1 | FT400.40.016 | Steering wheel assembly |
Загрузка ...
|
|
| 2 | FT354.40C.016 | Steering tube column assembly |
Загрузка ...
|
|
| 3 | GB/T6170 | Гайка М6 |
Загрузка ...
|
|
| 4 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 5 | FT354.40C.111 | Steering strut |
Загрузка ...
|
|
| 6 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 7 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 8 | FT354.40C.015 | Hydraulic steering wheel assembly |
Загрузка ...
|
|
| 9 | FT354.40C.102 | Long hollow bolt |
Загрузка ...
|
|
| 10 | JB/T982 | Шайба комбинированная 27 |
Загрузка ...
|
|
| 11 | FT354.40C.109 | Long pipe |
Загрузка ...
|
|
| 12 | FT354.40C.021 | Oil return outlet pipe weldment |
Загрузка ...
|
|
| 12 | FT400.40X.021 | Oil return outlet pipe weldment |
Загрузка ...
|
|
| 12 | FT404.40C.021 | Oil return outlet pipe weldment |
Загрузка ...
|
|
| 12 | FT304.40L.021 | Oil return outlet pipe weldment |
Загрузка ...
|
|
| 13 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 14 | FT354.40C.120 | Clip, oil pipe |
Загрузка ...
|
|
| 15 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 16 | GB/T6170 | Гайка М6 |
Загрузка ...
|
|
| 17 | ZBJ15001 | Clamp |
Загрузка ...
|
|
| 18 | FT354.40C.107 | Return oil hose |
Загрузка ...
|
|
| 19 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 20 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 21 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 22 | GB/T6170 | Гайка М6 |
Загрузка ...
|
|
| 23 | ZD1403.5 | Plastic belt can loose |
Загрузка ...
|
|
| 24 | FT354.40C.011 | Steering tank and breather assembly |
Загрузка ...
|
|
| 25 | FT354.40C.103 | Oil outlet hose |
Загрузка ...
|
|
| 25 | FT400.40X.104 | Oil outlet hose |
Загрузка ...
|
|
| 25 | FT404.40C.104 | Oil outlet hose |
Загрузка ...
|
|
| 26 | FT354.40C.022 | Oil suction pipe weldment |
Загрузка ...
|
|
| 26 | FT354.40C.022 | Oil suction pipe weldment |
Загрузка ...
|
|
| 27 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 28 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 29 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 30 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 31 | FT354.40J.011 | Constant overflow pump |
Загрузка ...
|
|
| 31 | FT404.40C.030 | Constant overflow pump |
Загрузка ...
|
|
| 31 | FT354.40C.023 | Constant overflow pump |
Загрузка ...
|
|
| 31 | FT304.40L.023 | Constant overflow pump |
Загрузка ...
|
|
| 32 | JB/T982 | Шайба комбинированная 27 |
Загрузка ...
|
|
| 33 | FT650.40.105 | Hollow bolt -2 |
Загрузка ...
|
|
| 34 | FT400.40C.020 | Oil outlet pipe weldment |
Загрузка ...
|
|
| 34 | FT454.40.020 | Oil outlet pipe weldment |
Загрузка ...
|
|
| 34 | FT404.40E.020 | Oil outlet pipe weldment |
Загрузка ...
|
|
| 34 | FT400.40X.020 | Oil outlet pipe weldment |
Загрузка ...
|
|
| 34 | FT354.40E.020 | Oil outlet pipe weldment |
Загрузка ...
|
|
| 34 | FT350.40C.020 | Oil outlet pipe weldment |
Загрузка ...
|
|
| 34 | FT304.40C.020 | Oil outlet pipe weldment |
Загрузка ...
|
|
| 34 | FT304.40L.020 | Oil outlet pipe weldment |
Загрузка ...
|
|
| 34 | FT354.40C.020 | Oil outlet pipe weldment |
Загрузка ...
|
|
| 35 | FT400.40X.011 | Oil outlet pipe weldment |
Загрузка ...
|
|
| 35 | FT400.40C.011 | Steering cylinder assembly |
Загрузка ...
|
|
| 35 | FT404.40C.011 | Oil outlet pipe weldment |
Загрузка ...
|
|
| 35 | FT304.40L.011 | Oil outlet pipe weldment |
Загрузка ...
|
|
| 35 | FT354.40C.022 | Oil suction pipe weldment |
Загрузка ...
|
|
| 340 | FT400.40X.020 | Oil outlet pipe weldment |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
