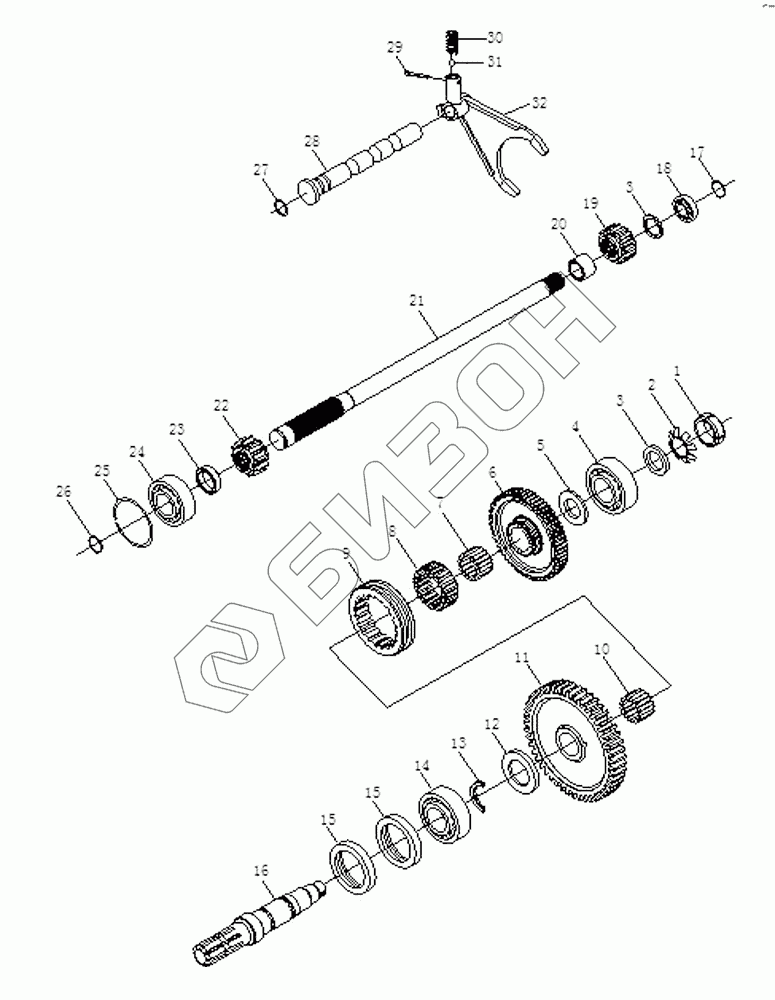

Графический каталог запасных частей к технике: Foton Europard 40. PTO Shaft Assembly
1
2
3
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
15
16
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T812 | Round nut |
Загрузка ...
|
|
| 2 | GB/T858 | Nut stop washer45 |
Загрузка ...
|
|
| 3 | FT300.41.122 | Washer |
Загрузка ...
|
|
| 4 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 5 | FT300.41C.118 | Front stop ring, output shaft |
Загрузка ...
|
|
| 6 | FT300.41C.105 | Driven small gear,PTO |
Загрузка ...
|
|
| 7 | GB/T5846 | Needle roller bearing |
Загрузка ...
|
|
| 8 | FT300.41C.117 | Engaging seat, PTO |
Загрузка ...
|
|
| 9 | FT300.41C.116 | Engaging sleeve, PTO |
Загрузка ...
|
|
| 10 | GB/T5846 | Needle roller bearing |
Загрузка ...
|
|
| 11 | FT300.41C.103 | Driven big gear,PTO |
Загрузка ...
|
|
| 11 | FT300.41D.103 | Driven big gear,PTO |
Загрузка ...
|
|
| 11 | FT400.41D.103 | Driven big gear,PTO |
Загрузка ...
|
|
| 12 | FT300.41C.114 | Rear stop ring |
Загрузка ...
|
|
| 13 | FT300.41C.119 | Semi stop ring, output shaft |
Загрузка ...
|
|
| 14 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 15 | GB/T9877.1 | Уплотнение В60х85х7 |
Загрузка ...
|
|
| 16 | FT300.41C.104A | PTOshaft(six-key) |
Загрузка ...
|
|
| 16 | FT300.41C.104 | PTOshaft |
Загрузка ...
|
|
| 17 | GB/T894.1 | Кольцо установочное 12 |
Загрузка ...
|
|
| 18 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 19 | FT300.41C.120 | High-speed gear, PTO driving gear |
Загрузка ...
|
|
| 20 | FT300.41C.121 | Spacer |
Загрузка ...
|
|
| 21 | Ft300.41.134 | Propeller shaft for PTO |
Загрузка ...
|
|
| 22 | FT300.41C.106 | Lower-speed gear,PTO driving gear |
Загрузка ...
|
|
| 22 | FT300.41D.106 | Lower-speed gear,PTO driving gear |
Загрузка ...
|
|
| 22 | FT400.41D.106 | Lower-speed gear,PTO driving gear |
Загрузка ...
|
|
| 23 | FT300.41C.113 | Rear spacer |
Загрузка ...
|
|
| 24 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 25 | GB/T305 | Thrust ring72/78.6 |
Загрузка ...
|
|
| 26 | GB/T984.1 | Circlip for shaft - type A 30 |
Загрузка ...
|
|
| 27 | GB/T3452.1 | Кольцо типа "О" 145x3.55 |
Загрузка ...
|
|
| 28 | FT300.41C.107 | Gear fork shaft, PTO |
Загрузка ...
|
|
| 29 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 30 | FT300.41C.123 | Gag spring , gear fork shaft |
Загрузка ...
|
|
| 31 | GB/T308 | Steel bal |
Загрузка ...
|
|
| 32 | FT300.41C.108 | Gearshift fork,PTO |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
