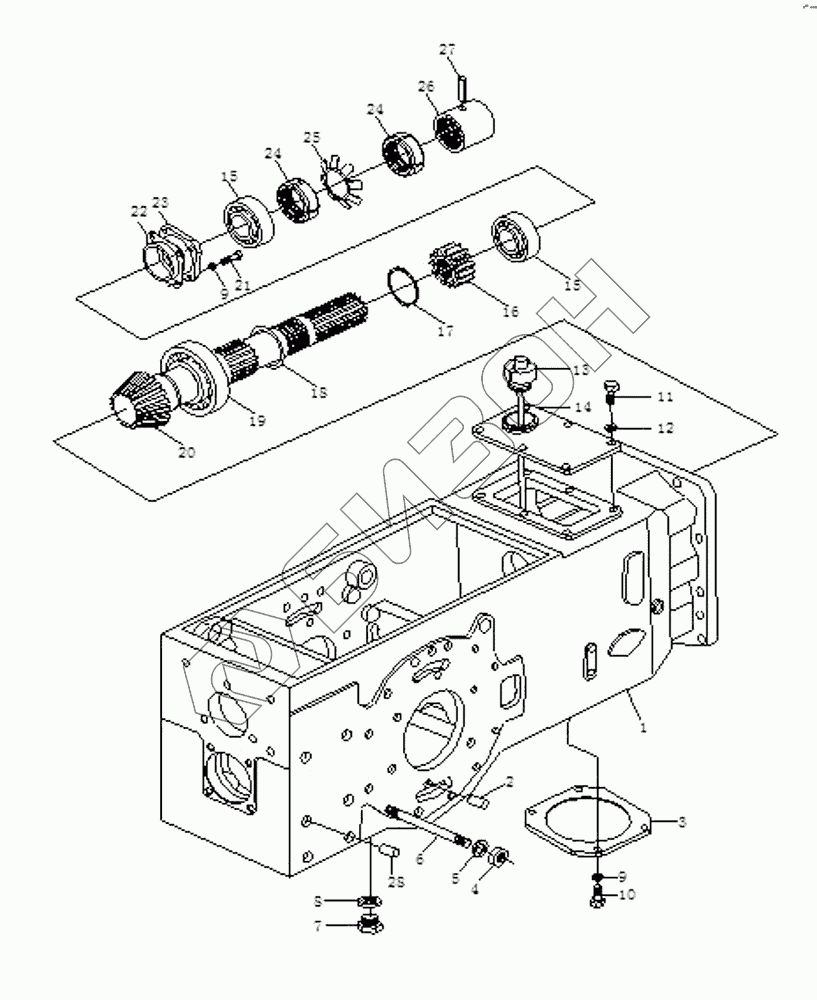

Графический каталог запасных частей к технике: Foton Europard 40. Rear Axle Assembly
1
1
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
16
17
18
19
20
20
21
22
22
22
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | FT300.38B.101 | Housing of rear axle |
Загрузка ...
|
|
| 1 | FT300.38.101 | Housing of rear axle |
Загрузка ...
|
|
| 1 | FT300.38F.101 | Housing of rear axle |
Загрузка ...
|
|
| 1 | FT300.38E.101 | Housing of rear axle |
Загрузка ...
|
|
| 2 | PinD12X28-Zn.D | Parallel pin D12X28-Zn.D |
Загрузка ...
|
|
| 3 | FT300.38.175 | Lower cover |
Загрузка ...
|
|
| 4 | GB/T6171 | Гайка М20х1.5 |
Загрузка ...
|
|
| 5 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 6 | GB/T899 | Doube end stud AM12-M12x1.25x50-8.8-A2L |
Загрузка ...
|
|
| 7 | FT65.38.026 | Oil plug |
Загрузка ...
|
|
| 8 | JB/T982 | Шайба комбинированная 27 |
Загрузка ...
|
|
| 9 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 10 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 11 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 12 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 13 | FT300.38.016a | Air plug assembly for oil input |
Загрузка ...
|
|
| 14 | FT300.38.124a | Upper cover |
Загрузка ...
|
|
| 15 | GB/T297 | Подшипник 32016 |
Загрузка ...
|
|
| 16 | FT404.38.116 | Output gear, front driving |
Загрузка ...
|
|
| 16 | FT304.38.116 | Front drive output gear |
Загрузка ...
|
|
| 17 | GB/T894.1 | Кольцо установочное 12 |
Загрузка ...
|
|
| 18 | GB/T894.1 | Кольцо установочное 12 |
Загрузка ...
|
|
| 19 | GB/T283 | Cylindrical roller bearing |
Загрузка ...
|
|
| 20 | FT300.38.115 | Small bevel gear shaft |
Загрузка ...
|
|
| 20 | FT304.38.115 | Small bevel gear shaft |
Загрузка ...
|
|
| 21 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 22 | FT300.38.118 | Adjusting shim, conical gear shaft |
Загрузка ...
|
|
| 22 | FT300.38.120 | Adjusting shim, conical gear shaft |
Загрузка ...
|
|
| 22 | FT300.38.119 | Adjusting shim, conical gear shaft |
Загрузка ...
|
|
| 23 | FT300.38.117 | Housing of bearing |
Загрузка ...
|
|
| 24 | GB/T812 | Round nut |
Загрузка ...
|
|
| 25 | GB/T858 | Nut stop washer45 |
Загрузка ...
|
|
| 26 | FT300.38.122 | Internal gear sleeve |
Загрузка ...
|
|
| 27 | GB/T879 | Spring type straight |
Загрузка ...
|
|
| 28 | GB/T119 | Straight pin B12x24 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
