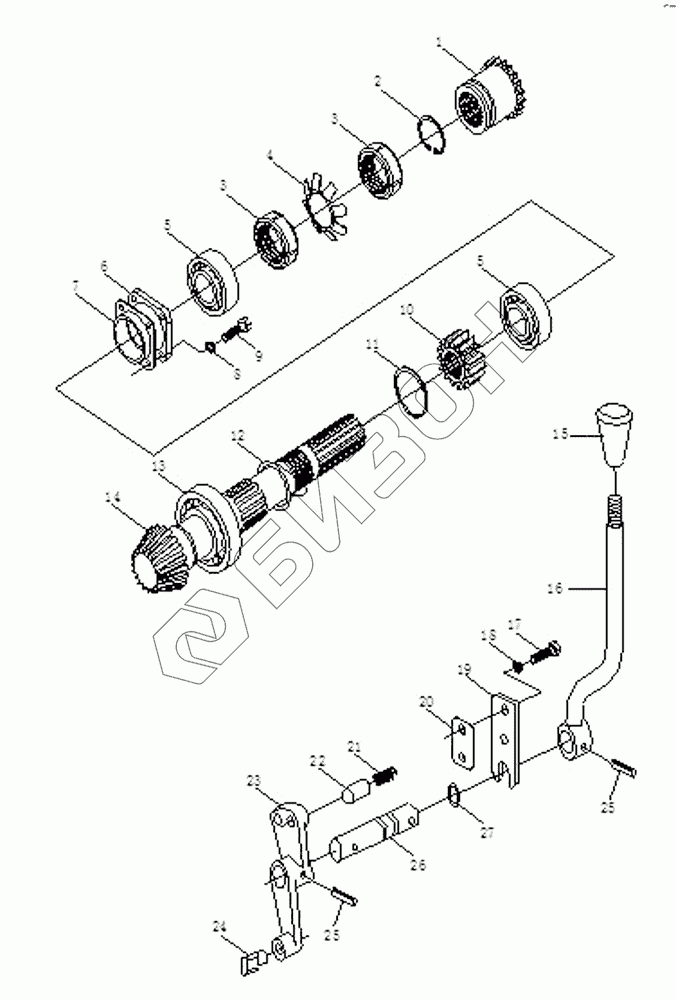

Графический каталог запасных частей к технике: Foton Europard 40. Rear Axle Assembly
1
2
3
3
4
5
5
6
7
7
7
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | FT300.38B.122 | Engaging sleeve |
Загрузка ...
|
|
| 2 | GB/T894.1 | Кольцо установочное 12 |
Загрузка ...
|
|
| 3 | GB/T812 | Round nut |
Загрузка ...
|
|
| 4 | GB/T858 | Nut stop washer45 |
Загрузка ...
|
|
| 5 | GB/T297 | Подшипник 32016 |
Загрузка ...
|
|
| 6 | FT300.38.117 | Housing of bearing |
Загрузка ...
|
|
| 7 | FT300.38.118 | Adjusting shim, conical gear shaft |
Загрузка ...
|
|
| 7 | FT300.38.119 | Adjusting shim, conical gear shaft |
Загрузка ...
|
|
| 7 | FT300.38.120 | Adjusting shim, conical gear shaft |
Загрузка ...
|
|
| 8 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 9 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 10 | FT304.38.116 | Front drive output gear |
Загрузка ...
|
|
| 10 | FT404.38.116 | Output gear, front driving |
Загрузка ...
|
|
| 11 | GB/T894.1 | Кольцо установочное 12 |
Загрузка ...
|
|
| 12 | GB/T894.1 | Кольцо установочное 12 |
Загрузка ...
|
|
| 13 | GB/T283 | Cylindrical roller bearing |
Загрузка ...
|
|
| 14 | FT300.38B.115 | Small conical gear |
Загрузка ...
|
|
| 14 | FT304.38B.115 | Small conical gear |
Загрузка ...
|
|
| 15 | FT300.38B.018 | Control lever assembly, creep gear |
Загрузка ...
|
|
| 16 | FT300.38B.017 | Control rod weldment, creep gear |
Загрузка ...
|
|
| 17 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 18 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 19 | FT300.38B.137 | Locating plate |
Загрузка ...
|
|
| 20 | FT300.38B.135 | Locating plate pin |
Загрузка ...
|
|
| 21 | FT300.37.135 | Locating spring of fork shaft |
Загрузка ...
|
|
| 22 | FT300.38B.136 | Locating pin |
Загрузка ...
|
|
| 23 | FT300.38B.138 | Gear fork, creep gear |
Загрузка ...
|
|
| 24 | FT300.38B.139 | Gear fork end, creep gear |
Загрузка ...
|
|
| 25 | GB/T879 | Spring type straight |
Загрузка ...
|
|
| 26 | FT300.38B.107 | Gear fork shaft, creep gear |
Загрузка ...
|
|
| 27 | GB3452.1 | O-seal ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
