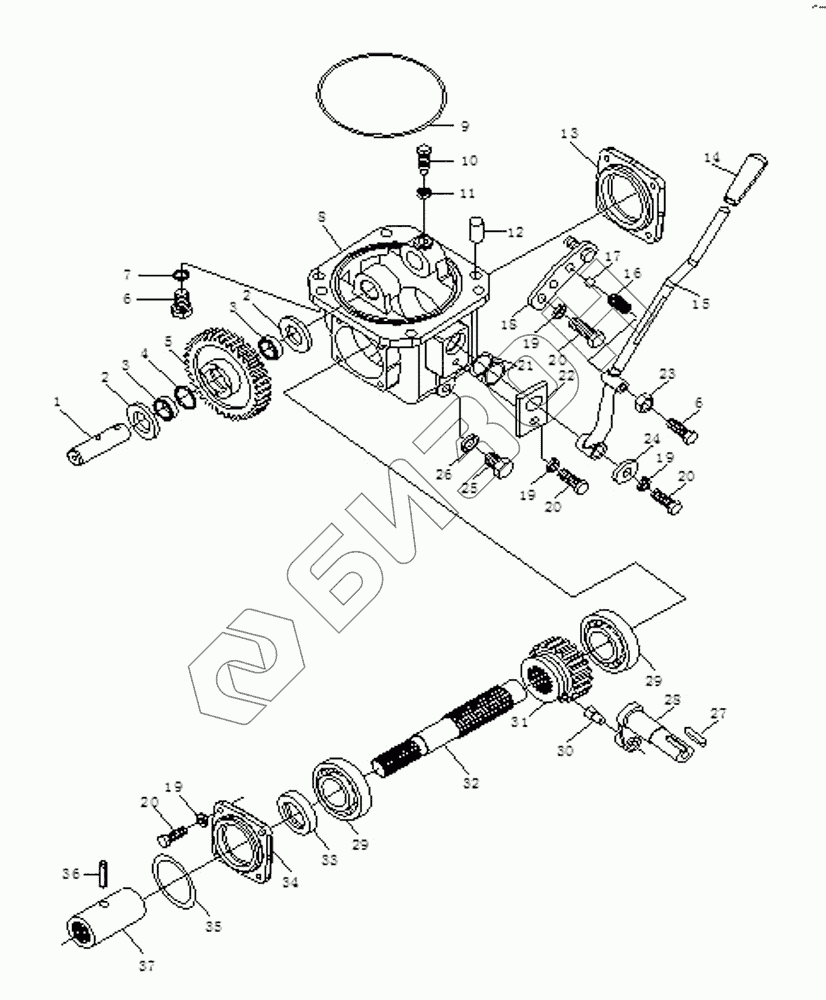

Графический каталог запасных частей к технике: Foton Europard 40. Transfer Case Assembly
FT304.42C.001a
FT304.42.001a
1
2
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
20
20
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT304.42C.001a | FT304.42C.001a | Transfer case assembly |
Загрузка ...
|
|
| FT304.42.001a | FT304.42.001a | Transfer case assembly |
Загрузка ...
|
|
| 1 | FT304.42.102 | Idler shaft |
Загрузка ...
|
|
| 2 | FT304.42.103 | Thrust collar |
Загрузка ...
|
|
| 3 | GB5846-1986 | Needle roller bearing K253117 |
Загрузка ...
|
|
| 4 | FT304.42.126 | Inner spacer of needle roller |
Загрузка ...
|
|
| 5 | FT304.42.125 | Idler of transfer case |
Загрузка ...
|
|
| 6 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 7 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 8 | FT304.42.101 | Housing of transfer case |
Загрузка ...
|
|
| 9 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 10 | FT304.42.112 | Thrust screw |
Загрузка ...
|
|
| 11 | GB/T6176 | Гайка M10х1.25 |
Загрузка ...
|
|
| 12 | GB/T119 | Straight pin B12x24 |
Загрузка ...
|
|
| 13 | FT304.42.117 | Bearing housing |
Загрузка ...
|
|
| 14 | FT304.42.134 | Handle cap |
Загрузка ...
|
|
| 15 | FT304.42.014a | Control rod weldment |
Загрузка ...
|
|
| 16 | FT304.42.124 | Positioning spring |
Загрузка ...
|
|
| 17 | GB/T308-1989 | Steel ball |
Загрузка ...
|
|
| 18 | FT304.42.114 | Locating plate |
Загрузка ...
|
|
| 19 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 20 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 21 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 22 | FT304.42.115 | Hold-down plate |
Загрузка ...
|
|
| 23 | GB/T6170 | Гайка М6 |
Загрузка ...
|
|
| 24 | FT304.42.116 | Stick |
Загрузка ...
|
|
| 25 | JB3798-1984 | Plug M12*1.5 |
Загрузка ...
|
|
| 26 | FT304.42.118 | Washer |
Загрузка ...
|
|
| 27 | GB/T1096 | Parallel pin |
Загрузка ...
|
|
| 28 | FT304.42.119 | Gear fork shaft of transhfer case |
Загрузка ...
|
|
| 29 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 30 | FT304.42.120 | Gear fork end of transhfer case |
Загрузка ...
|
|
| 31 | FT304.42.104 | Driven gear of transfer case |
Загрузка ...
|
|
| 32 | FT304.42.105 | Driven shaft of transfer case |
Загрузка ...
|
|
| 33 | GB/T9877.1 | Уплотнение В60х85х7 |
Загрузка ...
|
|
| 34 | FT304.42.106 | Bearing housing |
Загрузка ...
|
|
| 35 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 36 | GB/T894.1 | Кольцо установочное 12 |
Загрузка ...
|
|
| 37 | FT304.42.107a | Hub splines |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
