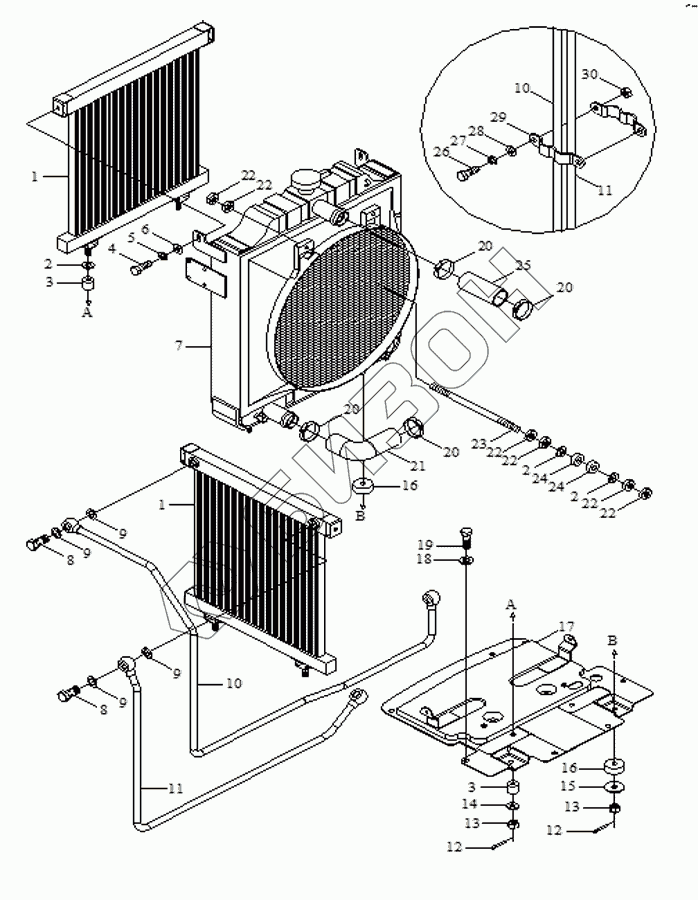

Графический каталог запасных частей к технике: Foton TA60. Cooling System Assembly-2
FT700.13B.001
1
1
2
2
2
3
3
4
5
6
7
8
8
9
9
9
9
10
10
11
11
12
12
13
13
14
15
16
16
17
18
19
20
20
20
20
21
22
22
22
22
22
23
24
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT700.13B.001 | FT700.13B.001 | cooling system assembly |
Загрузка ...
|
|
| 1 | FT700.13B.040 | oil cooler assembly |
Загрузка ...
|
|
| 2 | GB/T 95 | Washer |
Загрузка ...
|
|
| 3 | FT700.13B.111 | rubber washer |
Загрузка ...
|
|
| 4 | GB/T 5781 | Bolt |
Загрузка ...
|
|
| 5 | GB/T 93 | Washer |
Загрузка ...
|
|
| 6 | GB/T 96 | Washer |
Загрузка ...
|
|
| 7 | FT650.13.020a | radiator assembly |
Загрузка ...
|
|
| 8 | FT700.13B.130 | hollow bolt |
Загрузка ...
|
|
| 9 | JB/T 982 | Washer |
Загрузка ...
|
|
| 10 | FT700.13B.122 | oil inlet pipe assembly for oil cooler |
Загрузка ...
|
|
| 11 | FT700.13B.121 | oil outlet pipeassembly for oil cooler |
Загрузка ...
|
|
| 12 | GB/T 91 | Pin |
Загрузка ...
|
|
| 13 | GB/T 6178 | slotted nut M10 |
Загрузка ...
|
|
| 14 | FT700.13B.117 | gasket |
Загрузка ...
|
|
| 15 | FT650.13.116 | gasket |
Загрузка ...
|
|
| 16 | FT650.13.112 | Rubber washer |
Загрузка ...
|
|
| 17 | FT650.13.012 | Support weldment for water tank |
Загрузка ...
|
|
| 18 | GB/T 95 | Washer |
Загрузка ...
|
|
| 19 | GB/T 5781 | Bolt |
Загрузка ...
|
|
| 20 | ZBJ15001 | Clamp |
Загрузка ...
|
|
| 21 | FT650.13.114 | outlet hose of water tank |
Загрузка ...
|
|
| 22 | GB/T 6172.1 | nut M10-A3L |
Загрузка ...
|
|
| 23 | GB/T 953 | bolt M10x280-Q-A2L |
Загрузка ...
|
|
| 24 | FT650.13.135 | rubber washer |
Загрузка ...
|
|
| 25 | FT650.13.110 | inlet hose ofwater tank |
Загрузка ...
|
|
| 26 | GB/T 5781 | Bolt |
Загрузка ...
|
|
| 27 | GB/T 93 | Washer |
Загрузка ...
|
|
| 28 | GB/T 95 | Washer |
Загрузка ...
|
|
| 29 | FT700.13B.115 | oil pipe keeper |
Загрузка ...
|
|
| 30 | GB/T 6170 | Nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
