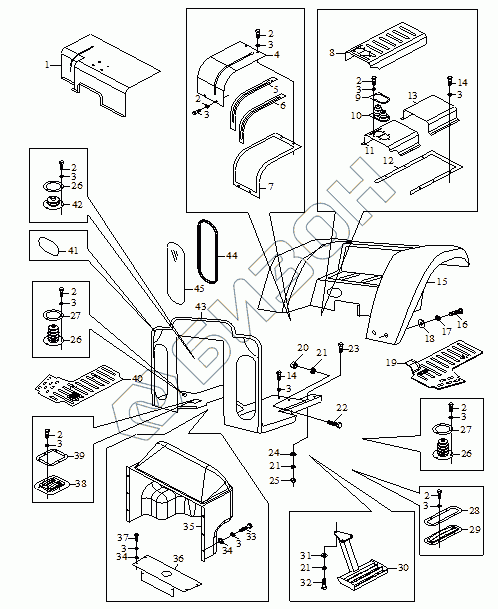

Графический каталог запасных частей к технике: Foton TA60. Detachable Floor Body Assembly (Optional)
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
21
22
23
24
25
26
26
26
27
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT654.45B.320 | FT654.45B.320 | Middle floor cushion,rear floor |
Загрузка ...
|
|
| 1 | FT65.45B.320 | Middle floor cushion,rear floor |
Загрузка ...
|
|
| 2 | Q214B0630 | Cross recessed pan head screw |
Загрузка ...
|
|
| 3 | Q40306 | Шайба пружинная |
Загрузка ...
|
|
| 4 | FT65.45.350 | Rear cover |
Загрузка ...
|
|
| 5 | Double-side | Double-side adhesive tape |
Загрузка ...
|
|
| 6 | FT65.45.384 | Packing strip of control housing,rear cover |
Загрузка ...
|
|
| 7 | FT65.45.306 | Packing strip ,rear cover |
Загрузка ...
|
|
| 8 | FT65.45B.329 | Front floor cushion |
Загрузка ...
|
|
| 9 | FT65.45.397 | Pressure plate of floor dust cap |
Загрузка ...
|
|
| 10 | FT65.45.328 | Floor dust cap |
Загрузка ...
|
|
| 11 | FT65.45.325 | Front floor cap |
Загрузка ...
|
|
| 12 | FT65.45.327 | Packing strip of front floor cap |
Загрузка ...
|
|
| 13 | FT65.45C.101 | Rear part of front floor cap |
Загрузка ...
|
|
| 14 | Q150B0618 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | FT65.45C.050 | Rear floor weldment |
Загрузка ...
|
|
| 16 | Q150B0830 | Болт |
Загрузка ...
|
|
| 17 | Q40308 | Шайба пружинная |
Загрузка ...
|
|
| 18 | Q40208 | Шайба |
Загрузка ...
|
|
| 19 | FT65.45B.302 | left floor cushion |
Загрузка ...
|
|
| 20 | Q360B10 | Шестигранная гайка второго типа |
Загрузка ...
|
|
| 21 | Q40310 | Шайба пружинная |
Загрузка ...
|
|
| 22 | Q150B1060 | Болт крепления главного цилиндра сцепления |
Загрузка ...
|
|
| 23 | Q150B10105 | Hexagon head bolt |
Загрузка ...
|
|
| 24 | Q40210 | Шайба |
Загрузка ...
|
|
| 25 | Q360B10 | Шестигранная гайка второго типа |
Загрузка ...
|
|
| 26 | FT65.45.394 | Pressure plate of packing cap,throttle pedal |
Загрузка ...
|
|
| 27 | FT65.45.393 | Packing cap of throttle pedal |
Загрузка ...
|
|
| 28 | FT65.45.338 | Pressure sleeve of dust cap |
Загрузка ...
|
|
| 29 | FT65.45.337 | Dust cap of left front floor |
Загрузка ...
|
|
| 30 | FT65.45.012 | foot lever assembly |
Загрузка ...
|
|
| 31 | Q40110 | Плоская шайба |
Загрузка ...
|
|
| 32 | Q150B1030 | Болт |
Загрузка ...
|
|
| 33 | Q2140618 | Cross recessed pan head screw |
Загрузка ...
|
|
| 34 | Q40106 | Плоская шайба |
Загрузка ...
|
|
| 35 | FT65.45.020 | Panel assembly |
Загрузка ...
|
|
| 36 | FT65.45.223 | Spacer plate |
Загрузка ...
|
|
| 37 | Q150B0618 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 38 | FT65.45.332 | Dust cap of right front base plate |
Загрузка ...
|
|
| 39 | FT65.45.333 | Pressure sheet of dust cap,right front floor |
Загрузка ...
|
|
| 40 | FT65.45B.301 | right floor cushion |
Загрузка ...
|
|
| 41 | FT65.45.398 | Rear floor cap |
Загрузка ...
|
|
| 42 | FT65.45.303 | Dust sleeve for differential lock |
Загрузка ...
|
|
| 43 | FT65.45C.040 | Front floor weldment assembly |
Загрузка ...
|
|
| 44 | FT65.45B.733 | Packing strip,front lower window |
Загрузка ...
|
|
| 45 | FT65.45B.732 | Glass ,front lower window |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
