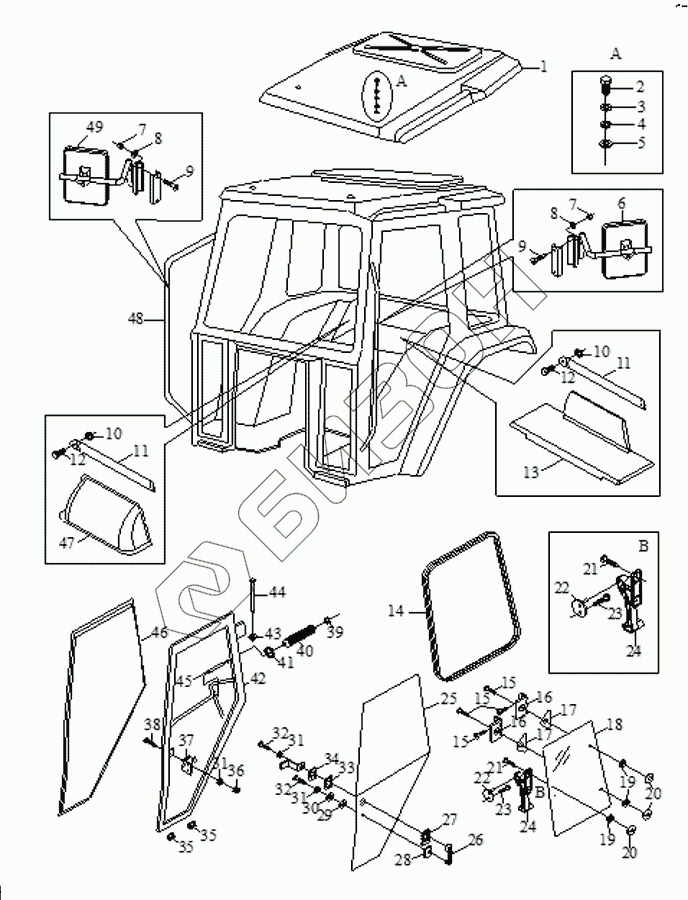

Графический каталог запасных частей к технике: Foton TA60. Driver's Cab Assembly-1
1
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
14
15
15
15
16
16
17
17
18
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
24
25
25
26
26
27
28
29
30
31
31
31
32
32
33
34
35
35
36
37
37
38
39
40
41
42
42
43
44
45
46
46
47
48
48
48
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | FT65T.45.090 | cab roof assembly-1 |
Загрузка ...
|
|
| 1 | FT65.45.090 | cab roof assembly |
Загрузка ...
|
|
| 2 | Q150B1030 | Болт |
Загрузка ...
|
|
| 3 | Q40110 | Плоская шайба |
Загрузка ...
|
|
| 4 | Q40310 | Шайба пружинная |
Загрузка ...
|
|
| 5 | FT65.45.839 | Washer of locking bolt,rear window |
Загрузка ...
|
|
| 6 | FT65.45.058 | Rear-view mirror, left |
Загрузка ...
|
|
| 7 | GB/T 41-2000 | Nut M6-Zn.D |
Загрузка ...
|
|
| 8 | GB/T 95-1985 | Plain washe |
Загрузка ...
|
|
| 9 | GB/T 819-1985 | ScrewM6x70-Zn.D |
Загрузка ...
|
|
| 10 | Q40108 | Плоская шайба |
Загрузка ...
|
|
| 11 | FT65T.45.567 | Bandage assembly,rear seat |
Загрузка ...
|
|
| 12 | Q2140815 | Cross recessed pan head screw |
Загрузка ...
|
|
| 13 | FT65T.45.066 | Rear seat assembly, transportation type |
Загрузка ...
|
|
| 14 | FT65.45.713 | Packing strip, side window |
Загрузка ...
|
|
| 14 | FT65T.45.713 | Packing strip, side window |
Загрузка ...
|
|
| 15 | Q2630818 | Cross recessed countersunk head thread forming screw |
Загрузка ...
|
|
| 16 | FT65.45.730 | Pivot unit, side window |
Загрузка ...
|
|
| 17 | FT65.45.715 | Gland for movable pivot,side window |
Загрузка ...
|
|
| 18 | FT65.45.711 | Glass, left side window |
Загрузка ...
|
|
| 18 | FT65T.45.711 | Glass, left side window |
Загрузка ...
|
|
| 18 | FT65.45.712 | Glass, right side window |
Загрузка ...
|
|
| 18 | FT65T.45.712 | Glass, right side window |
Загрузка ...
|
|
| 19 | FT65.45.720 | Rubber washer |
Загрузка ...
|
|
| 20 | FT65.45.719 | Plastic nut, side window |
Загрузка ...
|
|
| 21 | Q151B0816 | Hexagon head bolt |
Загрузка ...
|
|
| 22 | FT65.45.750 | Peg unit |
Загрузка ...
|
|
| 23 | Q1840508 | Hexagon flange section bolt |
Загрузка ...
|
|
| 24 | FT65.45.740 | Window open fork unit, left side window |
Загрузка ...
|
|
| 24 | FT65.45.741 | Window open fork unit, right side window |
Загрузка ...
|
|
| 25 | FT65.45.501 | Glass,right door |
Загрузка ...
|
|
| 25 | FT65.45.401 | Glass,left door |
Загрузка ...
|
|
| 26 | ArmRest | Arm rest |
Загрузка ...
|
|
| 26 | ArmRest | Arm rest |
Загрузка ...
|
|
| 27 | FT65.45.403 | Glass pad,door |
Загрузка ...
|
|
| 28 | FT65.45.405 | Glass pad |
Загрузка ...
|
|
| 29 | FT65.45.406 | Glass washer, door |
Загрузка ...
|
|
| 30 | FT65.45.408 | Door washer |
Загрузка ...
|
|
| 31 | GB/T 93-1987 | Spring washer |
Загрузка ...
|
|
| 32 | GB/T 65-2000 | Screw M6x30-Zn.D |
Загрузка ...
|
|
| 33 | FT65.45.407 | Door washer |
Загрузка ...
|
|
| 34 | FT65.45.404 | Glass washer |
Загрузка ...
|
|
| 35 | FT65.45.604 | Glass pad |
Загрузка ...
|
|
| 36 | GB/T 6170-2000 | Nut |
Загрузка ...
|
|
| 37 | FT65.45.055 | Lock assembly,left door |
Загрузка ...
|
|
| 37 | FT65.45.056 | Lock assembly,right door |
Загрузка ...
|
|
| 38 | GB/T 68-1985 | Screw M6x25-Zn.D |
Загрузка ...
|
|
| 39 | Q67632 | Кольцевой хомут |
Загрузка ...
|
|
| 40 | FT65.45.421 | Outer cover of pneumatic spring |
Загрузка ...
|
|
| 41 | Q67645 | Омут шланга червячного привода |
Загрузка ...
|
|
| 42 | FT65.45.041 | Frame welding assembly,left door |
Загрузка ...
|
|
| 42 | FT65.45.042 | Frame welding assembly,right door |
Загрузка ...
|
|
| 43 | Q43107 | Circlip for shaft |
Загрузка ...
|
|
| 44 | FT65.45.505 | Povit pin for door |
Загрузка ...
|
|
| 45 | FT65.45.536 | Pneumatic spring |
Загрузка ...
|
|
| 46 | FT65.45.402 | Packing strip,left door frame |
Загрузка ...
|
|
| 46 | FT65.45.502 | Packing strip,right door frame |
Загрузка ...
|
|
| 47 | FT65T.45.584 | Packing cover |
Загрузка ...
|
|
| 48 | FT65.45.010 | Driver`s cab welding assembly |
Загрузка ...
|
|
| 48 | FT654.45.010 | Driver`s cab welding assembly |
Загрузка ...
|
|
| 48 | FT654.45C.010 | Driver`s cab welding assembly |
Загрузка ...
|
|
| 48 | FT65T.45.010 | Driver`s caab wlding assembly |
Загрузка ...
|
|
| 49 | FT65.45.059 | Right rear-view mirror |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
