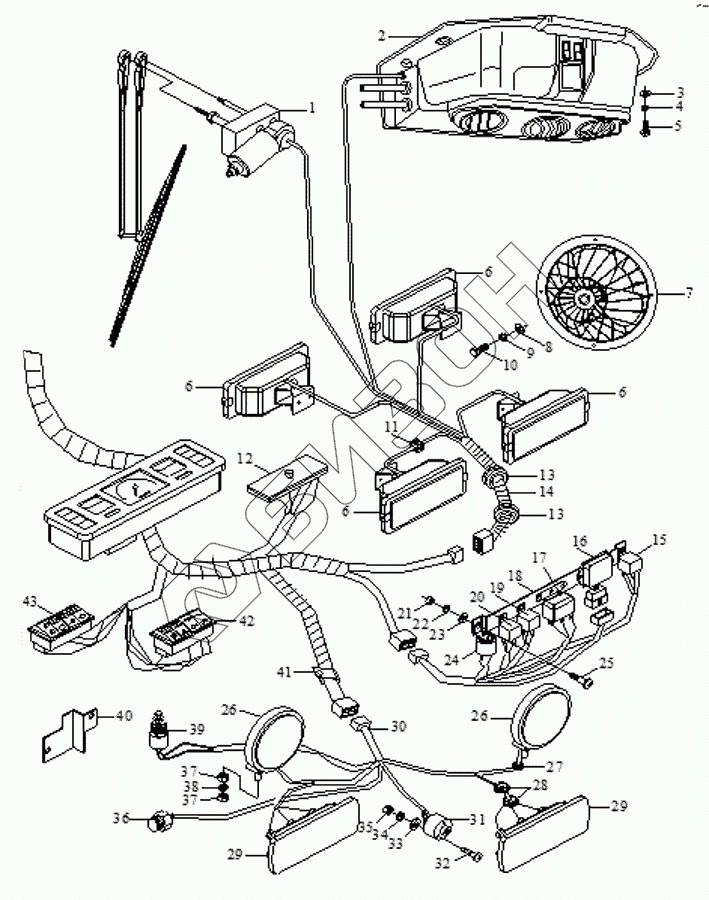

Графический каталог запасных частей к технике: Foton TA60. Electrical System Assembly-2
1
2
3
4
5
6
6
6
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
30
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | FT65.48.075 | Wiper assembly |
Загрузка ...
|
|
| 2 | FT65.45.990 | Warm air fan |
Загрузка ...
|
|
| 3 | GB/T 97.1-1985 | Plain washer |
Загрузка ...
|
|
| 4 | GB/T 93-1987 | Spring washer |
Загрузка ...
|
|
| 5 | GB/T 5781-2000 | Bolt |
Загрузка ...
|
|
| 6 | FT65.48.082 | Top lamp |
Загрузка ...
|
|
| 7 | G16A.34.8.1 | Fan |
Загрузка ...
|
|
| 8 | Q40106 | Плоская шайба |
Загрузка ...
|
|
| 9 | Q40306 | Шайба пружинная |
Загрузка ...
|
|
| 10 | Q2140630 | Винт |
Загрузка ...
|
|
| 11 | FT65.48.101 | Rubber ring(4) |
Загрузка ...
|
|
| 12 | FT65.48.620 | Fuse box |
Загрузка ...
|
|
| 13 | FT65.48.093 | Rubber ring |
Загрузка ...
|
|
| 14 | FT65.48.023 | Harness assembly, top lamp |
Загрузка ...
|
|
| 14 | FT65T.48.023 | Harness assembly, top lamp |
Загрузка ...
|
|
| 15 | JD191B-12V | Light relay |
Загрузка ...
|
|
| 16 | FT65.48.514 | Voltage adjuster |
Загрузка ...
|
|
| 17 | JQBB-12V | Relay for starting |
Загрузка ...
|
|
| 18 | FT65.48.051 | Bracket assembly, relay |
Загрузка ...
|
|
| 19 | FT65.48.510 | Main power source relay |
Загрузка ...
|
|
| 20 | SG163C-12V | Electronic flasher |
Загрузка ...
|
|
| 21 | GB/T 6170-2000 | Nut |
Загрузка ...
|
|
| 22 | GB/T 93-1987 | Spring washer |
Загрузка ...
|
|
| 23 | GB/T 97.1-1985 | Plain washer |
Загрузка ...
|
|
| 24 | FM1A-12V | Buzzer |
Загрузка ...
|
|
| 25 | GB/T 5783-2000 | Bolt |
Загрузка ...
|
|
| 26 | FT65.48.052 | Rear tail lamp assembly |
Загрузка ...
|
|
| 27 | FT65.48.094 | Rubber ring |
Загрузка ...
|
|
| 28 | FT65.48.092 | Rubber ring(3) |
Загрузка ...
|
|
| 29 | FT65.48.053 | Rear light assembly |
Загрузка ...
|
|
| 30 | FT65.48.022 | Harness assembly, rear lamp |
Загрузка ...
|
|
| 30 | FT65T.48.022 | Harness assembly, rear lamp |
Загрузка ...
|
|
| 30 | FT55.48.022 | Harness assembly, rear lamp |
Загрузка ...
|
|
| 31 | FT65.48.080 | Socket, rear trailer |
Загрузка ...
|
|
| 32 | GB/T 818-2000 | Screw |
Загрузка ...
|
|
| 33 | GB/T 97.1-1985 | Plain washer |
Загрузка ...
|
|
| 34 | GB/T 93-1987 | Spring washer |
Загрузка ...
|
|
| 35 | GB/T 6170-2000 | Nut |
Загрузка ...
|
|
| 36 | FT65.48.073 | Alarm for too lower pressure |
Загрузка ...
|
|
| 37 | Q340B08 | Гайка |
Загрузка ...
|
|
| 38 | Q40306 | Шайба пружинная |
Загрузка ...
|
|
| 39 | JK212J4 | Switch for brake lamp |
Загрузка ...
|
|
| 40 | FT65.48.089 | Bracket for brake switch |
Загрузка ...
|
|
| 41 | FT65.48.095 | Harness holder |
Загрузка ...
|
|
| 42 | FT65.48.652 | 4-function switch |
Загрузка ...
|
|
| 43 | FT65.48.651 | 4-function switch |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
