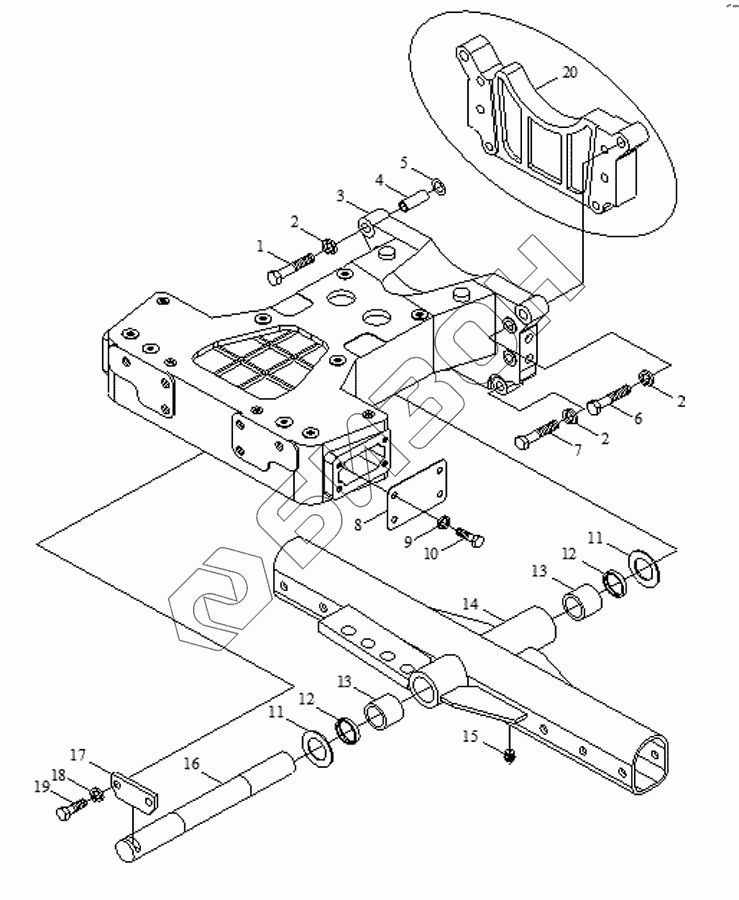

Графический каталог запасных частей к технике: Foton TA60. Front Axle Assembly-1
1
2
2
2
3
3
3
3
4
4
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT550.31C.001 | FT550.31C.001 | front axle asemmbly |
Загрузка ...
|
|
| FT550.31B.001 | FT550.31B.001 | front axle asemmbly |
Загрузка ...
|
|
| FT800.31.120 | FT800.31.120 | holder connecting sleeve |
Загрузка ...
|
|
| FT700.31G.001 | FT700.31G.001 | front axle asemmbly |
Загрузка ...
|
|
| FT700.31S.001 | FT700.31S.001 | front axle asemmbly |
Загрузка ...
|
|
| FT700.31A.001 | FT700.31A.001 | front axle asemmbly |
Загрузка ...
|
|
| FT700.31.001 | FT700.31.001 | front axle asemmbly |
Загрузка ...
|
|
| 1 | GB/T 5782 | Bolt |
Загрузка ...
|
|
| 2 | GB/T 93 | Washer |
Загрузка ...
|
|
| 3 | FT550.31.101 | holder |
Загрузка ...
|
|
| 3 | FT550.31C.101 | holder |
Загрузка ...
|
|
| 3 | FT650.31.101 | holder |
Загрузка ...
|
|
| 3 | FT700.31G.101 | holder |
Загрузка ...
|
|
| 4 | FT550.31C.106 | locating sleeve |
Загрузка ...
|
|
| 4 | FT650.31.106 | locating sleeve |
Загрузка ...
|
|
| 4 | FT700.31A.106 | locating sleeve |
Загрузка ...
|
|
| 5 | FT650.31.105 | washer |
Загрузка ...
|
|
| 6 | GB/T 5782 | Bolt |
Загрузка ...
|
|
| 7 | GB/T 5782 | Bolt |
Загрузка ...
|
|
| 8 | FT650.31.114 | Side plate of holder |
Загрузка ...
|
|
| 9 | GB/T 93 | Washer |
Загрузка ...
|
|
| 10 | GB/T 5781 | Bolt |
Загрузка ...
|
|
| 11 | FT650.31.104 | Washer for swing shaft |
Загрузка ...
|
|
| 12 | FT650.31.016 | oil sealing |
Загрузка ...
|
|
| 13 | FT650.31.136 | sleeve |
Загрузка ...
|
|
| 14 | FT700.31.019 | Outer cover unit |
Загрузка ...
|
|
| 15 | JB/T 7940.1-95 | Oil cup M10x1 |
Загрузка ...
|
|
| 16 | FT650.31.102 | Swing shaft |
Загрузка ...
|
|
| 17 | FT650.31.103 | Locating plate for swing shaft |
Загрузка ...
|
|
| 18 | GB/T 93 | Washer |
Загрузка ...
|
|
| 19 | GB/T 5783 | Bolt |
Загрузка ...
|
|
| 20 | FT700.31A.157 | Daylight shelf bracket |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
