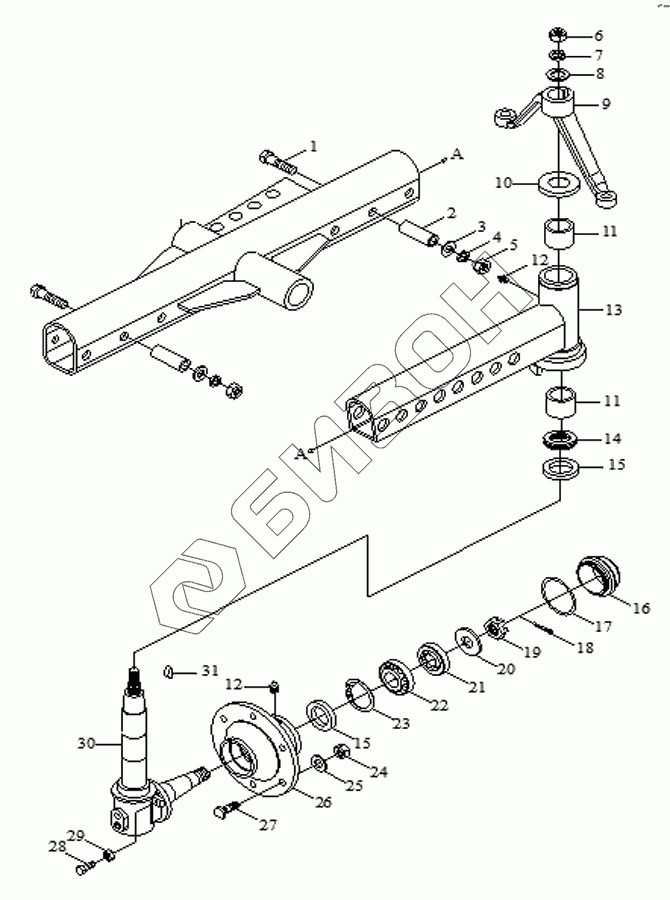

Графический каталог запасных частей к технике: Foton TA60. Front Axle Assembly-3
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT550.31C.001 | FT550.31C.001 | front axle asemmbly |
Загрузка ...
|
|
| FT550.31B.001 | FT550.31B.001 | front axle asemmbly |
Загрузка ...
|
|
| FT700.31G.001 | FT700.31G.001 | front axle asemmbly |
Загрузка ...
|
|
| FT700.31S.001 | FT700.31S.001 | front axle asemmbly |
Загрузка ...
|
|
| FT700.31A.001 | FT700.31A.001 | front axle asemmbly |
Загрузка ...
|
|
| FT700.31.001 | FT700.31.001 | front axle asemmbly |
Загрузка ...
|
|
| 1 | FT650.31.107 | Fastening bolt |
Загрузка ...
|
|
| 2 | FT650.31.120 | Support sleeve |
Загрузка ...
|
|
| 3 | GB/T 97.1 | Washer |
Загрузка ...
|
|
| 4 | GB/T 93 | Washer |
Загрузка ...
|
|
| 5 | GB/T 6171 | Nut |
Загрузка ...
|
|
| 6 | GB/T 6172 | Nut |
Загрузка ...
|
|
| 7 | GB/T 93 | Washer |
Загрузка ...
|
|
| 8 | FT650.31.115 | Washer for vertical shaft |
Загрузка ...
|
|
| 9 | FT700.31.113 | Trapezoidal arm, right |
Загрузка ...
|
|
| 10 | FT650.31.121 | Dust cap for vertical shaft |
Загрузка ...
|
|
| 11 | FT650.31.136 | sleeve |
Загрузка ...
|
|
| 12 | JB/T 7940.1-95 | Oil cup M10x1 |
Загрузка ...
|
|
| 13 | FT700.31.023 | Inner cover unit, right |
Загрузка ...
|
|
| 14 | GB/T 301-95 | Bearing |
Загрузка ...
|
|
| 15 | GB/T 9877.1-88 | oil sealingFB60*85*14 |
Загрузка ...
|
|
| 16 | FT650.31.108 | Hub cover of front wheel |
Загрузка ...
|
|
| 17 | FT650.31.109 | Gasket of hub cover |
Загрузка ...
|
|
| 18 | GB/T 91 | Pin |
Загрузка ...
|
|
| 19 | FT650.31.118 | nut |
Загрузка ...
|
|
| 20 | FT650.31.117 | Thrust washer for bearing |
Загрузка ...
|
|
| 21 | GB/T 297-94 | Bearing |
Загрузка ...
|
|
| 22 | GB/T 297-94 | Bearing |
Загрузка ...
|
|
| 23 | GB/T 893.1 | Circlip for shaft |
Загрузка ...
|
|
| 24 | GB/T 6176 | Nut |
Загрузка ...
|
|
| 25 | FT250.31.205 | washer |
Загрузка ...
|
|
| 26 | FT650.31.112 | front rim |
Загрузка ...
|
|
| 27 | FT650.31.111 | Bolt of front rim |
Загрузка ...
|
|
| 28 | GB/T 5786 | Bolt |
Загрузка ...
|
|
| 29 | GB/T 6171 | Nut |
Загрузка ...
|
|
| 30 | FT700.31.011 | Steering knuckle weldment |
Загрузка ...
|
|
| 31 | GB/T 1099-79 | key10X13X32 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
