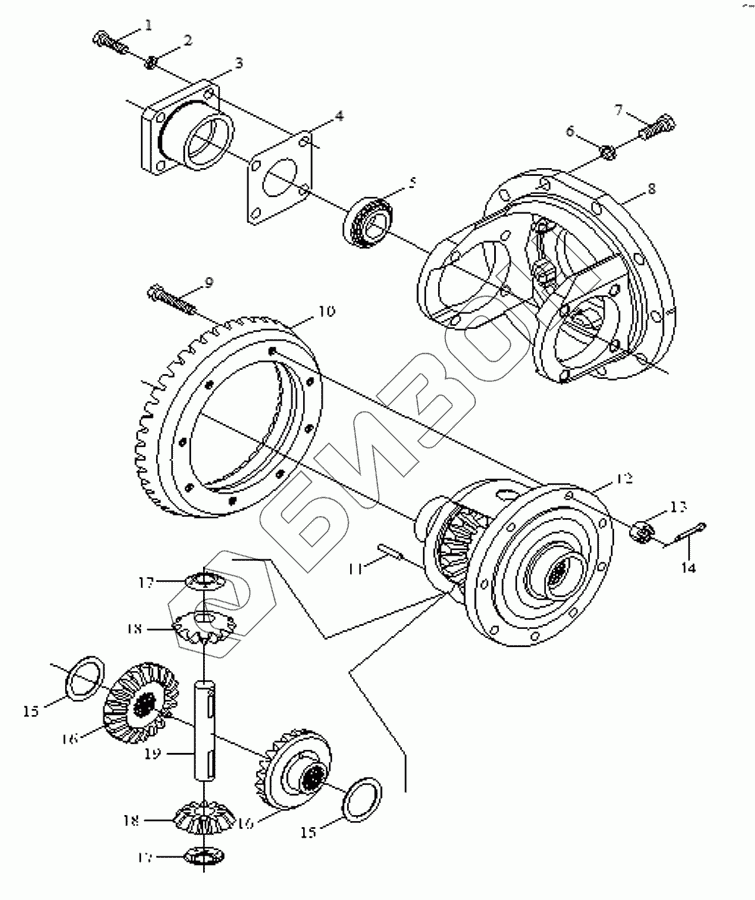

Графический каталог запасных частей к технике: Foton TA60. Front Driving Axle Assembly-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T 5783 | Bolt |
Загрузка ...
|
|
| 2 | GB/T 93 | Washer |
Загрузка ...
|
|
| 3 | 504.31.140 | Bearing bousing |
Загрузка ...
|
|
| 4 | 504.31.139-1 | adjusting washer |
Загрузка ...
|
|
| 5 | GB/T 297-1994 | tapered roller bearing |
Загрузка ...
|
|
| 6 | GB/T 93 | Washer |
Загрузка ...
|
|
| 7 | GB/T 5783 | Bolt |
Загрузка ...
|
|
| 8 | 504.31.138 | Differential support |
Загрузка ...
|
|
| 9 | 504.31.141 | Bolt for driven conical gear |
Загрузка ...
|
|
| 10 | 504.31.142 | Driven conical gear |
Загрузка ...
|
|
| 11 | GB/T 119-1986 | Parallel pin |
Загрузка ...
|
|
| 12 | 504.31.148 | differential housing |
Загрузка ...
|
|
| 13 | GB/T 9459-1988 | nut M10*1-A2L |
Загрузка ...
|
|
| 14 | GB/T 91 | Pin |
Загрузка ...
|
|
| 15 | 504.31.147 | thrust washer of semiaxle gear |
Загрузка ...
|
|
| 16 | 504.31.146 | planetary gear |
Загрузка ...
|
|
| 17 | 504.31.144 | Thrust washer of planetary gear |
Загрузка ...
|
|
| 18 | 504.31.145 | planetary gear |
Загрузка ...
|
|
| 19 | 504.31.143 | planetary gear shaft |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
